DC至3.2 GS/s射频直采:揭秘NI最新锁相放大器FPGA参考设计的核心架构

发布时间:2026-03-18 责任编辑:lily

【导读】传统台式锁相放大器虽被誉为检测“神器”,但其封闭的“黑盒”架构、固定的通道数量以及难以实现系统级同步的局限,已逐渐无法适应分布式光纤传感、多轴惯导测试等复杂场景对高密度并行与自定义算法的严苛需求。面对这一痛点,NI正式推出了全新的Lock-in-Amplifier (LIA) FPGA Reference Design。这套开放的IP核心方案打破了硬件与软件的界限,能够将PXI R系列、FlexRIO乃至示波器板卡瞬间“进化”为高性能数字锁相放大器。它不仅保留了即开即用的便捷性,更赋予了科研人员深度定制FPGA流水线的自由,让采集硬件真正转化为可灵活定义的“软件定义仪器”。


为什么我们需要开放的LIA架构?


在基础物理、材料科学、光学测量的前沿探索中,以及生物医药、分布式传感、惯性导航等高端工业应用里,如何从强噪声背景中精准提取微弱信号,始终是测量的核心挑战。锁相放大器(LIA)因此被公认为微弱信号检测的“神器”。


然而,传统台式LIA往往受限于其“黑盒”属性:通道数固定、体积笨重、无法满足用户自定义算法的需求、难以实现高精度时钟基准下的多机同步。特别是在分布式光纤传感或多轴惯导测试等复杂场景下,用户对“高密度通道并行”和“系统级相干性”有着严苛要求——这恰恰是传统单体仪器难以逾越的鸿沟。


如果您的采集卡就能直接”进化“为高性能锁相放大器,会是怎样的体验?


并不是增加一台仪器,而是释放硬件的潜能。我们正式推出 NI Lock-in-Amplifier (LIA) FPGA Reference Design。这是一套开放且强大的FPGA IP核心,能够直接赋能您的NI FPGA RIO硬件(涵盖R系列、FlexRIO及协处理器、甚至是示波器板卡),将其瞬间转化为高精度、高灵活性的数字锁相放大器,完美适配从实验室研发到工业量产的复杂测量需求。

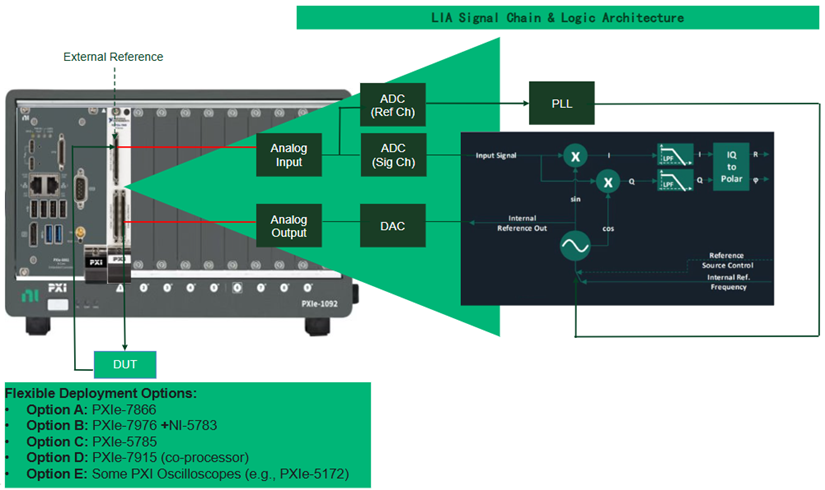

图1: 基于PXI 的锁相放大器硬件架构


核心亮点一: 开放式 FPGA 平台,兼顾“即开即用”与“算法自定义”


NI 提供的不仅仅是硬件,而是一套完整的开放式 FPGA 参考设计(Reference Design)。即开即用:提供基于 Host 端的完整驱动与 GUI,用户无需编写底层代码,即可像操作标准仪器一样配置滤波器、查看频谱,降低您FPGA的使用门槛。

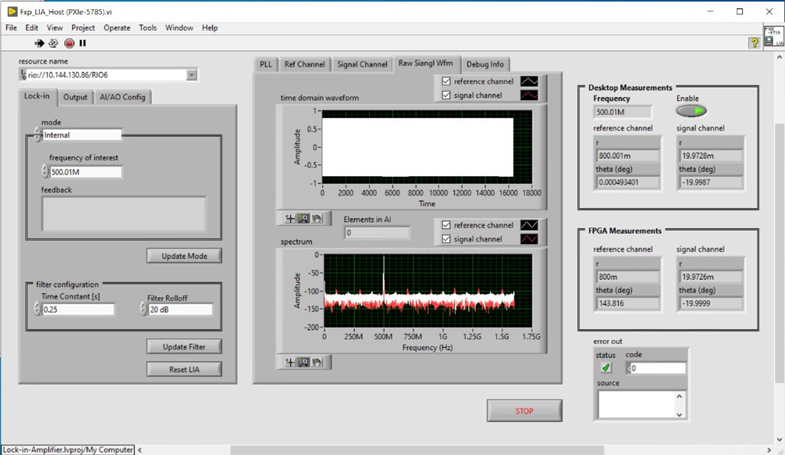

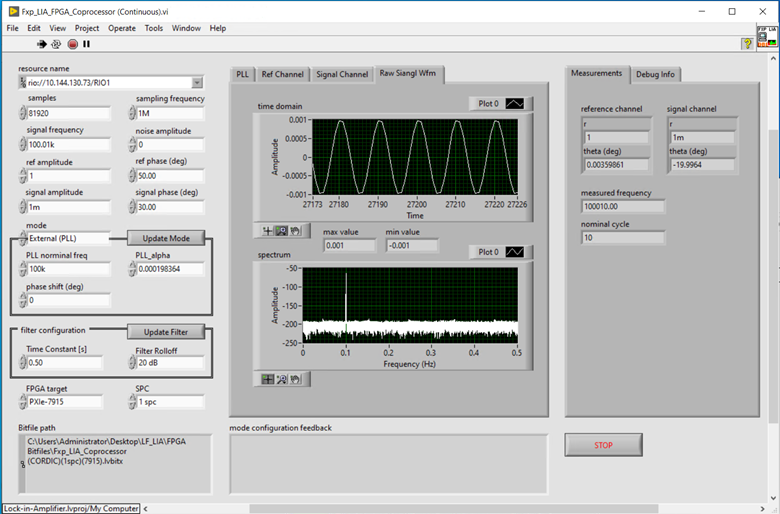

图2: 基于 LabVIEW 的锁相放大器交互界面


算法自定义:打破传统仪器的“黑盒”限制,向用户开放 FPGA IP Core。科研人员可将自定义的解调算法、级联滤波器或PID 控制逻辑直接嵌入 FPGA 流水线中,实现真正的“软件定义仪器”。


广泛的硬件适配能力

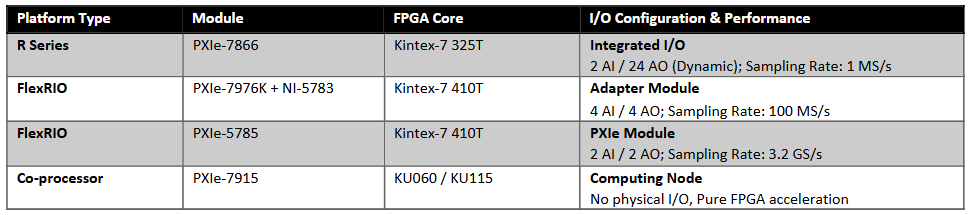

该参考设计具有极强的跨平台移植性, FPGA IP Core 能够灵活部署于多种 NI 硬件平台,满足从低成本控制到高性能射频直采的各类需求,为了确保参考设计的可靠性与性能确定性,研发团队已针对以下主流硬件配置进行了严格验证:




核心亮点二:系统级优势,高密度多通道并行与分布式异地同步


得益于NI PXI板卡自身的高集成度以及PXI平台背板时钟与触发架构,该方案解决了传统台式仪器在通道拓展和系统同步上的痛点:高密度通道并行:NI PXI板卡凭借其高密度AI/AO通道设计,在单张板卡上即可原生支持多个LIA通道的激励与采集。 结合PXI机箱的灵活扩展,单机箱即可轻松实现数十通道LIA系统,大幅摊薄单通道成本。 这远比依赖堆叠独立盒式仪器来拓展通道的传统方案更具性价比,并显著简化了系统复杂度和布线。分布式异地同步:支持GPS/PPS 驯服时钟。在大型物理实验或分布式光纤传感场景下,能够实现跨机箱、甚至跨地域的纳秒级相位一致性,构建统一时基的测量网络。


核心亮点三:宽频信号处理——从DC到3.2 GS/s 射频直采与双模解调架构


通过引入 N-SPC (N-Sample-Per-Cycle)并行处理技术,该设计能够适配从低速高精到高速宽带的各类 NI 硬件:3.2 GS/s射频直采架构:通过引入 N-SPC (N-Sample-Per-Cycle) 并行处理技术,我们的设计能够无缝适配从低速高精到高速宽带的各类NI硬件。特别是当适配3.2 GS/s采样率的FlexRIO数字化仪(如PXIe-5785)时,可实现DC至320 MHz的有效信号带宽覆盖,直接在数字域完成高保真I/Q解调。这种射频直采架构确保了信号处理的纯净性与精确度,避免了模拟前端的失真。


表格1: FPGA LIA 不同架构性能与兼容性横评




多架构解调灵活性与智能适配:我们深知不同应用场景对LIA解调策略的需求各异。因此,我们的参考设计支持多种FPGA LIA架构,满足您在精度、速度和兼容性上的严苛要求:


我们的架构支持外部PLL(External PLL)、外部Hilbert(External Hilbert)和内部参考(Internal Reference)模式。这意味着您可以根据信号特点灵活选择最匹配的解调策略。例如,我们的IP在1-spc和N-spc模式下,均能支持这些架构,并且在吞吐量、采样率及频率范围上均有明确的优化和验证,甚至支持K7/KU等特定FPGA目标,部分架构更可移植到任何FPGA平台,为您的项目提供了无与伦比的兼容性和灵活性。


通过深度融合开放式FPGA架构与NI强大的PXI硬件平台,该方案不仅成功解决了传统设备在通道扩展性、算法灵活性及多机同步上的瓶颈,更凭借从DC到3.2 GS/s的宽频覆盖能力以及N-SPC并行处理技术,实现了射频直采级别的高保真解调。无论是需要低成本快速部署的实验室研发,还是追求纳秒级相位一致性的跨地域大型科学工程,这一“软硬结合”的解决方案都能提供极具性价比的系统级优势。
