【导读】东芝电子元件及存储装置株式会社（简称“东芝”）现已推出两款采用SC-63封装（东芝别名：新PW-Mold）的双极晶体管“TTA2097和TTC5886A”。这两款产品适用于功率器件中的栅极驱动电路、消费设备和工业设备中的电流开关以及LED驱动电路。TTA2097的集电极-发射极额定电压和集电极电流（直流）为-50 V/-5 A；TTC5886A的集电极-发射极额定电压和集电极电流（直流）为50V/5 A。
东芝电子元件及存储装置株式会社（简称“东芝”）现已推出两款采用SC-63封装（东芝别名：新PW-Mold）的双极晶体管“TTA2097和TTC5886A”。这两款产品适用于功率器件中的栅极驱动电路、消费设备和工业设备中的电流开关以及LED驱动电路。TTA2097的集电极-发射极额定电压和集电极电流（直流）为-50 V/-5 A；TTC5886A的集电极-发射极额定电压和集电极电流（直流）为50V/5 A。
新产品TTA2097和TTC5886A采用小型贴片式SC-63封装。与采用相同封装方式的东芝现有产品[1]相比，导线材料已由金改为铜，但产品额定值及电气特性相当。这有助于减少环境影响，同时也易于替代东芝的现有产品[1]。
东芝将继续扩展有助于减少环境影响的产品线。
应用
消费设备和工业设备
-
功率器件的栅极驱动电路
-
电流开关
-
LED驱动电路等
-
特性
-
使用铜导线材料减少环境影响
-
大集电极额定电流（DC）：
IC＝-5 A（TTA2097）
IC＝5 A（TTC5886A） -
小型贴片式SC-63封装：
6.5 mm×9.5 mm（典型值），厚度＝2.3 ｍｍ（典型值） -
主要规格
（在Ta=25°C条件下，除非另有规定）

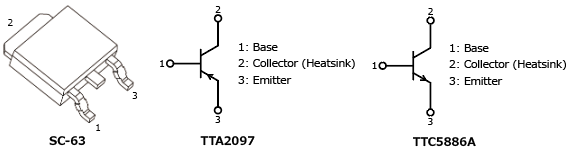

内部电路
应用电路示例

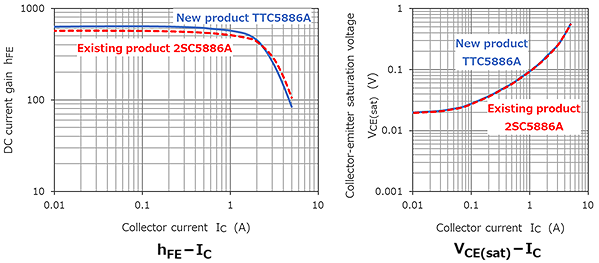

特性曲线（参考）
特性相当。（新产品TTC5886A与现有产品2SC5886A的对比）
注：
[1]2SA2097，2SC5886A
注：
本文所示应用电路仅供参考。
需要进行全面评估，特别是在量产设计阶段。
提供这些应用电路实例并不授予任何工业产权许可。
