【导读】中国上海，2019年12月23日——东芝电子元件及存储装置株式会社（“东芝”）今日宣布，推出“GT20N135SRA”，这是一款用于桌面电磁炉、电饭煲、微波炉等家用电器电压谐振电路的1350V分立IGBT。该产品于今日起开始出货。
GT20N135SRA产品图
GT20N135SRA的集电极-发射极的饱和电压[1]为1.75V，二极管正向电压[2]为1.8V，分别比东芝当前产品[3]低10%和21%。IGBT和二极管都针对高温（TC=100℃）条件下的导通损耗特性进行了改进，而且新款IGBT还有助于降低设备功耗。该产品的结壳热阻为0.48℃/W（最大值），比当前产品[3]低26%，有助于简化热设计。
新款IGBT在设备开机时能抑制通过谐振电容的短路电流。其电路电流[4]峰值为129A，比当前产品[3]低31%。由于其安全工作范围扩大，相对于当前产品[3]而言，设备设计也有所简化。
应用:
•使用电压谐振电路的家用电器（如桌面电磁炉、电饭煲和微波炉等）。
特性:
•低导通损耗：
（1）VCE(sat)=1.6V（典型值）（@IC=20A、VGE=15V、Ta=25℃）
（2）VF=1.75V（典型值）（@IF=20A、VGE=0V、Ta=25℃）
•低结壳热阻：Rth(j-C)=0.48℃/W（最大值）
•在设备开机时能抑制通过谐振电容的短路电流
•较大的安全工作范围

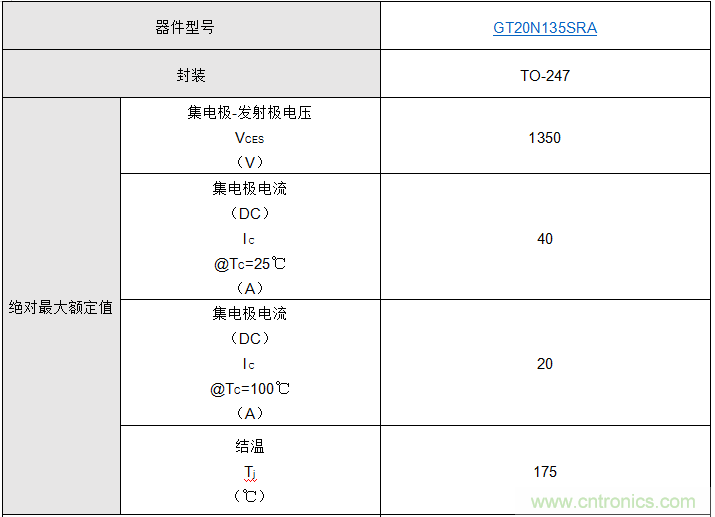

主要规格:
（除非另有说明，@Ta=25℃）
注释：
[1] 截至2019年6月，东芝测量的数值。（测试条件：IC=20A、VGE=15V、TC=100℃）
[2] 截至2019年6月，东芝测量的数值。（测试条件：IF=20A、VGE=0V、TC=100℃）
[3] 东芝的当前产品“GT40RR21”
[4] 截至2019年6月，东芝测量的数值。（测试条件：VCC=300V、VGG=15V、C=0.33μF、t=5μs、Ta=25℃）
