【导读】日前，威世科技Vishay Intertechnology, Inc.（NYSE 股市代号：VSH）宣布，推出五款采用改良设计的INT-A-PAK封装新型半桥IGBT功率模块---VS-GT100TS065S、VS-GT150TS065S、VS-GT200TS065S、VS-GT100TS065N和VS-GT200TS065N。这些新型器件采用Vishay的Trench IGBT技术制造，为设计人员提供两种业内先进的技术选件—低VCE(ON) 或低Eoff —降低运输、能源及工业应用大电流逆变级导通或开关损耗。
半桥器件采用Trench IGBT技术，可选低VCE(ON)或低Eoff，适用于大电流逆变级
日前，威世科技Vishay Intertechnology, Inc.（NYSE 股市代号：VSH）宣布，推出五款采用改良设计的INT-A-PAK封装新型半桥IGBT功率模块---VS-GT100TS065S、VS-GT150TS065S、VS-GT200TS065S、VS-GT100TS065N和VS-GT200TS065N。这些新型器件采用Vishay的Trench IGBT技术制造，为设计人员提供两种业内先进的技术选件—低VCE(ON) 或低Eoff —降低运输、能源及工业应用大电流逆变级导通或开关损耗。

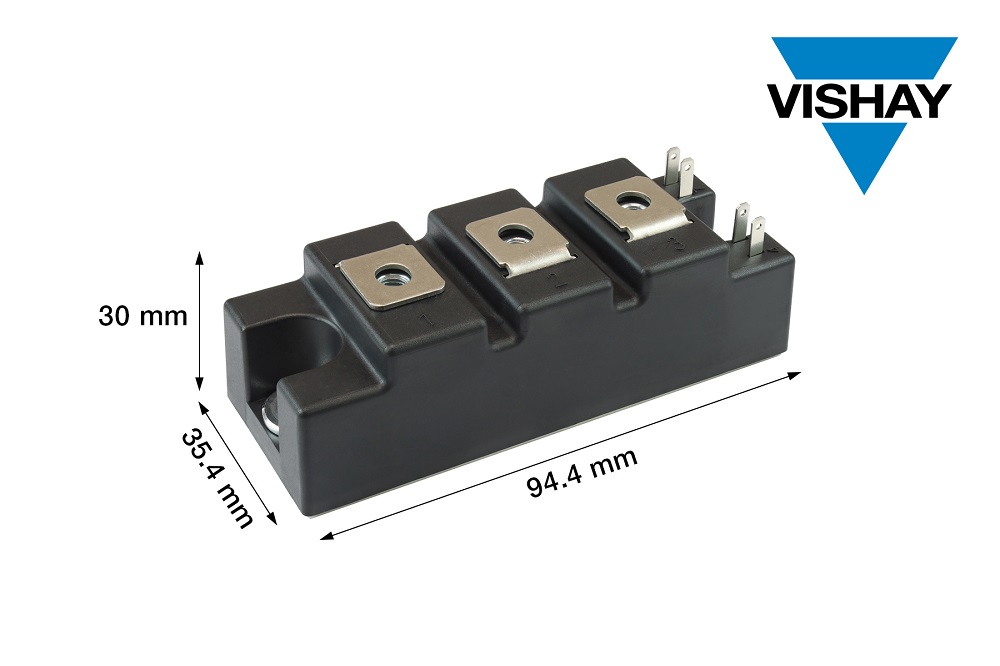

日前发布的半桥器件使用节能效果优于市场上其他器件的Trench IGBT，与具有超软反向恢复特性的第四代FRED Pt®反并联二极管封装在一起。模块小型INT-A-PAK封装采用新型栅极引脚布局，与34 mm工业标准封装100%兼容，可采用机械插接方式更换。
这款工业级器件可用于各种应用的电源逆变器，包括铁路设备；发电、配电和储电系统；焊接设备；电机驱动器和机器人。为降低TIG焊机输出级导通损耗，VS-GT100TS065S、VS-GT150TS065S和VS-GT200TS065S在+125 °C，额定电流下，集电极至发射极电压仅为 ≤ 1.07 V，达到业内先进水平。VS-GT100TS065N和VS-GT200TS065N适用于高频电源应用，开关损耗极低，+125 °C，额定电流下，Eoff仅为1.0 mJ。
模块符合RoHS标准，集电极至发射极电压为650 V，集电极连续电流为100 A至200 A，结到外壳的热阻极低。器件通过UL E78996认证，可直接安装散热片，EMI小，减少了对吸收电路的要求。
器件规格表：
|
产品编号 |
VCES |
IC |
VCE(ON) |
Eoff |
速度 |
封装 |
|
@ IC和 +125 °C |
||||||
|
VS-GT100TS065S |
650 V |
100 A |
1.02 V |
6.5 mJ |
DC~1 kHz |
INT-A-PAK |
|
VS-GT150TS065S |
650 V |
150 A |
1.05 V |
10.3 mJ |
DC~1 kHz |
INT-A-PAK |
|
VS-GT200TS065S |
650 V |
200 A |
1.07 V |
13.7 mJ |
DC~1 kHz |
INT-A-PAK |
|
VS-GT100TS065N |
650 V |
100 A |
2.12 V |
1.0 mJ |
8 kHz~30 kHz |
INT-A-PAK |
|
VS-GT200TS065N |
650 V |
200 A |
2.13 V |
3.86 mJ |
8 kHz~30 kHz |
INT-A-PAK |
新型IGBT功率模块现可提供样品并已实现量产，供货周期为15周。
VISHAY简介
Vishay 是全球最大的分立半导体和无源电子元件系列产品制造商之一，这些产品对于汽车、工业、计算、消费、通信、国防、航空航天和医疗市场的创新设计至关重要。服务于全球客户，Vishay承载着科技基因——The DNA of tech.®。Vishay Intertechnology, Inc. 是在纽约证券交易所上市（VSH）的“财富1,000 强企业”。
