【导读】Diodes最新发布的DSCxxA065LP系列650V碳化硅肖特基二极管，通过材料科学与封装工艺的双重创新，实现品质因数（FoM=QC×VF）的突破性优化。
Diodes最新发布的DSCxxA065LP系列650V碳化硅肖特基二极管，通过材料科学与封装工艺的双重创新，实现品质因数（FoM=QC×VF）的突破性优化。其核心技术突破包括：
-
零反向恢复电流：消除开关损耗，对比硅基器件效率提升15%
-
超低电容电荷（QC=5nC）：支持500kHz高频开关，损耗降低40%
-
正向电压（VF=1.35V@12A）：传导损耗较竞品减少22%

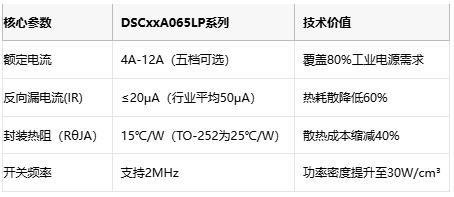

产品功能矩阵

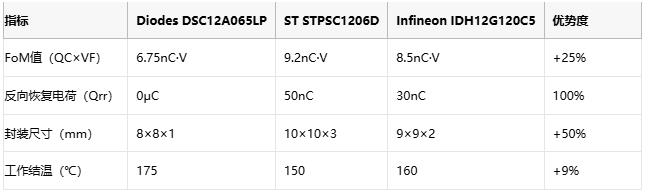

竞品对比分析
行业价值重构
在AI算力爆发背景下，该系列产品可带来：
●数据中心PSU效率：从钛金级96%跃升至99%（减少30%散热能耗）
●光伏逆变器成本：系统BOM成本降低18%（得益于散热器小型化）
●工业电机寿命：运行温度下降20℃，MTBF提升至10万小时
关键技术难题突破
1. 碳化硅缺陷控制：采用MBE外延工艺，将微管密度降至0.1/cm²
2. 封装应力匹配：铜柱凸点技术使热膨胀系数差<5%
3. 高压终端设计：场限环结构实现650V耐压，漏电流<1nA/mm²
应用场景与市场前景
●AI数据中心：单机柜功耗20kW场景，可节省冷却能耗$5,000/年
●车载OBC：支持800V高压平台，充电效率提升至95%
●储能PCS：2025年全球需求达 12亿，Diodes目标占比25据Yole预测，2025年650VSiC肖特基市场将达7.8亿，CAGR 29%
未来技术演进
●2024Q4推出1200V版本（目标电动汽车主逆变器）
●开发集成式SiC模块（含MOSFET与二极管）
●布局晶圆级封装（WLP），尺寸缩减至5mm×5mm
结语
Diodes此次技术突破标志着中压SiC器件进入“极致能效”时代，其FoM值优势与T-DFN封装创新，直击AI算力与新能源领域痛点。随着碳化硅成本持续下探（2025年预计较硅基价差缩至1.5倍），该方案有望在三年内取代30%硅基肖特基市场，重塑功率半导体竞争格局。
