【导读】泰盛达近日推出ESD0701OC双向TVS/ESD保护二极管，采用先进的DFN1006（1.0×0.6mm）超微型封装，具有30pF超低电容特性。该产品通过IEC 61000-4-2 Level 4认证，提供±15kV空气放电/±8kV接触放电的最高等级防护，专为USB、HDMI等高速接口和便携式电子设备提供可靠的ESD保护解决方案，满足现代电子产品对空间布局和信号完整性的双重要求。
泰盛达近日推出ESD0701OC双向TVS/ESD保护二极管，采用先进的DFN1006（1.0×0.6mm）超微型封装，具有30pF超低电容特性。该产品通过IEC 61000-4-2 Level 4认证，提供±15kV空气放电/±8kV接触放电的最高等级防护，专为USB、HDMI等高速接口和便携式电子设备提供可靠的ESD保护解决方案，满足现代电子产品对空间布局和信号完整性的双重要求。
一、技术难点与应对方案
●空间限制与性能平衡：现代电子设备日益小型化，对保护器件的尺寸提出严苛要求。ESD0701OC采用DFN1006封装，尺寸仅1.0×0.6mm，与0402封装相当，完美解决空间受限问题，同时保持优异的防护性能。
●信号完整性保障：高速数据传输接口对电容特性极为敏感。该产品提供仅30pF的超低电容（1MHz下典型值20pF），确保对高速信号的影响降至最低，满足USB3.0、PCIe等千兆级传输接口的要求。
●防护等级与响应速度：采用优化的半导体工艺，实现小于1ns的快速响应时间，提供150W峰值脉冲功率处理能力，有效应对8/20μs浪涌冲击，确保在纳秒级时间内提供有效保护。
二、核心作用
ESD0701OC作为电路系统中的"隐形守护者"，在发生静电放电或瞬态过压事件时，能够快速导通并钳位电压，为敏感集成电路提供可靠保护，防止设备因ESD事件导致性能下降或永久损坏。
三、产品关键竞争力
●超微型封装：DFN1006封装尺寸，节省PCB空间70%以上
●低电容特性：最大电容仅30pF，保证信号完整性
●高防护等级：通过IEC61000-4-2 Level4认证
●快速响应：＜1ns响应时间，提供即时保护
●环保可靠：无卤材料，MSL1级防潮，UL94V-0阻燃认证

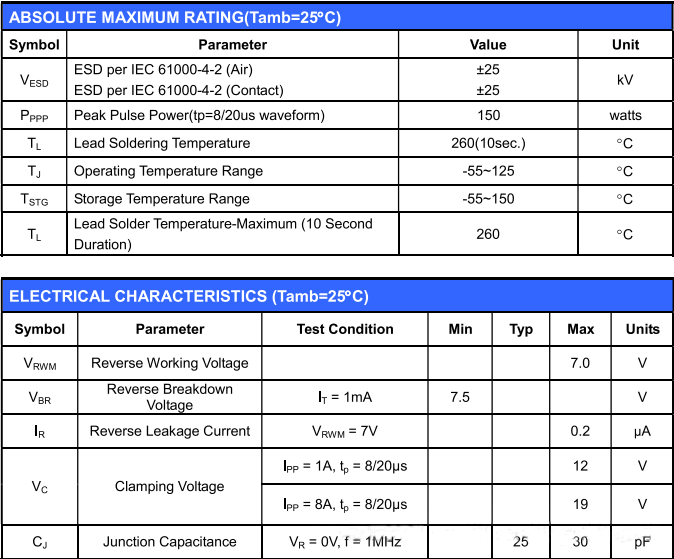

产品参数
四、同类竞品对比
表格分析
从对比数据可以看出，泰盛达ESD0701OC在封装尺寸、电容特性、防护等级等关键参数上与国际一线品牌产品相当，在某些指标上甚至更具优势。这表明国产保护器件已达到国际先进水平，为国内电子产品制造商提供了高质量的国产替代选择。

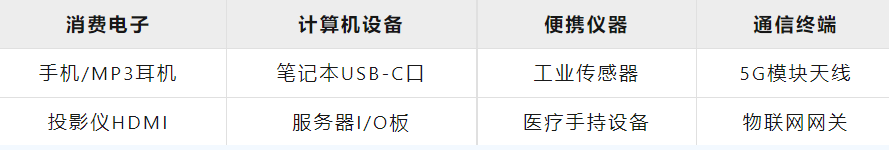

五、实际应用场景
●消费电子产品：智能手机、平板电脑、笔记本电脑的USB接口防护
●通信设备：5G模块、网络交换设备的高速数据接口保护
●工业控制系统：工业总线、传感器接口的ESD防护
●汽车电子：车载信息娱乐系统、控制单元的接口保护
●医疗设备：便携式医疗监测设备的信号保护
六、产品供货情况
ESD0701OC目前已实现规模化量产，可提供样品测试和批量供货。产品采用卷带包装，每卷10,000片，支持自动化贴片生产。泰盛达拥有完善的品质管理体系和生产供应链，能够保证稳定的供货周期和产品质量，同时可根据客户需求提供定制化服务。
结语
泰盛达ESD0701OC双向TVS/ESD保护二极管的推出，体现了国产电路保护器件技术的重要进步。其卓越的性能表现和超微型封装设计，完美契合了现代电子产品对空间布局和信号完整性的双重要求，为国内电子制造企业提供了高性能、高可靠性的ESD保护解决方案，有助于提升国产电子产品的整体竞争力。
