Diodes首款芯片尺寸封装肖特基二极管,可实现双倍功率密度

发布时间:2013-07-03 责任编辑:Cynthiali

【导读】Diodes推出首款采用了晶圆级芯心尺寸封装的肖特基二极管,能够以同样的电路板占位面积,实现双倍功率密度。适合智能手机及平板电脑设计使用。

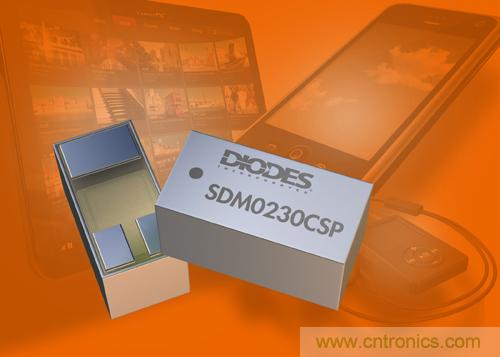

Diodes公司 (Diodes Incorporated) 推出首款采用了晶圆级芯心尺寸封装的肖特基(Schottky) 二极管,为智能手机及平板电脑的设计提供除微型DFN0603器件以外的又一选择。新器件能够以同样的电路板占位面积,实现双倍功率密度。

全新30V及0.2A SDM0230CSP肖特基二极管采用了X3-WLCUS0603-3焊接焊盘封装,热阻仅为261oC/W,比DFN0603封装低约一半,有效把开关、反向阻断和整流电路的功耗减半。

SDM0230CSP的占位面积为0.18mm2,比采用了行业标准的DFN1006及SOD923封装的肖特基二极管节省电路板面积达70%,非常适合高密度的设计。此外,这个器件的离板厚度为0.3mm,相对于其他二极管薄25%,有利于超薄便携式产品设计。

这款肖特基二极管的最大正向电压十分低,于0.2A正向电流时仅为0.5V,加上在30V反向电压的情况下,漏电流一般低至1.5mA,能够把功耗减到最少,从而延长电池寿命。
