【导读】东芝电子元件及存储装置株式会社（简称“东芝”）现已推出两款双极型晶体管“TTC022”（采用SC-62封装：东芝封装别名PW-Mini）和“TPCP8515”（东芝封装别名PS-8）。这两款产品适用于功率器件中的栅极驱动电路、消费设备和工业设备的电流开关。新产品的集电极-发射极间的额定电压和集电极电流（DC）均为12 V/5 A。
东芝电子元件及存储装置株式会社（简称“东芝”）现已推出两款双极型晶体管“TTC022”（采用SC-62封装：东芝封装别名PW-Mini）和“TPCP8515”（东芝封装别名PS-8）。这两款产品适用于功率器件中的栅极驱动电路、消费设备和工业设备的电流开关。新产品的集电极-发射极间的额定电压和集电极电流（DC）均为12 V/5 A。
通过优化芯片结构，相较于具有类似额定值的东芝现有产品2SC5714[2]，新产品TTC022和TPCP8515的低集电极-发射极饱和电压大约降低了21%[1]。这有助于降低设备能耗。
东芝将继续扩大有助于降低设备能耗的产品线。
备
[1]上述数值均由东芝测量。测试条件：IC＝2.0 A，IB＝0.067 A
[2] PW-Mini封装，集电极-发射极额定电压为20 V，集电极额定电流（DC）为4 A。
应用
消费设备和工业设备
-
功率器件的栅极驱动电路
-
电流开关等
特性
-
大集电极额定电流（DC）：IC＝5 A
-
低集电极-发射极饱和电压：
VCE(sat)＝0.14 V（最大值）（IC＝2.0 A，IB＝0.067 A） -
小型贴片式封装：
TTC022的东芝封装别名为PW-Mini（4.6 mm×4.2 mm（最大值），厚度＝1.6 mm（最大值））
TPCP8515的东芝封装别名为PS-8（2.9 mm×2.8 mm（典型值），厚度＝0.8 mm（典型值））

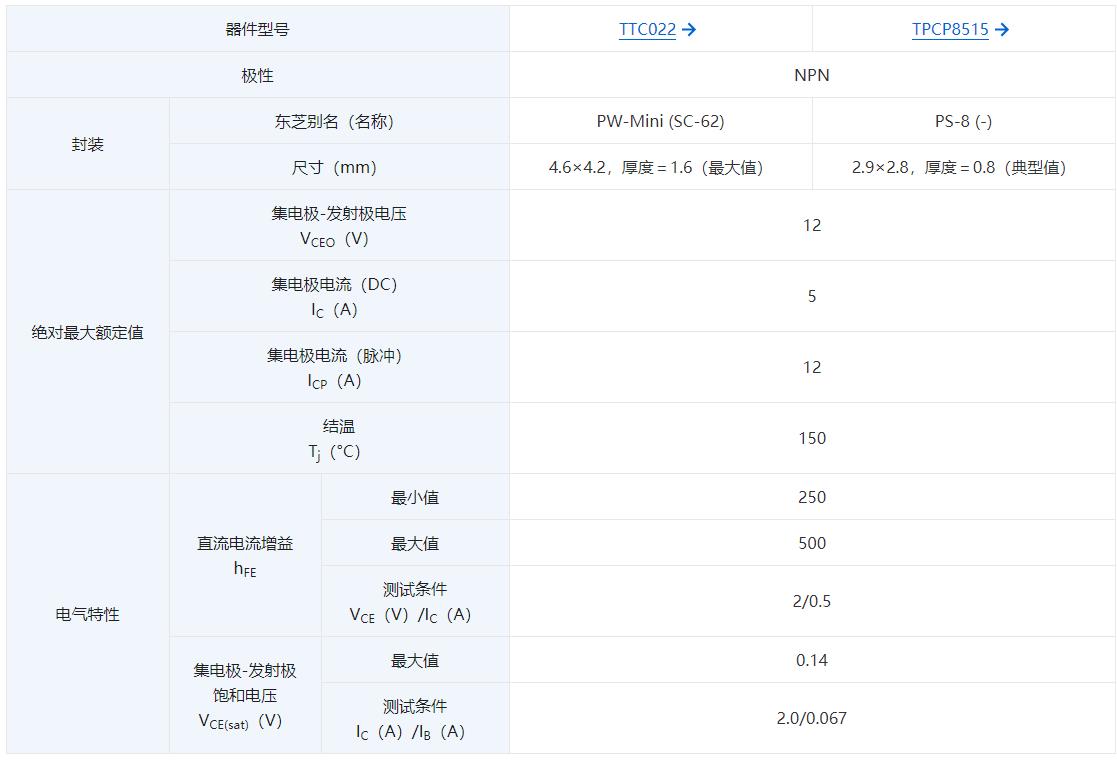

主要规格
（在Ta＝25°C条件下，除非另有规定）
内部电路
应用电路示例
备：
本文所示应用电路仅供参考。
需要进行全面评估，特别是在量产设计阶段。
提供这些应用电路示例并不授予任何工业产权许可。
特性曲线（参考）
相较于具有类似额定值的东芝现有产品2SC5714[2]，新产品TTC022和TPCP8515的集电极-发射极饱和电压更低。
