OCS发布超高精度,微低功耗3D线性霍尔磁轴芯片OCH1970VAD-H

发布时间:2024-05-22 责任编辑:lina

【导读】OCH1970VAD-H是灿瑞专为磁轴键盘应用设计的一款具备超高精度和微低功耗特性的3D数字输出线性霍尔传感器芯片。该芯片的电路设计融合了霍尔元件、斩波处理电路、模数转换(ADC)模块以及通讯模块等精密电路。它不仅支持I2C和SPI两种主流的通讯协议,还提供三轴16位的精确数据输出,并具备宽广的灵敏度编程范围,满足各种复杂环境下的高精度检测需求。


OCH1970VAD-H是灿瑞专为磁轴键盘应用设计的一款具备超高精度和微低功耗特性的3D数字输出线性霍尔传感器芯片。


该芯片的电路设计融合了霍尔元件、斩波处理电路、模数转换(ADC)模块以及通讯模块等精密电路。它不仅支持I2C和SPI两种主流的通讯协议,还提供三轴16位的精确数据输出,并具备宽广的灵敏度编程范围,满足各种复杂环境下的高精度检测需求。


OCS发布超高精度,微低功耗3D线性霍尔磁轴芯片OCH1970VAD-H


更快、更准确实时控制


OCH1970VAD-H设计了虚通道可配置磁传感器架构,实时修调静态输出电压、带隙基准、灵敏度热敏偏移、内部偏置点、输出钳位电压等性能参数,为芯片灵活的失调消除和精度匹配奠定基础。

在高灵敏度模式下,OCH1970的灵敏度达到1.1μT/LSB,测量量程为±36mT;宽量程模式下,灵敏度达3.1μT/LSB,量程范围为:XY轴±34.9mT;Z轴±101.5mT,实现更快、更准确的检测。


低功耗、提升电源效率


器件采用版图对称布局、敏感线网衬底隔离、数模磁版图隔离环等技术,实现版图匹配的面积节约化。器件工作电压范围为1.7V至3.6V,待机功耗仅8uA,响应频率达200Hz。与国外3D霍尔效应位置传感器相比,在保持系统性能的同时,功耗降低,应用可配置模式,为电池供电或关注系统效率的轻负载模式中降低功耗。


高集成度、小尺寸迭代

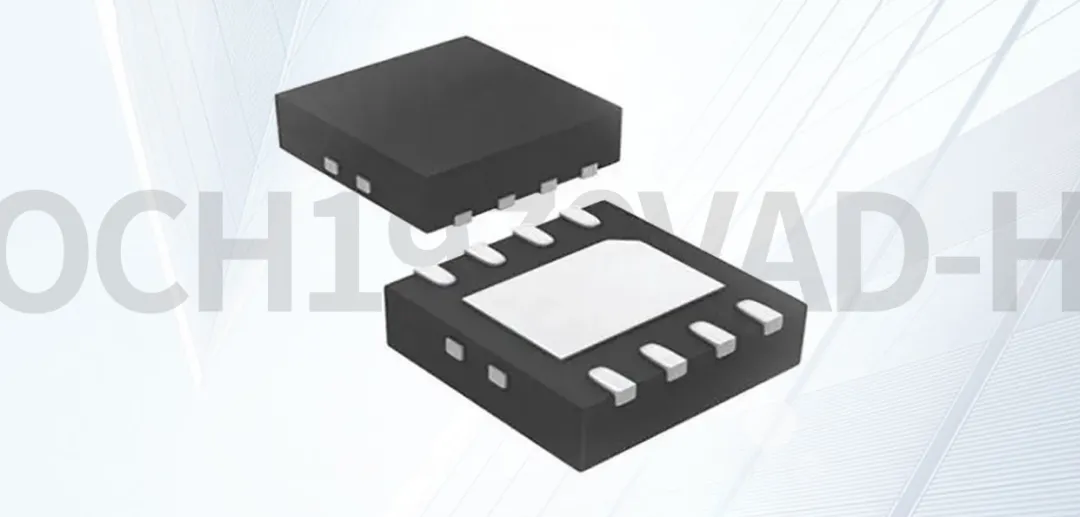

OCH1970VAD-H设计了超小型封装DFN-8,由于其紧凑的面积、超薄封装和极低功耗,该旋转磁性位置传感器结合平面和垂直霍尔效应技术,输出多方向感测磁性位置,为客户提供可配置的信号路径,以便优化感测精度。该器件高集成度能够将多个磁性开关功能集成到单一芯片,实现一芯多用,打造人工智能“中国芯”。


OCH1970VAD-H技术优势


  • 三轴各16Bit数字输出,支持内部编程实现三轴开关霍尔功能

  • 支持I2C&SPI两种通讯协议

  • 可编程开关功能-3D霍尔开关

  • 磁场测量范围及灵敏度可选

  • 高灵敏度模式:灵敏度1.1μT/LSB、测量范围3轴:±36mT

  • 宽量程模式:灵敏度3.1μT/LSB、测量范围:X/Y:34.9mT Z:101.5mT

  • 工作电压范围:1.7~3.6V

  • 工作温度范围:-40˚C to +85˚C

  • 待机功耗:8uA

  • 响应频率:200Hz(Max)

  • 封装:DFN-8


典型应用 - 磁轴键盘

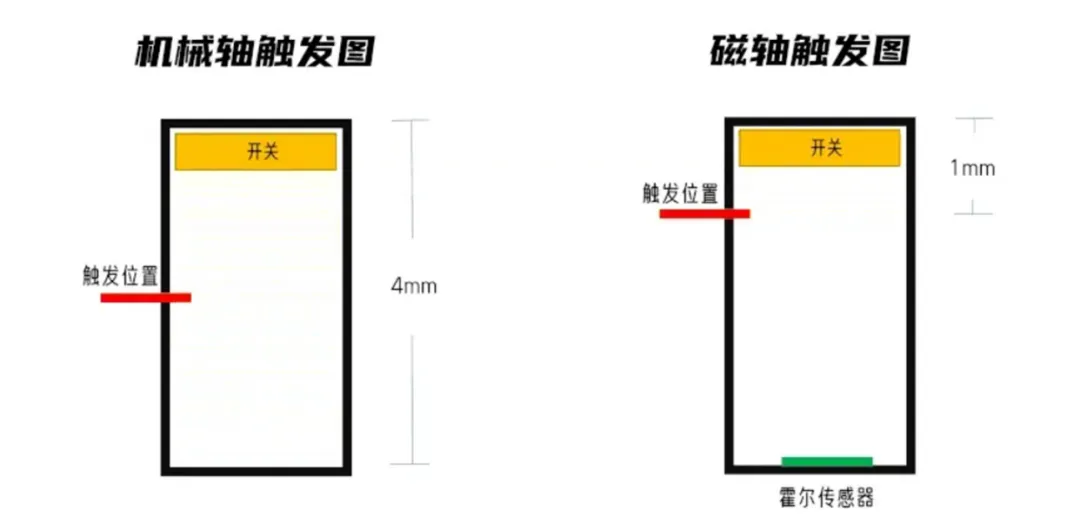

磁轴键盘是利用电磁原理,通过霍尔传感器与磁石感应来实现触发,从而提供更快速和更精准的触发体验。


磁轴包括轴芯、霍尔传感器和弹簧。 当按键被按下时,磁铁会靠近霍尔传感器,感应到磁场的变化,导致霍尔电压超过阈值并触发相应的动作,松开时,磁性开关再次感应到磁场的变化。


与传统的机械键盘有所不同,磁轴键盘的轴体采用了霍尔效应技术,可以更快速、更稳定地触发按键,同时也具有更高的耐用性和更长的使用寿命。


OCH1970VAD-H是一款专为磁轴键盘打造的低功耗线性霍尔传感器,其高灵敏度模式可以感应到微弱的磁场变化,触发键程可在0.1mm到4.0mm之间随意修改,精度高达0.1mm,其宽量程模式可感应最大101.5mT的磁场。OCH1970VAD-H支持高速SPI通讯,可同时控制多个按键并且响应更加快速。超小型的DFN2030-8封装(0.55mm的标称高度)适用于面积紧凑的磁轴应用。


OCS发布超高精度,微低功耗3D线性霍尔磁轴芯片OCH1970VAD-H



免费送样


OCH1970VAD-H系列产品目前可提供样品,如需申请样品及技术支持请访问OCS官网留言进行申请
