【导读】2026年5月25日，长光辰芯(HKEX: 3277)发布GLR系列全新产品GLR1202BSI-L。该芯片面向高速点激光位移传感器应用而量身打造，采用长条形大像素、背照式及高速读出电路设计，具备高灵敏度、高行频特性，为工业高精度非接触位移检测领域提供优质的解决方案。
1000μm像素高度，提升对准精度
在工业自动化、精密制造、新能源检测等场景中，工件对位校准、高速动态位移等对传感器的激光捕捉范围、对准精度、成像速度有着严苛要求。GLR1202BSI-L采用12.5μm(H) x 1000μm(V) 的长条像素架构设计，分辨率为2000(H) x 1(V)，可实现大范围、线性化激光光斑精准捕捉，有效提升工件对位校准容错率与检测一致性，完美适配各类精密工件定位、对中校准场景。
两种模式，满足多场景应用需求
GLR1202BSI-L芯片支持高灵敏度和高信噪比两种模式，且两种模式可以进行自由切换。 在高灵敏度模式下，芯片读出噪声为215e-；在高信噪比模式下，芯片满阱为2Me-，最大信噪比为63dB，动态范围达到69dB；两种模式相互配合可以完美适配多种应用场景。同时，得益于先进的背照式工艺，芯片峰值量子效率为91%(440nm)。

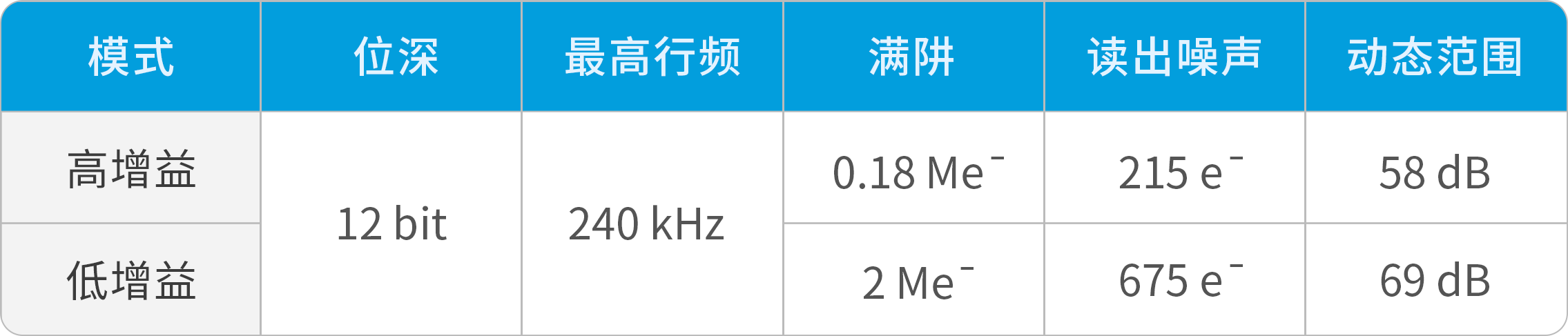

图1：GLR1202BSI-L两种工作模式

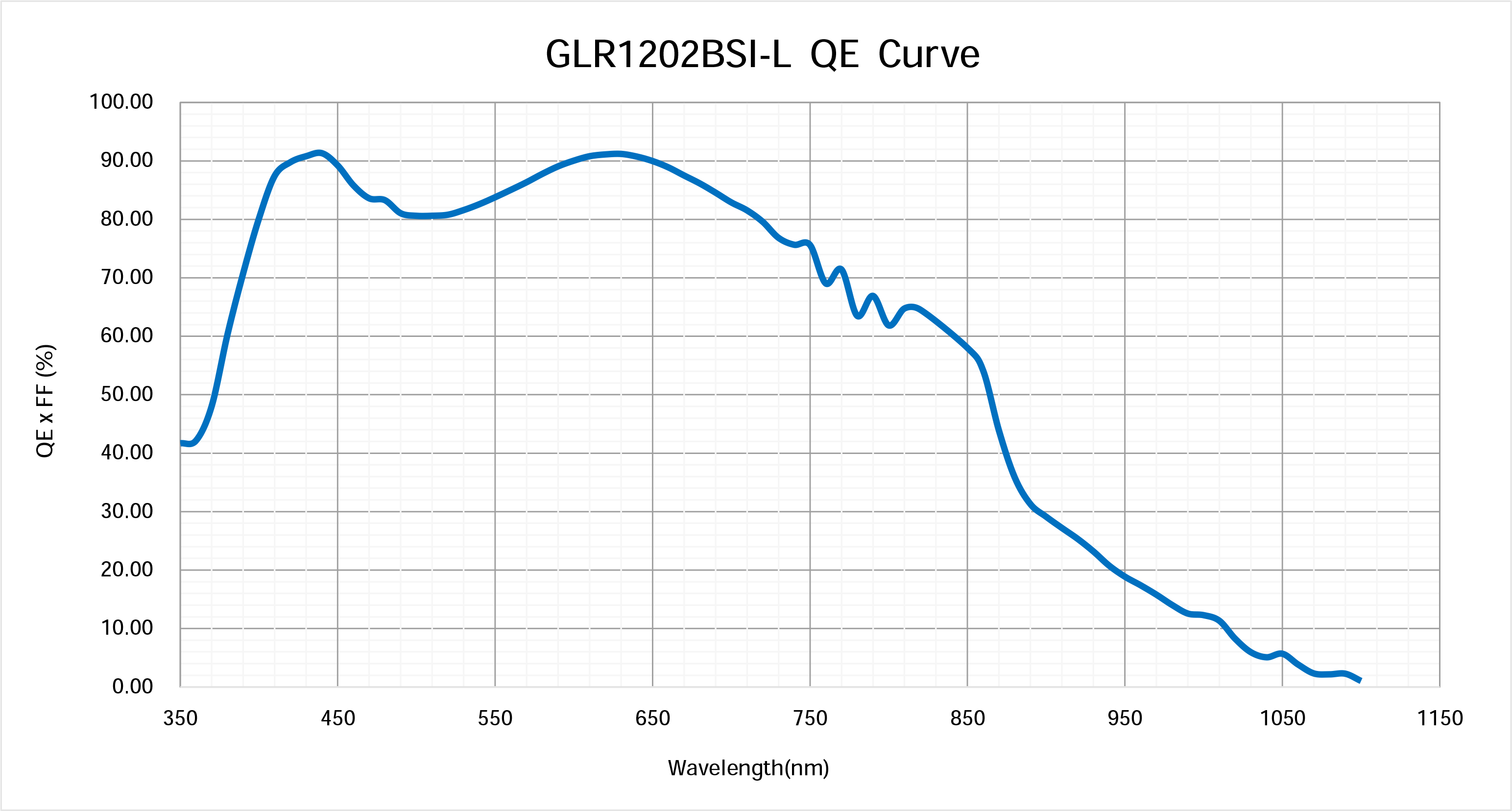

图2：GLR1202BSI-L量子效率曲线
350kHz行频，数字输出更易集成
GLR1202BSI-L芯片集成12bit ADC，通过5对Sub-LVDS进行数字输出，在全分辨率下行频达到240kHz。同时芯片支持1x2 Binning功能，行频进一步提升至350kHz。此外， GLR1202BSI-L可支持1224像素输出，感光区长度仅为15.3mm，以满足不同光学尺寸的需求。

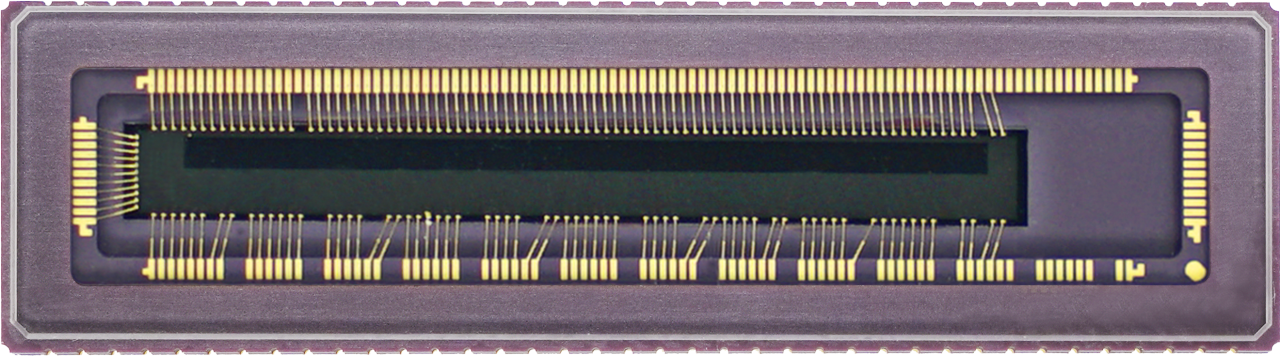

图3：GLR1202BSI-L实物图片
芯片采用高可靠性CLCC陶瓷封装，搭配双面抗反射镀膜的玻璃密封。芯片尺寸为40mm（X）x 11mm（Y）。
