大联大友尚集团推出基于CVITEK和SOI产品的网络摄像机(IPC)方案

发布时间:2023-02-15 责任编辑:lina

【导读】致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布,其旗下友尚推出基于晶视智能(CVITEK)CV1821芯片和晶相光电(SOI)JX-K06图像传感器的网络摄像机(IPC)方案。


2023年2月15日,致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布,其旗下友尚推出基于晶视智能(CVITEK)CV1821芯片和晶相光电(SOI)JX-K06图像传感器的网络摄像机(IPC)方案。


2-0.png大联大友尚集团推出基于CVITEK和SOI产品的网络摄像机(IPC)方案

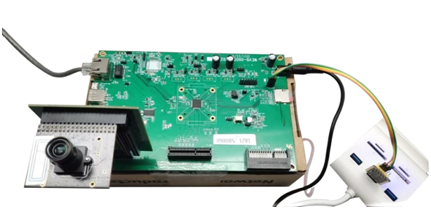

图示1-大联大友尚基于CVITEK和SOI产品的IPC方案的展示板图


近年来,消费电子、物联网、工业互联网、智能家居、智慧城市的发展,推动了智能监控技术的革新,也驱动了IPC(网络摄像机)的需求。相比于传统摄像机,IPC不仅能够提供更高清晰度的视频效果,还具有网络输出接口,可直接将摄像机接入本地局域网。这些特性使其在联网监控与附加值功能上有着绝对的优势。


基于IPC需求快速增长的趋势,大联大友尚基于CVITEK CV1821芯片和SOI JX-K06 CMOS传感器推出了IPC方案,支持2560×1440分辨率、帧率为25fps。作为4M的监控摄像头方案,其通过ISP图像调校技术,提升成像质量与色彩真实度,并通过图像传感器和后期处理,实现更强的感光能力与更少噪点。


大联大友尚集团推出基于CVITEK和SOI产品的网络摄像机(IPC)方案

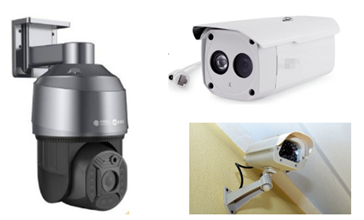

图示2-大联大友尚基于CVITEK和SOI产品的IPC方案的场景应用图


本方案在主控方面,选择了CVITEK旗下的CV1821。晶视智能(CVITEK)是一家开放式人工智能芯片研发商,专注于视频监控及边缘计算技术研发,拥有自主研发的AI TPU运算核心及SoC芯片整合技术。此次采用的CV1821是面向边缘智能监控IP摄像机、本地端人脸识别考勤机、智能家居等领域推出的高性能、低功耗芯片。其集成了H.264/H.265视频压缩编解码器和ISP,支持HDR宽动态、3D降噪、除雾、镜头畸变校正等多种图像增强和矫正算法,可为客户提供专业级的视频图像质量。


此外,CV1821也搭载了自研TPU,在INT8运算下,可提供约0.5TOPS算力。独特的TPU调度引擎能有效地为张量处理器核心提供极高的带宽数据流;并为用户提供了强大的深度学习模型编译器和Linux软件SDK开发包,支持主流的深度学习框架,比如Caffe、Pytorch、ONNX、MXNet和TensorFlow(Lite)等。


在图像传感器的选择上,本方案选用了SOI旗下的JX-K06 CMOS图像传感器。晶相光电(SOI)成立于2004年5月,致力于CMOS Image Sensor的开发与销售。JX-K06传感器采用SOI公司的2.1um像素技术设计制造。它可以在HDR模式下以30fps和15fps的速度传输2K分辨率的图像。在设计上,JX-K06由2568×1448有源像素传感器(APS)阵列和片上10位ADC、可编程增益控制(PGA)和相关双采样(CDS)组成,以显著降低固定模式噪声(FPN)。该传感器还支持符合行业标准的DVP并行和MIPI CSI-2双数据通道串行接口。外部主机控制器可以通过标准串行接口访问该设备。


 大联大友尚集团推出基于CVITEK和SOI产品的网络摄像机(IPC)方案

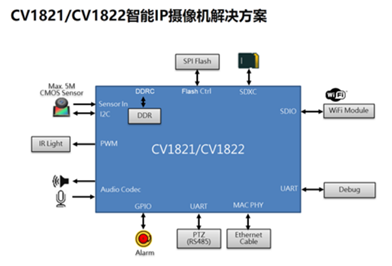

图示3-大联大友尚基于CVITEK和SOI产品的IPC方案的方块图


凭借出色的性能,本方案无论在室内或是室外场景都可以提供高清晰度的图像信息,有助于高清网络摄像机的推广与普及。


核心技术优势:


 主控芯片CV1821:

 集成H.264/H.265视频压缩编解码器和ISP;

 具有自研TPU运算核心,支持主流神经网络框架:Caffe,TensorFlow,TensorFlow Lite,Pytorch,ONNX和MXNet;

 支持HDR宽动态、3D降噪、除雾、镜头畸变校正等多种图像增强和矫正算法;

 适用于边缘智能监控IP摄像机、本地端人脸识别考勤机、智能家居等产品领域。


 图像传感器JX-K06:

 SOI公司2.1um像素技术设计制造;

 HDR模式下以30fps和15fps的速度传输2K分辨率的图像;

 具有许多标准可编程和自动功能;

 外部主机控制器可以通过标准串行接口访问设备;

 可用于晶圆级封装CSP。


方案规格:


 主控芯片CV1821规格:

 单核ARM CA53@1.2G;

 图像视频90、180、270度旋转、Mirror、Flip;

 MiPi接口;

 9mm×9mm QFN封装;

 集成POR、ADC、I2C、SPI、UART、PWM、SDIO 3.0、USB 2.0 Host/Device;

 内置DRAM。


 图像传感器JX-K06规格:

 4.0MP CMOS图像传感器;

 分辨率:2560×1440;

 10-bit RAW RGB;

 DVP并行和MIPI CSI-2双数据通道串行接口。
