磁传感器:基于TMR的闭环传感器,用于大电流的无聚磁芯应用

发布时间:2019-06-18 责任编辑:wenwei

【导读】TDK集团  成员公司Micronas面向汽车和工业应用中的电流测量推出CUR423X传感器,丰富了其磁传感器产品组合。这一以curSENS 商标行销的新传感器是Micronas品牌下第一款基于TDK TMR技术的传感器。该技术已经在TDK现有的汽车传感器产品上成功应用,现在推展至无聚磁芯电流传感创新应用。这一新产品凸显了2016年TDK收购Micronas后在磁传感器业务上的协同效应。

磁传感器:基于TMR的闭环传感器,用于大电流的无聚磁芯应用

CUR 423x是该系列中第一款支持大电流直流和交流测量的产品,能测量1200A以上的电流。供电电流和感应电流的隔绝对电网和电动汽车的高压电池管理系统尤为有益。极佳的信噪比和全温度范围下全量程小于1%的总误差,使得产品能在上至5 kHz带宽的应用中进行精确电流测量。样品将在2019年第四季度开始提供。

所有闭环电路必须的元件,比如补偿线圈、分流电阻和TMR传感电桥都集成在一个1毫米的工业标准TSSOP16 SMD 封装里。因为无需使用聚磁芯,可以节省空间和成本。数字补偿、温度补偿、低通滤波以及钳位可以通过TDK-Micronas的编程工具轻易实现编程。

磁通量密度范围可以是±7 mT 或者±40 mT 。磁场范围可精调,支持不同应用的电流范围。装有CUR 423x的电流传感模块可以在生产过程中通过输出管脚进行编程。用户可以自行选择输出界面,比如符合SAEJ2716 Rev.4的SENT、SPI或者全比率测量模拟,以灵活适应各种应用的要求。

CUR 423x是依照ISO26262标准开发的。产品提供了多种集成诊断功能,符合ASIL-B功能安全等级。CUR 423x也是AEC-Q100合规的汽车级应用产品,温度范围是–40 °C to +170 °C (TJ)。

TDK将于2019年6月25日至27日同时在德国纽伦堡传感与测试展1号展厅204展台以及加利福尼亚圣何塞传感博览会416展位展示Micronas CUR 423x。

用语

●  TMR = 隧道磁阻
●  SENT = 单边缘渐进传输
●  xEV = 电动发动机汽车
●  SPI = 串行外设接口
●  TSSOP = 薄缩小型外封装

主要应用

●  电动车电池监测
●  固定电池管理

主要的特性及优点

●  高精度闭环和无聚磁芯TMR传感器技术(减少的系统尺寸和重量)
●  非接触式电流传感(非侵入式)
●  功能安全诊断(ISO26262 ASIL-B级)
●  多种可编程磁场范围
●  供电电压保护上至18V
●  汽车温度等级 (TJmax = 170 °C)
●  多种输出界面 (符合SAEJ2716 Rev.4的SENT、SPI或者全比率测量模拟)

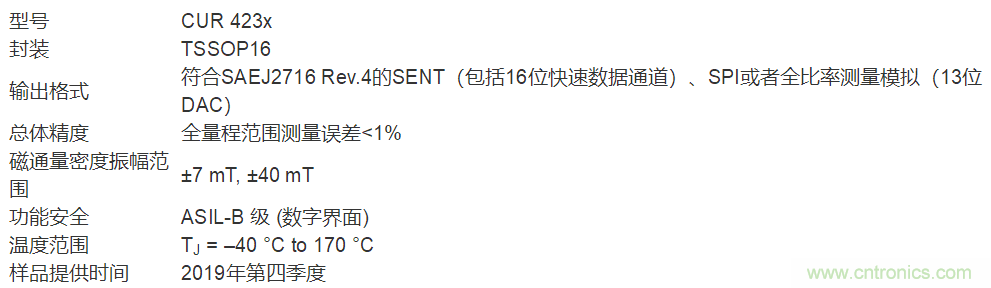

关键数据
