MLX91216 XHF 的电流测量范围高达 2000A 以上，适用于电池管理系统 (BMS) 的冗余监测、智能保险丝的过流检测以及牵引逆变器和升压/恢复逆变器的相电流测量。这款传感器芯片可以通过用户可编程的滤波来调整分辨率、响应时间和带宽，达到最佳的信噪比，并且内置诊断功能，包括断线检测。

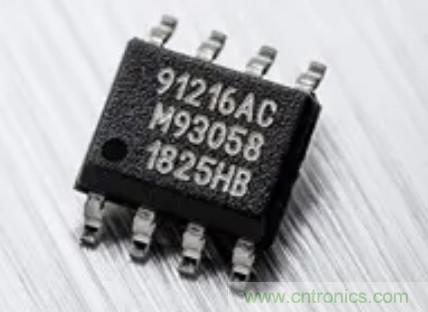

采用 SOIC8 表面贴装器件，包含 Melexis 专利的集磁点 (IMC)，与简易的 U 形屏蔽罩搭配使用即可以非接触方式精确测量母线电流。当安装在 PCB 上时，这款传感器芯片可置于母线上方并外加一层屏蔽罩，与传统的霍尔传感器相比更容易装配。成熟的 IMC-Hall 技术与无磁芯解决方案的不同之处在于，它在机械方面更具宽容性，其测量并非基于磁场梯度，而磁场梯度是母线剧烈削窄的结果并产生明显热点。此外，IMC-Hall® 技术也具有无磁芯技术的许多优点，如采用表面贴装解决方案更适合打造小型组件（相比之下，通孔式封装则较为复杂，基于磁芯的解决方案往往需要特定的引线弯曲/成型工艺）。



MLX91216 XHF 扩充了 Melexis IMC-Hall 传感器芯片产品系列，可为各类汽车和工业应用提供精确、高速的电流测量。



•MLX91216 高磁场 (HF) 版本：200A 至 600A

•MLX91216 超高磁场 (VHF) 版本：400A 至 1200A

•MLX91216 极高磁场 (XHF) 版本：800A 至 2000A





MLX91216 XHF 现已发售，符合 AEC-Q100 0 级标准，适用于汽车应用，工作温度范围介于 -40°C 和 +150°C 之间。这款传感器芯片的测量范围宽达 ±25 mT 至 ±90 mT，线性度低至满量程的 ±0.2%，响应时间为 2 μs，热稳定性极高，零点漂移低于 5 mV，灵敏度漂移小于 1%。
