申矽凌推出I3C接口的数字温度传感器芯片CT7511

发布时间:2024-01-08 责任编辑:lina

【导读】随着系统中的Slave设备数量越来越多,主控需要考虑降低通信延时和功耗。有些Slave设备,例如温度传感器对于维持系统处于安全运行状态十分关键。申矽凌推出了I3C接口的数字温度传感器芯片CT7511, 用于解决复杂系统(例如DDR5 DIMM)的低延时温度检测的挑战。


申矽凌推出I3C接口的数字温度传感器芯片CT7511


随着系统中的Slave设备数量越来越多,主控需要考虑降低通信延时和功耗。有些Slave设备,例如温度传感器对于维持系统处于安全运行状态十分关键。申矽凌推出了I3C接口的数字温度传感器芯片CT7511, 用于解决复杂系统(例如DDR5 DIMM)的低延时温度检测的挑战。


产品介绍

CT7511是一种高精度温度传感器,具有支持带内中断(IBI)的I2C/I3C兼容数字接口。CT7511支持JEDEC JESD302-1对B级设备的接口要求,超过了规范的温度精度要求,实现了更高性能的DDR5内存模块。CT7511采用紧凑型6球WLCSP封装,专为高速、高精度和低功耗的热监测应用而设计。


产品特性

• 支持JEDEC JESD302-1 DDR5 B级温度传感器

• 工作温度范围宽,温度精度高:

   最大±0.5℃(+75℃至+95℃)

   最大±1.0℃(-40℃至+125℃)

•  同时支持I2C和I3C基本模式的二线制串行总线接口

•  I3C基本模式下高达12.5MHz的数据传输速率

•  带内中断(IBI),用于警告具有双温度阈值的主机

•  低功耗:

   5.3u典型的平均静态电流

   0.7uA典型待机电流

• 小尺寸CSP-6封装 1.3mm x 0.8mm


典型应用


申矽凌推出I3C接口的数字温度传感器芯片CT7511

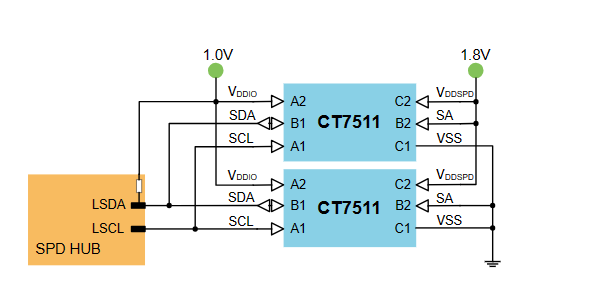

Figure1  CT7511 典型应用图


产品优势

  • 高温度测量精度

    ±0.5℃ 最大 (+75℃ 至 +95℃)

    ±1.0℃ 最大 (-40℃ 至 +125℃)


申矽凌推出I3C接口的数字温度传感器芯片CT7511

Figure2  不同温度点下的温度精度

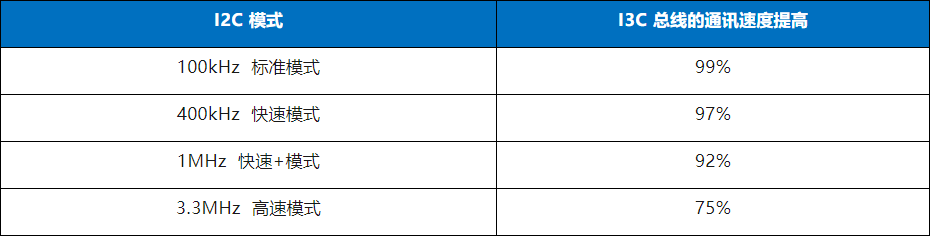

  • 相比于传统I2C通信,I3C更具速度优势


申矽凌推出I3C接口的数字温度传感器芯片CT7511


  • 降低系统功耗

I2C通讯需要配合外部上拉电阻,Master无论发送逻辑0或逻辑1,上拉电阻都需要从Bus电源上获取电流。因为Bus总线的电压和上拉电阻阻值不同,这个电流可能从100uA到几个mA不等。CT7511的I3C通讯支持push-pull模式,而CT7511在常温下的典型静态工作电流是5.3uA。这使得CT7511非常适合电池供电的设备使用。


  • 带内中断(In-Band Interrupt)/ 动态地址分配

带内中断特性使I3C通讯无需单独的I/O线用于中断报警,这让通讯线路更为简洁。MCU可以保持低功耗状态,并依靠CT7511唤醒I3C总线的方式通知MCU有过温发生。


通过动态地址分配技术,MCU可以通过SETHID Common Command Code指令软件配置某个CT7511的Slave Address。而I2C设备往往是固定Slave Address或者通过硬件引脚选择来配置地址。这使得用户可以不修改硬件,轻松避免总线上设备地址冲突的麻烦。


关于申矽凌

上海申矽凌微电子科技股份有限公司是一家专注于高性能传感器芯片以及混合信号芯片的半导体设计公司。自2015年成立以来,公司已成功研发并量产300多款具有完全自主知识产权、富有竞争力的产品。产品涵盖热管理芯片、温湿度传感器、环境光传感器、数模转换、数字接口、运放比较器等多个品类,可广泛应用于工业、汽车、通讯以及消费电子等领域。


申矽凌致力于把创新的传感器技术与成熟的集成电路工艺相结合,以“连接数字世界与物理世界”为使命,立足中国、服务全球,为客户提供稳定、可靠、高性能的一站式芯片解决方案。
