东芝推出低电容TVS二极管--- DF2B5M4ASL和DF2B6M4ASL

发布时间:2019-10-17 责任编辑:wenwei

【导读】东芝今日宣布,两款低电容TVS二极管(静电保护二极管)--- “DF2B5M4ASL”和“DF2B6M4ASL”开始供货。它们支持Thunderbolt™ 3、HDMI® 2.1和USB 3.1等高速通信标准。新型“DF2B5M4ASL”支持3.6V的最大工作峰值反向电压,另一款“DF2B6M4ASL”则支持5.5V。

东芝推出低电容TVS二极管--- DF2B5M4ASL和DF2B6M4ASL

平板电脑、笔记本电脑和游戏机都需要尽可能缩短视频数据或大文件的传输时间,这就要使用10Gbps或48Gbps高速通信标准。随着高速通信中所用到的控制器IC日益小型化,静电保护容限也在不断降低,因此需要加强措施抵抗来自连接器的ESD和浪涌,否则就会导致通信错误和文件损坏等关键性故障。

此外,连接到高速通信线上的器件会对信号产生很大影响;印刷电路板上的电容、电阻等无源器件可能导致信号波形扭曲。

低电容新产品能减少上述影响,适用于高速通信。此外,通过优化工艺,新产品的电容典型值可达到0.15pF,比现有产品低25% 左右[1]。这有助于在高速通信中实现稳定电路。

应用:

高速信号线静电保护(平板电脑、笔记本电脑、游戏机及增强现实和虚拟现实设备等)

特性:
● 总电容低:Ct=0.15pF(典型值)
● 高静电放电额定电压[2]
   VESD=±16kV(DF2B5M4ASL),
   VESD=±15kV(DF2B6M4ASL)。
● 小型表面安装封装:SL2(封装代码:SOD-962,0.62×0.32×0.3 mm(典型值))

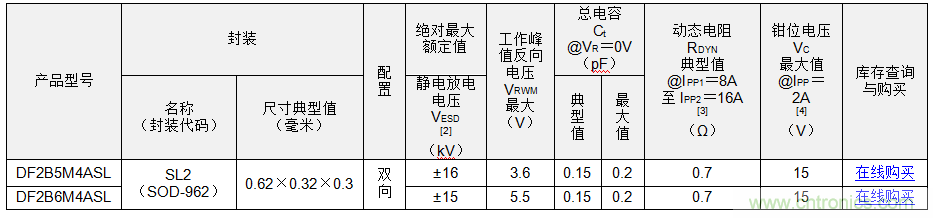

主要规格:
东芝推出低电容TVS二极管--- DF2B5M4ASL和DF2B6M4ASL

注释:

[1] DF2BxM4SL系列产品
[2] @IEC61000-4-2(接触)
[3] @TLP参数:Z0=50Ω,tp=100ns,tr=300ps,窗口平均t1=30ns至t2=60ns
[4] @基于IEC61000-4-5 8/20μs脉冲
