【导读】SW010713 低噪声放大器依托国产 GaAs 工艺打造，兼具优异性能与小型化设计优势，可充分适配 X 波段相关应用场景。其核心亮点在于片内集成电感电容，大幅简化外围匹配流程，搭配 1.33mm×0.92mm×0.10mm 的超小尺寸，精准满足客户小型化开发需求。目前，该放大器已可广泛应用于无人机、雷达等 X 波段领域，为相关设备的性能提升与结构精简提供可靠支撑。

产品详情

产品特点：

典型工作频段：7~13 GHz

小信号增益：25 dB

噪声系数：0.7 dB

1dB 压缩点：12 dBm

供电：+5V/28mA

片内集成电感电容

芯片尺寸：1.33mm×0.92mm×0.10mm

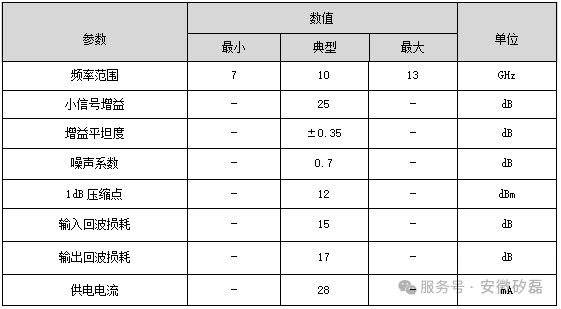

性能指标（TA=25℃，50Ω测试系统，VDD=+5V）：

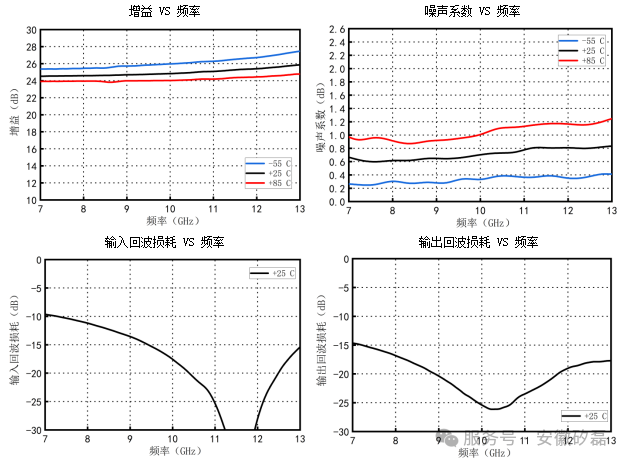

典型S参数曲线（频段7~13G）：

管脚定义：
