【导读】东芝电子元件与存储株式公司(“东芝”)推出了浪涌保护齐纳二极管“XCUZ系列”，该二极管通过了AEC-Q101认证，适用于汽车设备。
东芝电子元件与存储株式公司(“东芝”)推出了浪涌保护齐纳二极管“XCUZ系列”，该二极管通过了AEC-Q101认证，适用于汽车设备。
新型XCUZ系列产品保护器件和电路免受来自各种汽车ECU电源线路和连接器的噪声(静电放电(ESD)、纳秒级ESD、微秒到毫秒级开关浪涌等)的干扰[1]，抑制系统故障。

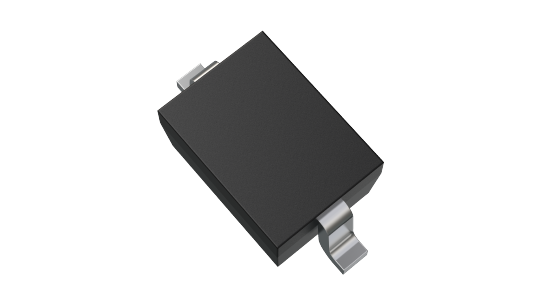

新产品的封装是行业兼容的通用型SOD-323 (2.5 mm × 1.25 mm)。
此外，新增的20款产品具有5.6 V至36v的典型电压范围，涵盖主要电压线。
因此，它可以用于各种电压线路，有助于提高汽车设备的质量。
应用
汽车设备(IVI[2]、ADAS[3]、BMS[4]等)
特性
AEC-Q101合格
高ESD耐受性(ISO10605认证)
低动态电阻

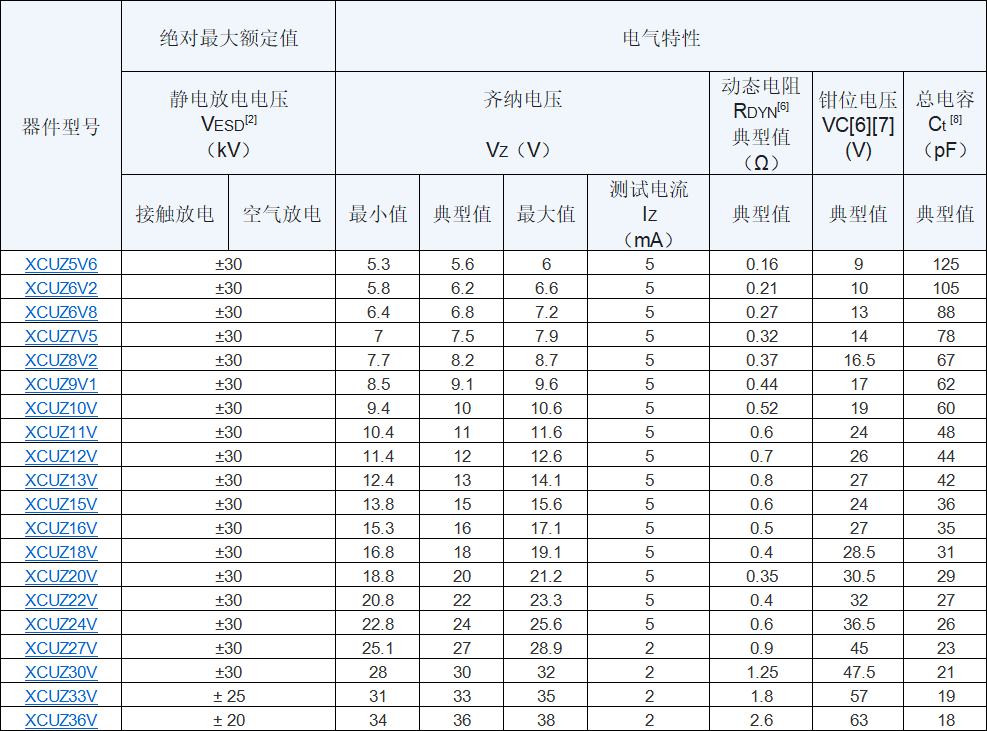

主要规格
(除非另有说明，否则Ta=25°C)

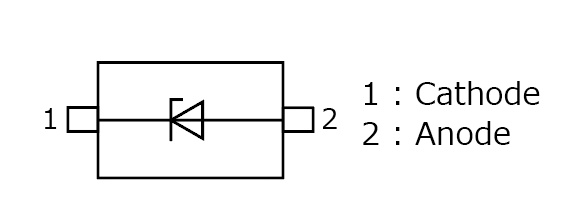

引脚分配

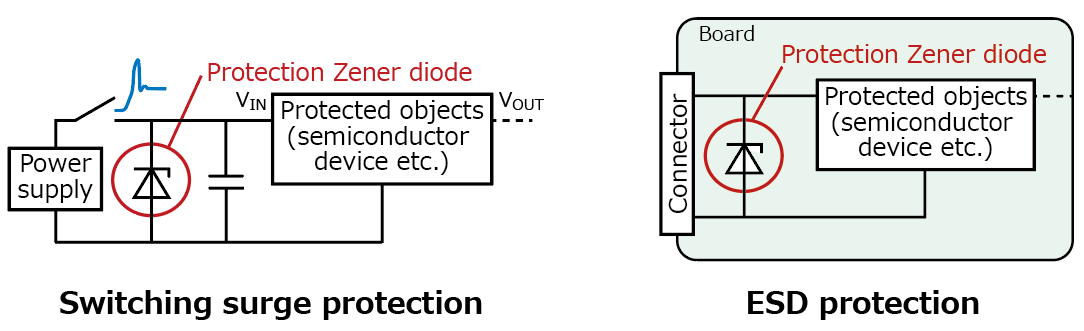

应用电路示例

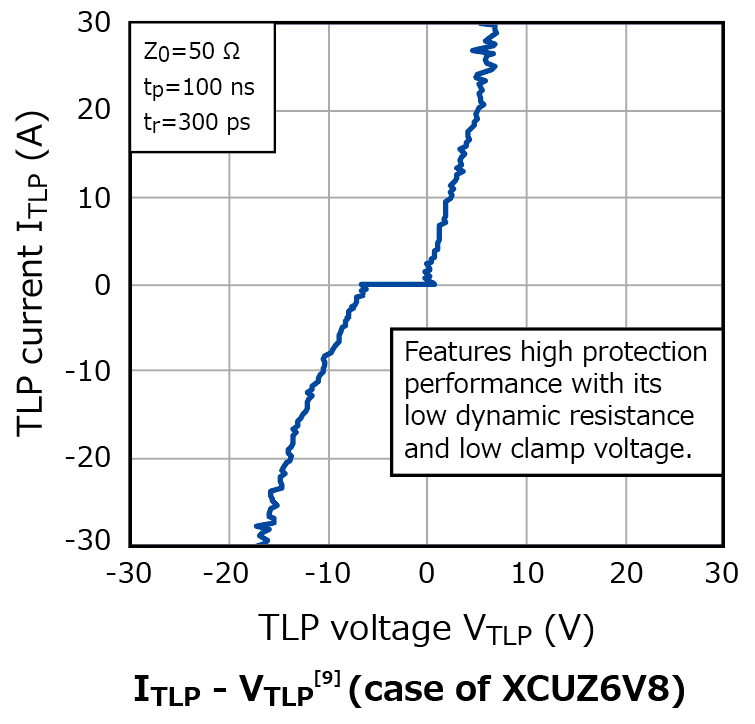

特性曲线
注:
[1]电子控制单元
[2] IVI (in-车载信息娱乐):既提供信息又提供娱乐的(集成)系统的总称。
[3]高级驾驶辅助系统(ADAS)
[4] BMS(电池管理系统):用于锂离子电池等充电型二次电池安全控制的系统
[5]根据ISO10605 (R=2 kΩ/C=330 pF)
[6] TLP参数:Z0=50 Ω， tp=100 ns, tr=300 ps，平均窗口t1=30 ns至t2=60 ns，利用ITLP1=16 A与ITLP2=16 A之间TLP特性的最小二乘拟合提取动态阻力。
[7] [au:] [au:
[8] VR = 0 V, f = 1 MHz
[9]平均窗:t1=30 ns至t2=60 ns
