随着新能源汽车充电设施的快速普及，充电安全已成为行业关注的焦点。金升阳科技有限公司推出的TLB6A-EP1系列剩余电流保护模块，凭借其先进的磁通门检测技术和全面的标准符合性，为充电桩企业提供了高可靠性、易集成的国产解决方案。该系列模块能够精准检测直流、交流及脉动剩余电流，全面覆盖B型剩余电流波形，满足IEC62752（模式2）与IEC62955（模式3）标准要求，灵敏检测低至6mA的直流剩余电流，确保漏电事件的及时响应。
01 产品规格：多封装选择满足不同应用需求
TLB6A-EP1系列提供多种封装形式，适应不同的安装环境与应用场景。
物理特性：

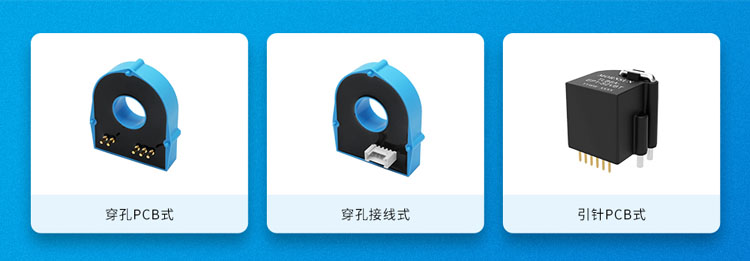

●封装形式：涵盖穿孔式、接线式、引针式等多种封装方式
●工作温度：-40℃~105℃的宽温度范围，适应恶劣环境
电气参数：
●输入电压：5VDC
●额定交流剩余电流：30mA
●额定直流剩余电流：6mA
●冲击电流保护能力：5000A
标准符合性：
●满足IEC62752:2018(IC-CPD)的剩余电流要求
●满足IEC62955:2018(RDC-PD)的剩余电流要求
02 产品特性：卓越性能保障充电安全
TLB6A-EP1系列在多个方面展现出卓越的产品特性：
①高精度检测能力：
●采用磁通门检测技术，实现对直流、交流及各种脉动剩余电流的精准检测
●覆盖B型剩余电流波形，检测范围更宽，更安全可靠
●能检测6mA直流剩余电流，触发灵敏，及时响应漏电事件

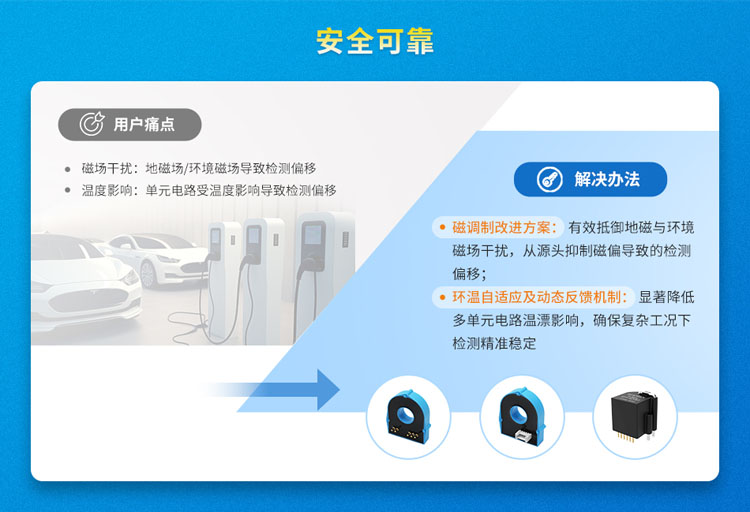

②卓越的抗干扰性能：
●产品全新升级，强化抗磁与温度干扰能力，避免误报和脱扣
●抗EMS干扰能力强，提升系统稳定性
●满足标准中对隐性指标的要求
③快速响应与全面保护：

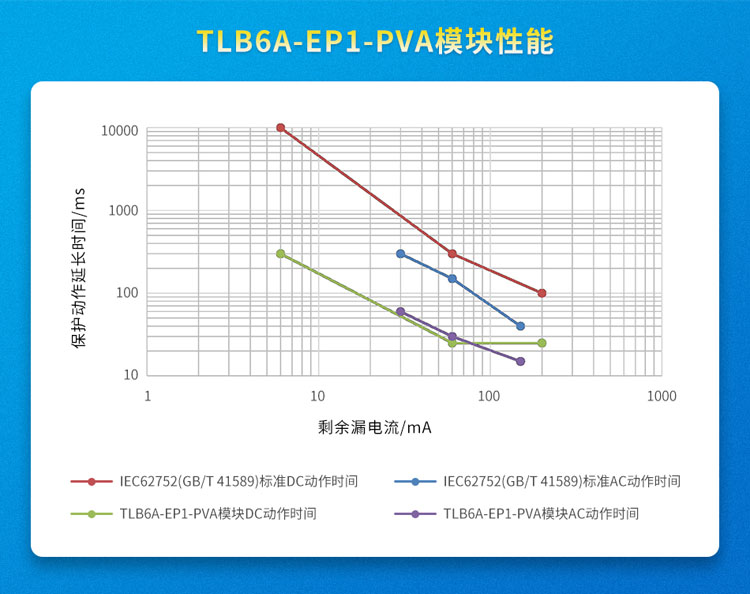

●动作时间显著低于国际标准，实现了更快速的响应时间
●5000A冲击电流保护能力，提供更强保护
●集成自检功能，确保模块持续可靠运行
03 市场竞争定位：国产精品的优势凸显

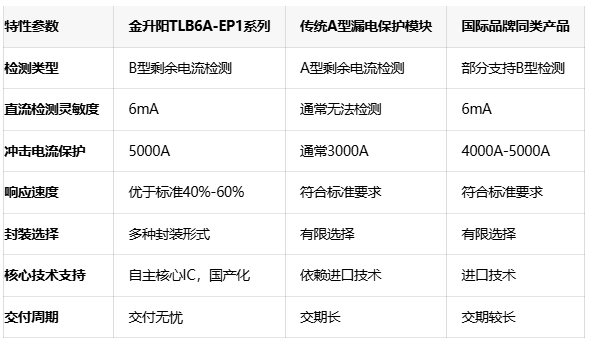

竞争分析：TLB6A-EP1系列在检测范围与国产化优势方面表现突出。其B型剩余电流检测能力相比传统A型模块检测范围更宽，更安全可靠。5000A冲击电流保护提供了更高等级的防护。采用自主核心IC和关键器件100%国产化确保交付无忧，相比海外产品价格昂贵、交期长的现状具有明显优势。
04 技术难题与解决方案：直面行业挑战
充电桩剩余电流保护面临多重技术挑战，TLB6A-EP1系列提供了相应的创新解决方案：
复杂剩余电流检测难题：
●技术挑战：在电动汽车充电系统中，整流、PFC等电路往往存在高频正弦交流剩余电流、脉动直流剩余电流、平滑直流剩余电流，常规A型检测不到。
●解决方案：采用磁通门检测技术，实现对直流、交流与各种脉动剩余电流的全面检测，覆盖B型剩余电流波形。
标准符合性与响应速度平衡：
●技术挑战：国内外标准对剩余电流检测要求日益严格，新版国家标准GB 39752-2024对漏电保护等级和响应时间提出更高要求。
●解决方案：产品动作时间远低于IEC62752标准规定，更快响应，系统剩余电流检测及保护更安全。
严苛环境下的可靠性：
●技术挑战：充电桩工作环境复杂，需在宽温度范围和电磁干扰环境下稳定工作。
●解决方案：-40℃~105℃的宽工作温度范围，结合强化的抗磁与温度干扰能力，确保系统稳定性。

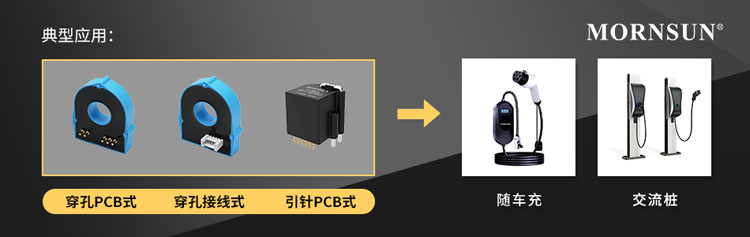

05 实际应用场景：多领域保障电气安全
TLB6A-EP1系列广泛应用于多种需要剩余电流保护的场景：
●电动汽车充电设施：
专为模式二与模式三充电场景设计
满足IEC62752（模式2）与IEC62955（模式3）标准的剩余电流检测要求
符合GB 39752-2024《电动汽车供电设备安全要求》对漏电保护的强制性要求
●工业自动化领域：
适用于对剩余电流保护有高要求的工业场合
多种封装形式可灵活匹配各种应用场景
●商业与公共设施：
为商业建筑和公共充电站提供可靠的漏电保护
高可靠性确保公共安全，防范火灾风险
06 产品供货情况：稳定可靠的供应链保障
TLB6A-EP1系列已正式推出并投入市场：
●产品状态：已正式发布，可提供样品

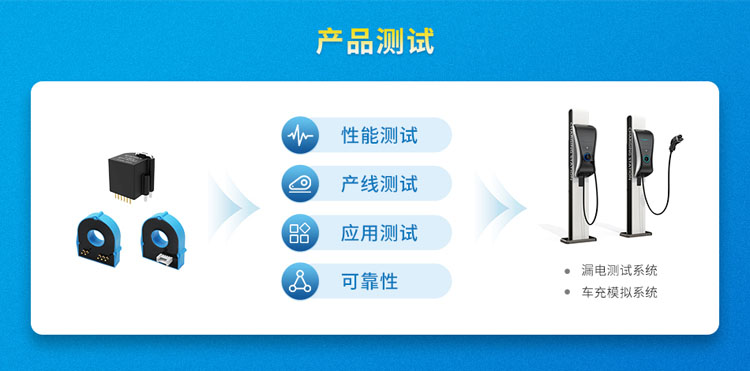

●品质保障：金升阳采用先进漏电测试与车充模拟系统，进行全温度、全性能的严格测试
●技术支持：提供一站式解决方案，FAE团队拥有成熟的EMC整改经验，协助用户解决EMC难题
●供应链稳定性：关键器件100%国产化，交付无忧
TLB6A-EP1系列剩余电流保护模块的推出，标志着国产漏电保护技术达到了新高度。其全面的B型剩余电流检测能力、卓越的性能指标与可靠的国产化供应链，为充电桩企业提供了安全、稳定且易于集成的高性价比解决方案。
随着国内外对充电安全要求的不断提高，此类高性能、高可靠性的国产漏电保护模块将成为充电设施安全运行的重要保障，助力新能源汽车行业健康发展。
