【导读】致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下品佳推出基于英飞凌（Infineon）IMD112T芯片的吊扇方案。
2022年11月17日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下品佳推出基于英飞凌（Infineon）IMD112T芯片的吊扇方案。

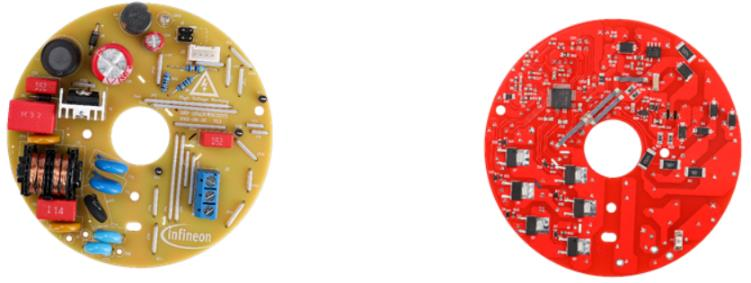

图示1-大联大品佳基于Infineon iMotion产品的吊扇方案的展示板图
在空调如此普及的今天，吊扇依旧受到众多消费者的青睐。特别是在大型工厂车间环境中，吊扇凭借着更节能、环保以及有利于促进空气流通的优势应用更为广泛。并且随着人们的需求不断变化，吊扇的功能也呈现多样化的发展趋势。在此趋势下，吊扇电机作为整个产品的核心，也需要具备更高的效率以及安全性。由大联大品佳基于Infineon产品推出的吊扇方案采用了Infineon旗下先进的功率器件和电机控制技术，可帮助用户加速产品设计。

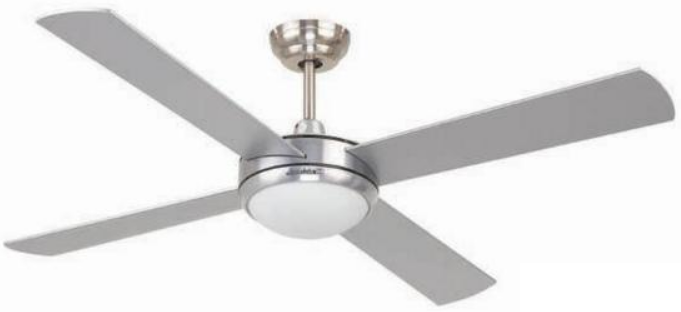

图示2-大联大品佳基于Infineon iMotion产品的吊扇方案的场景应用图
本方案是一套完整的参考设计，包括一块主板和一块带IrDa传感器的子卡以及一个匹配的遥控盒。主板的核心为IMD112T iMOTION™电机控制智能驱动器，该驱动器集成了电机控制器、高压三相栅极驱动器和电压调节器。并且系统利用经过现场认证的运动控制引擎（MCE）提供现成的PFC和电机控制器，因此解决了吊扇电机控制算法开发过程中的软件编码，减少了设计时间。

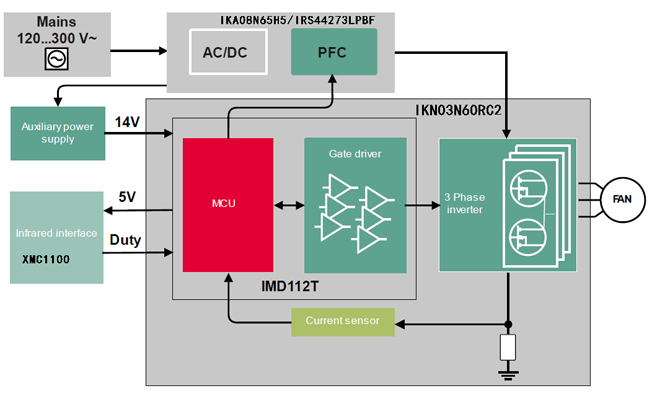

图示3-大联大品佳基于Infineon iMotion产品的吊扇方案的方块图
此外，方案中还包括了PFC电路，其在功率器件的选型上，采用8A 650V TRENCHSTOP™5 H5 IGBT IKA08N65H5、IRS44273L栅极驱动器、逆变器采用3A 600V逆导型IGBT IKN03N60RC2。得益于这些器件，本方案能够以极低的系统和开发成本为任何吊扇系统提供参考。
核心技术优势：
吊扇市场是分散的，而且成本敏感，设计成本有优势，集成度高；
设计是根据印度市场的标准法规进行测试；
适用于研发知识有限的设计团队；
该设计是交钥匙工程，不需要电机控制算法，是快速上市关键；
该设计采用具有成本效益的单层PCB设计，具有可复制的紧凑性和高性价比；
易于评估整个系统，包括红外线遥控；
现成的电机控制算法（包括PFC）适用于高效永磁同步电机（PMSM）。
方案规格：
输入电压范围120~300Vrms；
最大输入功率35W；
PFC系数≥0.9和iTHD≤10%@230Vrms；
板载PFC级（高达60kHz）；
符合IEC61000-4-5 4kV浪涌标准；
符合EN55032 B类EMI标准；
板载过流保护和辅助电源。
