矽力杰发布车规级高低边栅极驱动器

发布时间:2022-10-14 责任编辑:lina

【导读】矽力杰SA52631是一款高压高低边半桥驱动器,用于直接驱动高边和低边通道。半桥通道可用于驱动高端配置中的40V N沟道 MOSFET。输入逻辑与标准CMOS或TTL兼容。采用紧凑 DFN3x3-8 封装,可最大限度地减化外围电路设计,降低PCB安装难度。


混动汽车以及电动汽车持续推动新型功率半导体支持技术的发展,低压/高压应用中功率器件的抗干扰能力和高效率的标准不断提高。随着功率器件在负载管理、功率逆变器、发动机阀和电机驱动器方面的应用扩展,车用栅极驱动器的需求日益增长。


矽力杰SA52631是一款高压高低边半桥驱动器,用于直接驱动高边和低边通道。半桥通道可用于驱动高端配置中的40V N沟道 MOSFET。输入逻辑与标准CMOS或TTL兼容。采用紧凑 DFN3x3-8 封装,可最大限度地减化外围电路设计,降低PCB安装难度。

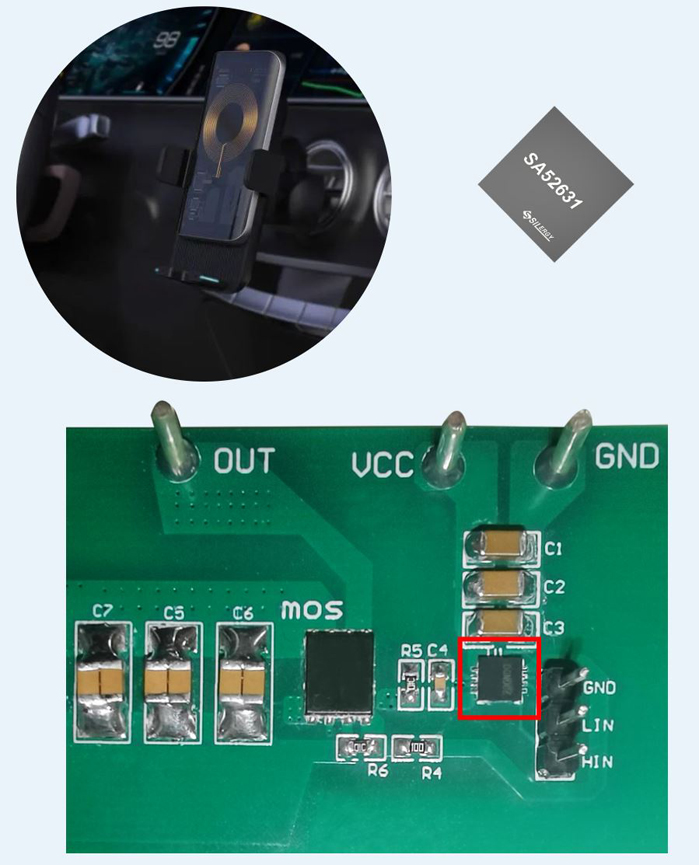

SA52631匹配精度和抗扰性极佳,适用于电机驱动、车载无线充电、车身电子稳定系统等应用场景。


矽力杰发布车规级高低边栅极驱动器

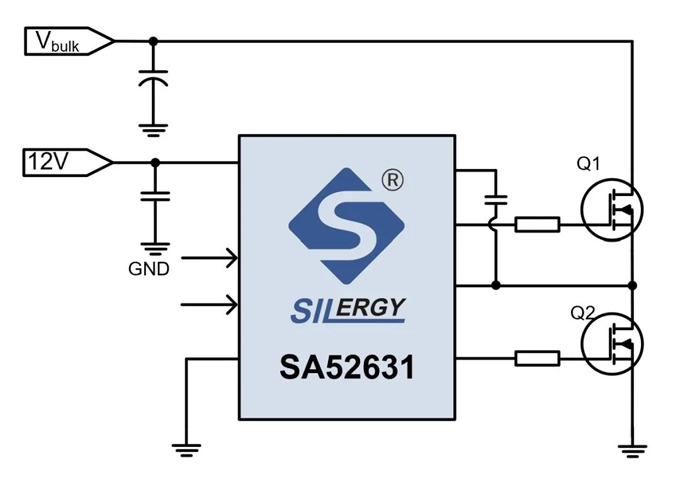

SA52631——40V高低边栅极驱动器


◆  高至40V的电压范围

◆  源电流: 0.75A

◆  灌电流: 1.25A

◆  VCC工作范围: 4.4~14V

◆  兼容CMOS/TTL

◆  快速传播延迟时间

◆  内部集成BST二极管简化外围电路

◆  紧凑型封装: DFN3x3-8

◆  获汽车AEC-Q100 1级认证


矽力杰发布车规级高低边栅极驱动器


产品特性

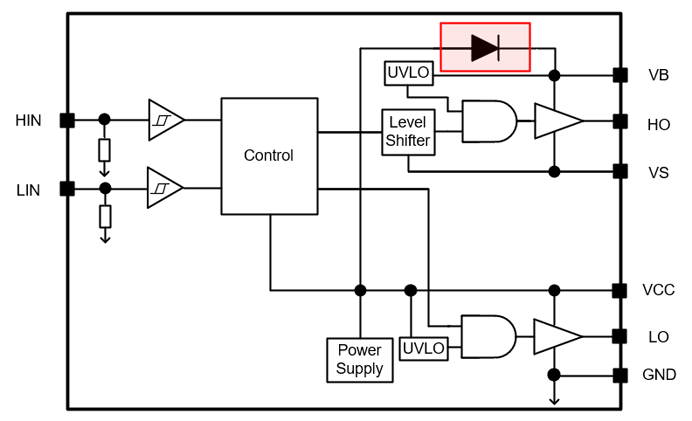

1、内置自举二极管


矽力杰发布车规级高低边栅极驱动器


矽力杰SA52631内置自举二极管。高侧驱动单元可直接由内置自举二极管供电,有效节省PCB单位面积并减少外部元件数量。


2、超低传播延迟


SA52631具有非常精确的10ns(最大值)延迟匹配,良好的延时匹配可最大程度减少高低侧驱动单元导通关断的延迟差异。


延时匹配


矽力杰发布车规级高低边栅极驱动器

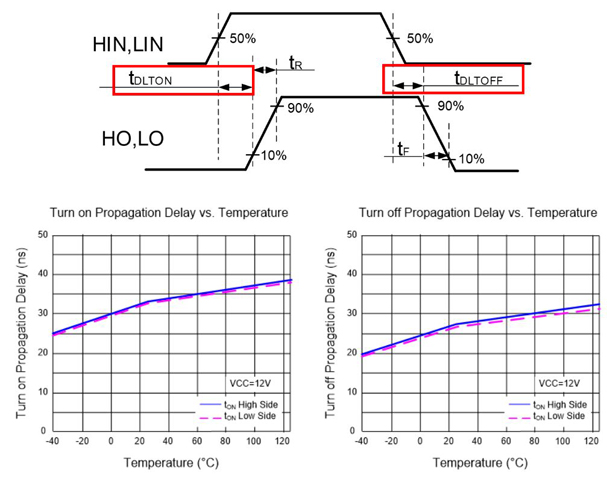

传播延时


矽力杰发布车规级高低边栅极驱动器

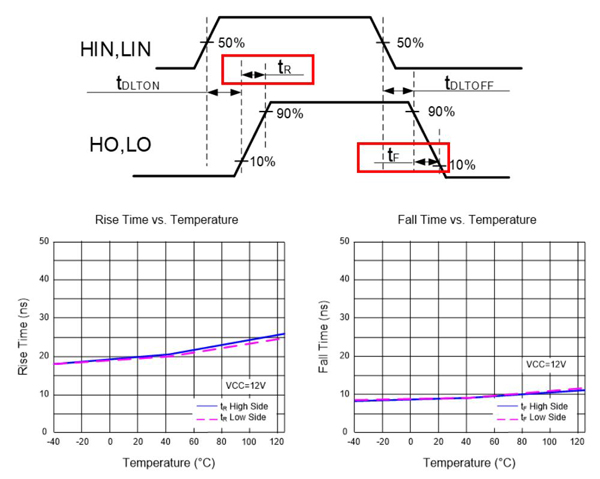

上升/下降时间


矽力杰发布车规级高低边栅极驱动器


3、 防直通保护


SA52631具有防直通保护功能。若输出会使高压侧和低压侧同时导通,器件将禁用所有的输出。


矽力杰发布车规级高低边栅极驱动器
