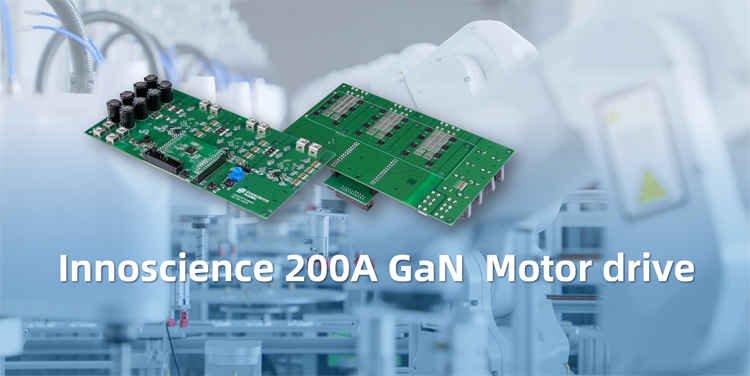

为应对这一行业痛点，英诺赛科正式推出 INNDMD72V200A1 低压GaN电机驱动参考设计。该方案并非简单的器件替换，而是一套从芯片选型、驱动设计、布局优化到控制算法全面优化的完整三相逆变器解决方案，旨在充分释放GaN器件在高频、高效率方面的潜力。
核心技术选型与设计挑战的克服

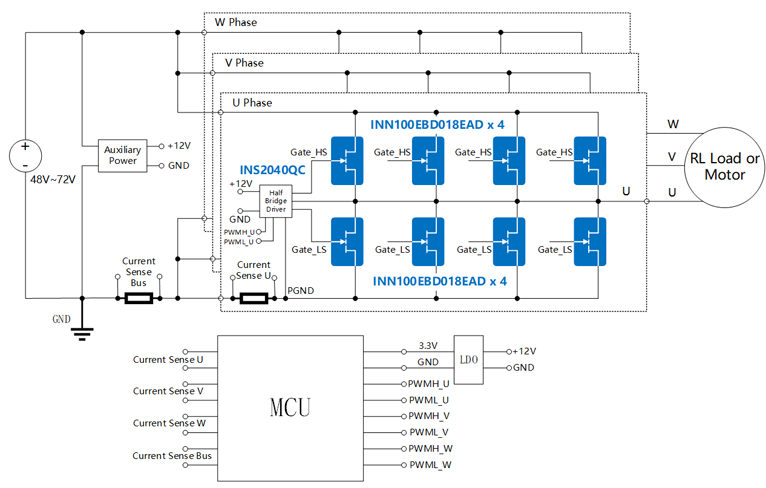

该方案的核心功率器件采用了 24颗 InnoGaN INN100EBD018EAD 分立器件（每桥臂4颗并联），并搭配 3颗 英诺赛科自研的 INS2040QC 驱动芯片。
为何选择多管并联？ 在追求200A RMS大电流输出时，单颗GaN器件的通流能力可能不足。通过精心的4管并联设计，不仅有效降低了总导通电阻，分散了热损耗，更验证了InnoGaN器件在并联应用中的均流性与稳定性，这是实现高可靠性的关键。
驱动是关键： GaN器件开关速度极快，对驱动环路极其敏感。采用专为InnoGaN优化的INS2040QC驱动IC，确保了开关过程的干净利落，有效抑制了串扰和振荡，避免了因驱动不当导致的效率损失甚至器件损坏。
核心参数概览：
●板卡尺寸： 185 × 100 × 28 (mm) - 极高的功率密度
●输入电压： 48Vdc - 72Vdc
●可持续输出相电流： 200A RMS (最大值)
●拓扑： 三相逆变桥
●控制方式： FOC（磁场定向控制）无位置传感器算法 + 低边电流采样，兼顾高性能与成本效益。
实测性能：数据说话
方案的成功与否最终由性能验证。以下是该方案在不同测试条件下的关键带载能力数据，直观展示了其卓越的散热与功率处理能力。

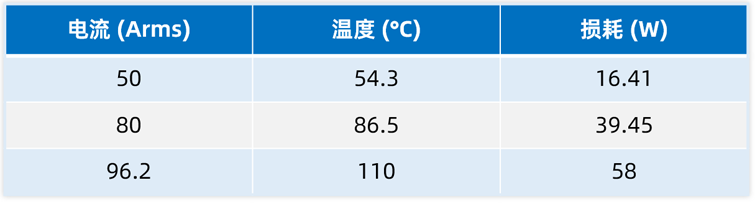

条件一：48V母线，自然冷却
最大相电流：96.2 Arms
点评：在无额外散热条件下，仍能提供接近100A的持续输出，展现了GaN的低导通损耗优势。

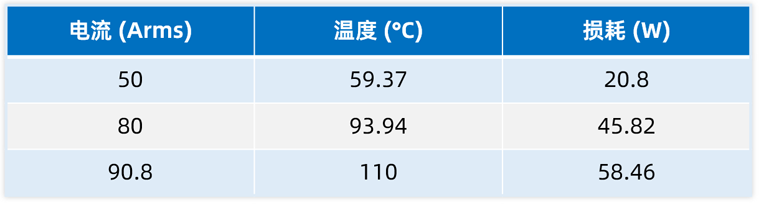

●条件二：72V母线，自然冷却
最大相电流：90.8 Arms
点评：电压升高后，开关损耗占比增加，自然冷却能力成为瓶颈，但输出能力依然强劲。

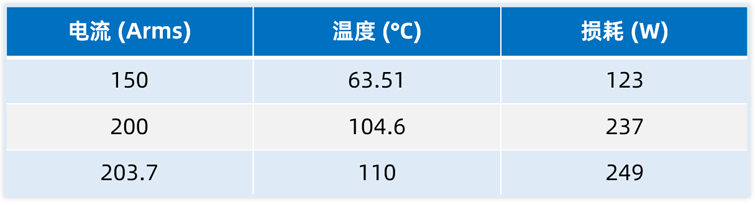

●条件三：72V母线，施加5m/s风冷
最大相电流：203.7 Arms
点评：在强化散热后，方案轻松突破200A大关，充分证明了其设计余量和在极端工况下的应用潜力。这对于需要短时爆发力的机器人或无人机至关重要。

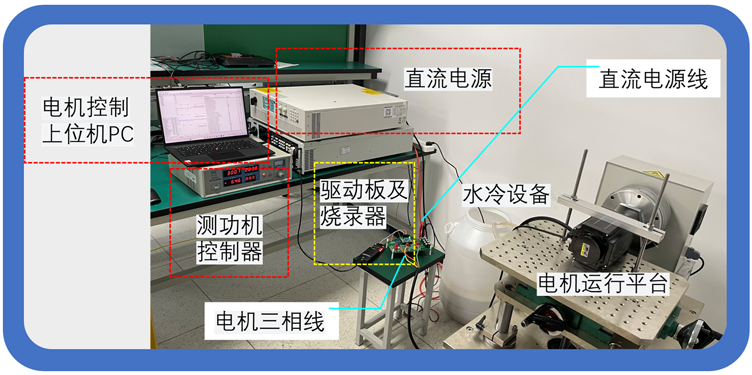

为工程师打造的完整开发平台
INNDMD72V200A1不仅仅是一个功率板，它更是一个完整的电驱测试平台。
●优化的布局： 从功率环路（Power Loop）到驱动环路（Gate Drive Loop）均经过精心设计与优化，最大限度地减少了寄生电感和寄生电容，确保了GaN在高频下的稳定工作。
●集成的FOC算法： 控制板已集成成熟的FOC无感算法，工程师可直接连接电机进行实时性能验证与调试，极大缩短了从方案评估到产品成型的开发周期。
目标应用领域
●机器人关节驱动（高扭矩密度）
●无人机推进系统（高功率重量比）
●各类低压大功率伺服电机
●工业自动化设备
总结
英诺赛科的INNDMD72V200A1方案，通过其精心的系统级设计，有力地证明了低压GaN技术在打破传统电机驱动性能边界方面的巨大价值。它为行业工程师提供了一个兼具高性能、高功率密度和高可靠性的参考设计，预示着新一代电机驱动系统的未来方向。
