【导读】针对低功率电机驱动应用中长期存在的效率、散热与电磁兼容性平衡难题，大联大控股旗下品佳集团最新推出了基于英飞凌EVAL-M3-IM564评估板的1.4kW压缩机电机方案。该方案采用高度集成的CIPOS™ Mini智能功率模块(IPM)，融合单相PFC功能与无传感器正弦控制技术，在性能、尺寸与成本之间实现了突破性平衡。
针对低功率电机驱动应用中长期存在的效率、散热与电磁兼容性平衡难题，大联大控股旗下品佳集团最新推出了基于英飞凌EVAL-M3-IM564评估板的1.4kW压缩机电机方案。该方案采用高度集成的CIPOS™ Mini智能功率模块(IPM)，融合单相PFC功能与无传感器正弦控制技术，在性能、尺寸与成本之间实现了突破性平衡。

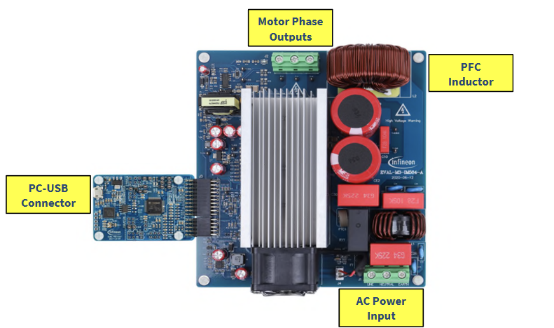

图示1-1.4kW压缩机电机方案的展示板图
01 行业痛点与技术挑战
低功率电机驱动领域长期面临多重技术瓶颈。空间限制是首要难题，传统分立方案占用PCB面积过大，难以适应现代设备小型化趋势。
能效与散热平衡同样棘手，高频开关操作在提升性能的同时带来显著噪声与损耗，制约系统整体效率。电磁兼容性(EMC)表现也是关键考量，工业环境中的干扰问题直接影响系统可靠性。
此外，开发复杂度与成本控制间的矛盾日益突出，客户需要既能满足性能要求，又具备合理价格且易于实施的解决方案。
02 创新解决方案与技术突破
该方案通过多项技术创新，为行业挑战提供了全面解决方案：
●高度集成设计是核心突破，方案采用英飞凌CIPOS™ Mini智能功率模块，将逆变器、PFC级及必要保护电路整合于单一封装，显著减小系统体积。
●先进控制技术搭载iMOTION™ MCE 2.0运动控制引擎，支持无传感器磁场定向控制(FOC)，无需编程即可实现高效正弦电机控制，大幅简化开发流程。
●全方位保护机制集成过流、过温及故障诊断功能，内置硬件保护电路确保系统在各种异常条件下的安全运行。
●能效优化设计通过功率因数校正(PFC) 与高效开关技术，提升整体能效的同时降低谐波干扰，满足严苛能效标准。
03 产品的核心作用
在电机驱动系统中，该方案扮演着 “智能动力中枢” 的角色：
●其模块化架构使客户能够快速构建针对压缩机应用的驱动系统，大幅缩短产品上市周期。
●无传感器FOC技术精准控制永磁电机，在空调、大型家电等场景中实现平稳、低噪声运行，提升终端产品体验。
●紧凑型设计释放宝贵PCB空间，PCB尺寸仅为148mm×165mm，助力终端设备实现小型化与高功率密度。

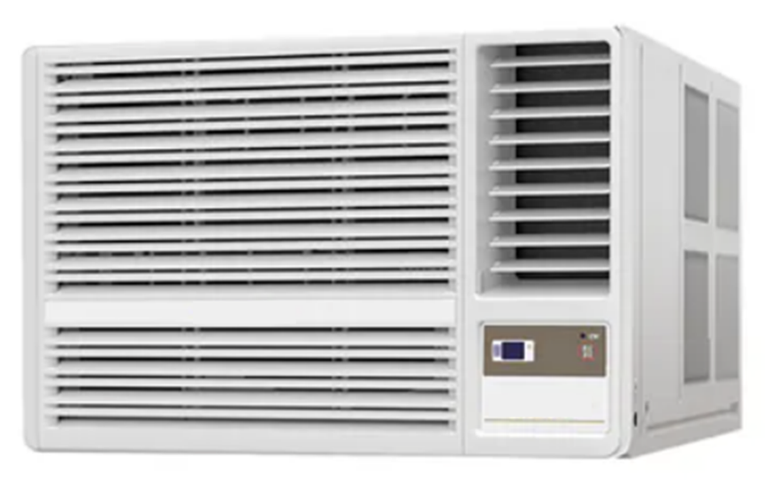

图示2-1.4kW压缩机电机方案的场景应用
04 关键产品竞争力
●卓越功率处理：支持165V~265V宽输入电压范围，最大输出功率达2800W，适用多种应用场景
●高效能效表现：集成PFC功能，提升功率因数，优化能源利用效率
●全面保护功能：内置过流、过温、欠压锁定等多重保护机制，增强系统可靠性
●简化开发流程：基于iMOTION™ MADK模块化平台，配套EVAL-M3-102T控制板，大幅降低设计复杂度
●精准监测能力：提供直流母线电压检测、热敏电阻输出及故障诊断，支持系统状态实时监控
05 市场竞争定位

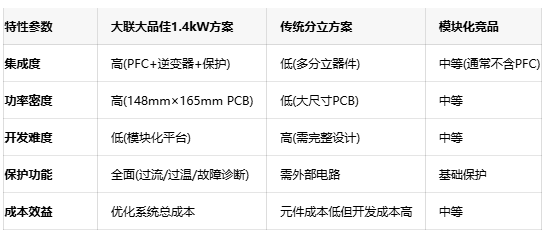

竞争分析：该方案在集成度与功率密度方面建立明显优势。其PFC与逆变器一体化设计减少了外部元件需求，而模块化平台大幅降低了开发门槛，为客户提供了更具价值的综合解决方案。
06 实际应用场景
●大型家电领域：空调压缩机驱动，凭借其高效能与紧凑尺寸，提升能效等级并优化内部空间布局。
●工业驱动系统：泵类、风机等低功率电机驱动场景，利用其全面保护功能与稳定性能，确保工业环境下的可靠运行。
●商用设备：商用制冷压缩机，依托其高功率处理能力与优异热管理，满足持续运行需求。

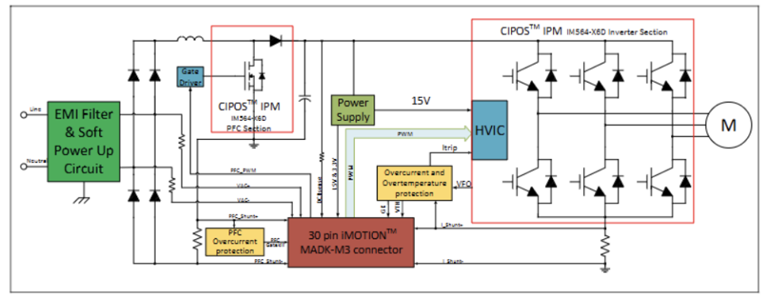

图示3-1.4kW压缩机电机方案的方块图
07 产品供货情况
该方案已正式发布，基于英飞凌EVAL-M3-IM564评估板及CIPOS™ Mini IPM(型号IM564-X6D/IM564-X6DS)。
大联大品佳作为亚太地区领先半导体分销商，可提供完善的技术支持与供应链保障。
大联大品佳基于英飞凌技术的1.4kW压缩机电机方案，通过高度集成、模块化设计与先进控制算法的完美结合，成功解决了低功率电机驱动在空间、能效与成本间的平衡难题。
随着家电与工业设备对能效、小型化要求的不断提升，此类高性能、高可靠性的电机驱动解决方案将成为推动行业创新的关键力量，为下一代高效节能设备奠定坚实基础。
