【导读】新日本无线最新开发了一款面向车载应用的超宽带SPDT射频开关NJG1801BKGC-A，已经正式进入量产阶段。该射频产品符合AEC-Q100等各种汽车电子认证标准。
概要
近年，汽车电子遥控钥匙RKE（Remote Keyless Entry）应用已不光再使用以往的Sub-GHz频段（即频率为1GHz以下，27MHz~960MHz），而是进一步在探讨利用面向下一代Smart Car Access的2.4GHz频段的低功耗蓝牙BLE（Bluetooth Low Energy）或者利用到8.5GHz频段的超宽带UWB（Ultra Wide Band）升级新的安保系统。
在汽车电子部件的实装工程上，为了获得结实的焊接实装及导入自动目视检查装置，往往要求芯片引线间距要0.5 mm以上，并且要有Wettable Flank*封装结构。
符合车载规格AEC-Q100标准是必须的，除此之外，要实装的地方有的是强高温，所以对芯片都会要求耐温125℃。
为了满足这些苛刻的要求，于是我们就开发了符合AEC-Q100 Grade1汽车电子认证标准 （工作温度在 -40 ～ +125℃）的超宽带SPDT射频开关NJG1801BKGC-A。
NJG1801BKGC-A在Sub-GHz到8.5GHz之间非常宽的频率范围内具有良好特性，并且封装的引线间距是0.5mm且是Wettable Flank*封装结构，所以既方便使用又便于导入自动外观检查装置。
NJG1801BKGC-A符合AEC-Q100 Grade1汽车电子认证标准，并且通过了德国汽车工业联合会 (VDA)制定的汽车工业质量标准过程审核VDA6.3的要求。甚至根据客户要求也可提交生产件批准程序PPAP文件。
※ Wettable Flank成型技术：封装的引线框架侧面进行电镀加工的技术
产品特点
● 宽带工作
本产品在0.3GHz ~ 8.5GHz之间的宽频率范围内具有0.35 ~ 0.6dB的插入损耗、18 ~ 28dB的隔离度等良好特性。
由于这些特性，本产品不光用于汽车电子遥控钥匙RKE相关应用，还可用于2.4GHz频段以及5GHz频段的WiFi应用。
● 具有用于车载应用的0.5mm引线间距和Wettable Flank封装结构
在车载应用方面，对芯片强烈要求0.5mm引线间距和Wettable Flank封装结构，本产品已经具备，这样就可以实现结实的焊接实装和导入自动外观检查装置。
● 宽工作温度范围，符合车载规格
符合AEC-Q100 Grade1（-40 ～ 125℃）汽车电子认证标准。
例如，常配有RKE功能的车身控制模块BCM（Body Control Module）具有各种功能，这样处理器周边部件往往会发热甚至产生高温。本产品的工作温度可达125℃，所以应用范围会更广。
本产品也通过了VDA6.3审核要求，还可提交PPAP文件。
产品性能
・切换电压3.0 V typ.
・低消耗电流5.0 μA typ.
・低插入损耗0.35 dB @ f = 0.3 to 2.5 GHz
0.45 dB @ f = 4.9 to 5.9 GHz
0.60 dB @ f = 8.5 GHz
・高隔离度28dB @ f = 0.3 to 2.5 GHz
27dB @ f = 4.9 to 5.9 GHz
18dB @ f = 4.9 to 5.9 GHz
・高P1dB+31 dBm typ. @ f = 0.3 GHz, 2.5 GHz, 5.9 GHz
・封装ESON6-GC 1.6 x 1.6 x 0.78 mm (typ.), 引线间距0.5 mm
・工作温度范围-40 to 125℃
・符合RoHS 标准、无卤化物、MSL1

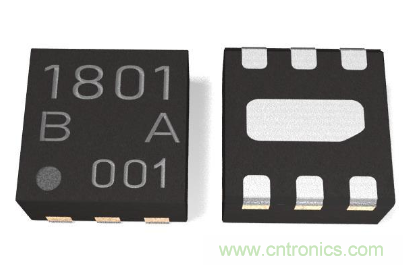

产品外观图
应用
● 车载RKE用途
● BLE, UWB用途
● WLAN用途
● 其他通用射频开关用途
