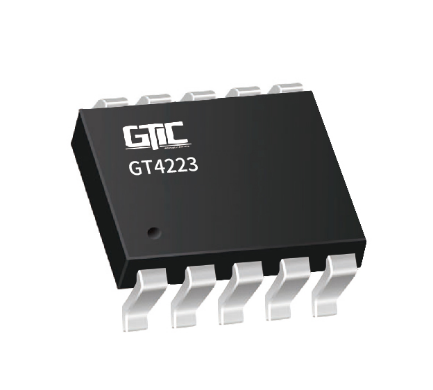

【导读】GT4223是一款具有超低电阻的两路单刀双掷（Single-Pole Double-Throw, SPDT）模拟开关。在4.2V电源电压下，GT4223的电阻仅为0.4Ω。该开关具备双向传输功能，且具有100MHz的高带宽。其优秀的通道间串扰抑制能力和关断隔离可确保噪声干扰的最小化。本产品可在-40℃ ~ +85℃区间内以1.65 V ~ 5 V的供电正常工作。这些特性使得该开关适用于手机、手持移动终端、便携式检测仪器和电源供电系统等场景中。     GT4223提供MSOP10、QFN1.8×1.4-10L和DFN3×3-10L封装，支持多种产品系统的设计需求。

功能特性

供电范围：1.65 V ~ 5 V

导通电阻：0.4 Ω @ V+ = 4.2 V（typ）

通道电阻匹配：0.08 Ω（typ）

导通电阻平坦度：0.06Ω（typ）

高关断隔离度：-70 dB @ 100KHz

串扰：-90 dB @ 100KHz

开关方式：先断后合（Break-Before-Make）

-3 dB带宽：100 MHz

工作温度：-40℃ ~ +85℃

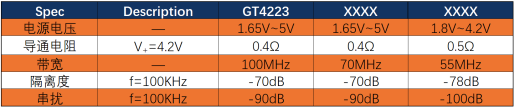

产品优势

GT4223具有较低的导通电阻：0.4 Ω

带宽较宽，能够对高速信号进行传输

隔离度与串扰抑制性能优秀，信号传输失真小

典型应用

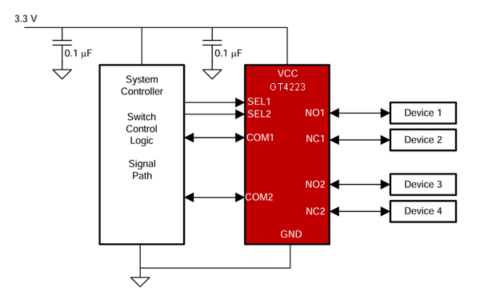

GT4223典型应用框图

关于谷泰微电子

江苏谷泰微电子有限公司是精密信号链芯片公司，致力于模拟芯片及高精度信号链芯片领域的产品设计与销售。公司拥有丰富多样的模拟芯片系列产品，广泛应用于工业控制、电动智能汽车、测试测量、再生新能源、智能制造、智能建筑、环境环保、数字健康医疗等产业领域。
