艾为电子推出45V低Ron和低Coff的天线调谐开关AW17245FCR

发布时间：2024-05-29 责任编辑：lina

【导读】随着移动通信技术的发展，UE所支持的频段和CA、ENDC组合越来越多，MIMO技术使得所需的天线数量成倍增加。与此同时，天线的可利用空间却越来越少，这使得天线的设计也愈加复杂。天线调谐开关的应用拓展了天线的工作频率和环境条件，优秀的调谐机制能够很好地解决上述问题。

随着移动通信技术的发展，UE所支持的频段和CA、ENDC组合越来越多，MIMO技术使得所需的天线数量成倍增加。与此同时，天线的可利用空间却越来越少，这使得天线的设计也愈加复杂。天线调谐开关的应用拓展了天线的工作频率和环境条件，优秀的调谐机制能够很好地解决上述问题。

AW17245FCR是应用于45V条件下的4xSPST天线调谐开关，具有低关断电容Coff和低导通电阻Ron，有助于在调谐中获得更好的TRP和TIS。

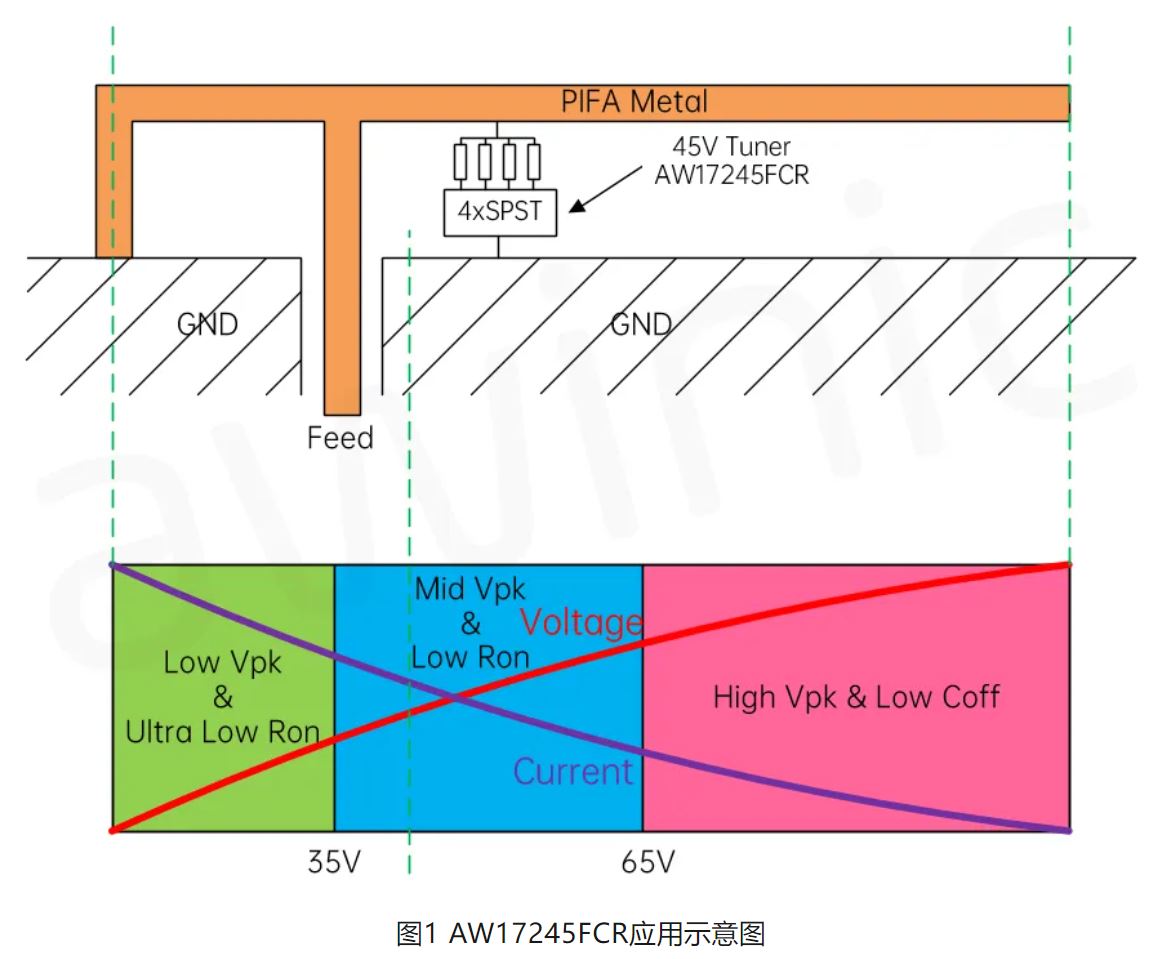

AW17245FCR主要用于孔径调谐（如图1），位于PIFA天线的低压区（45V），通过调整RF端口的负载和改变Tuner状态，使得PIFA天线的等效电长度改变，进而改变天线的最佳辐射频率。

艾为电子推出45V低Ron和低Coff的天线调谐开关AW17245FCR

AW17245FCR主要特性

频率范围：0.4~6GHz
关断电容Coff：170fF@2.7GHz
导通电阻Ron：1.5Ω@2.7GHz
谐波水平：-80dBm@GSM850/1900
峰值耐受电压Vpeak：＞45V
VIO供电，无需额外供电
支持MIPI RFFE V2.1接口
封装：QFN 1.5mm x 1.1mm– 10L

产品优势一

低关断电容Coff和低导通电阻Ron

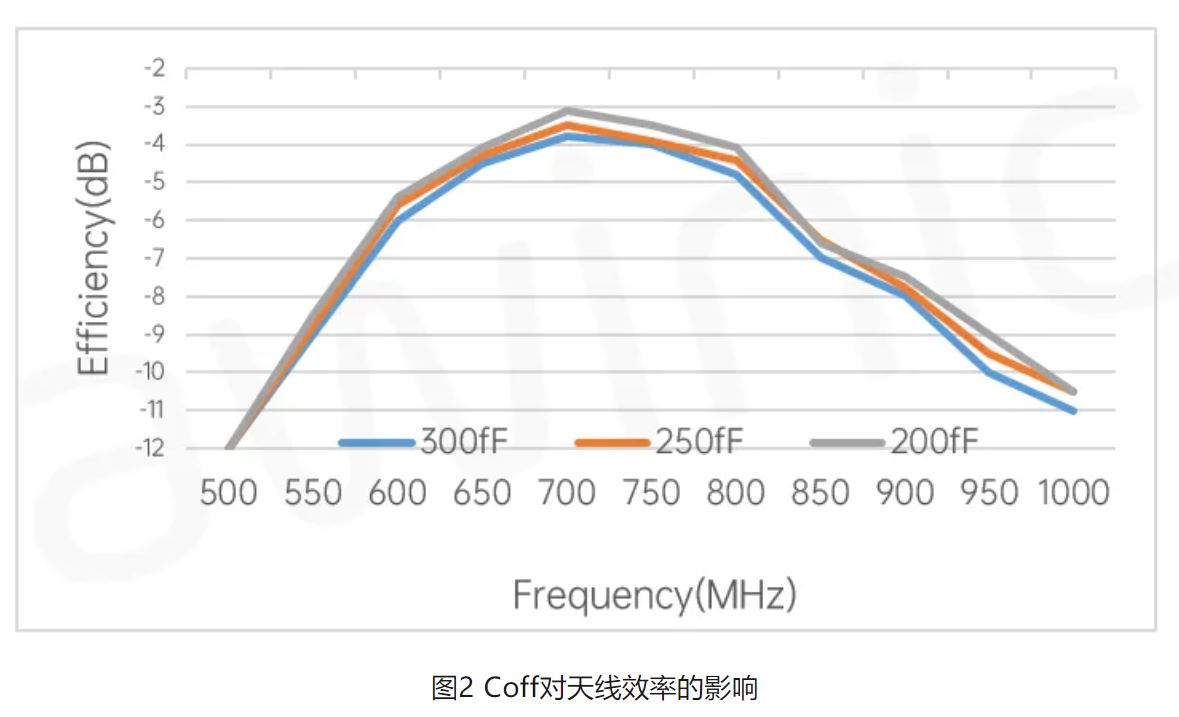

当所需的Vpeak确定后，关断电容Coff和导通电阻Ron在决定天线效率方面占主导作用。较小的Coff具有较高的Q值，高Q值在特定频率上会提高天线的效率，如图2所示。

另外，Coff与走线电感共同作用产生的谐振很可能落入所需频段内，这种谐振将会影响端口间的隔离度等指标。导通电阻Ron直接增加了天线系统的欧姆损耗，对天线效率的影响更为直接，如图3所示。

对于低压Tuner（45V）而言，Ron比Coff更加重要。AW17245FCR的Coff和Ron分别为170fF@2.7GHz和1.5Ω@2.7GHz。实际应用中，有助于天线工程师设计出效率优异的天线系统。

产品优势二

MIPI控制下的多开特性

AW17245FCR使用MIPI RFFE V2.1接口控制，能够实现多端口同时开启。

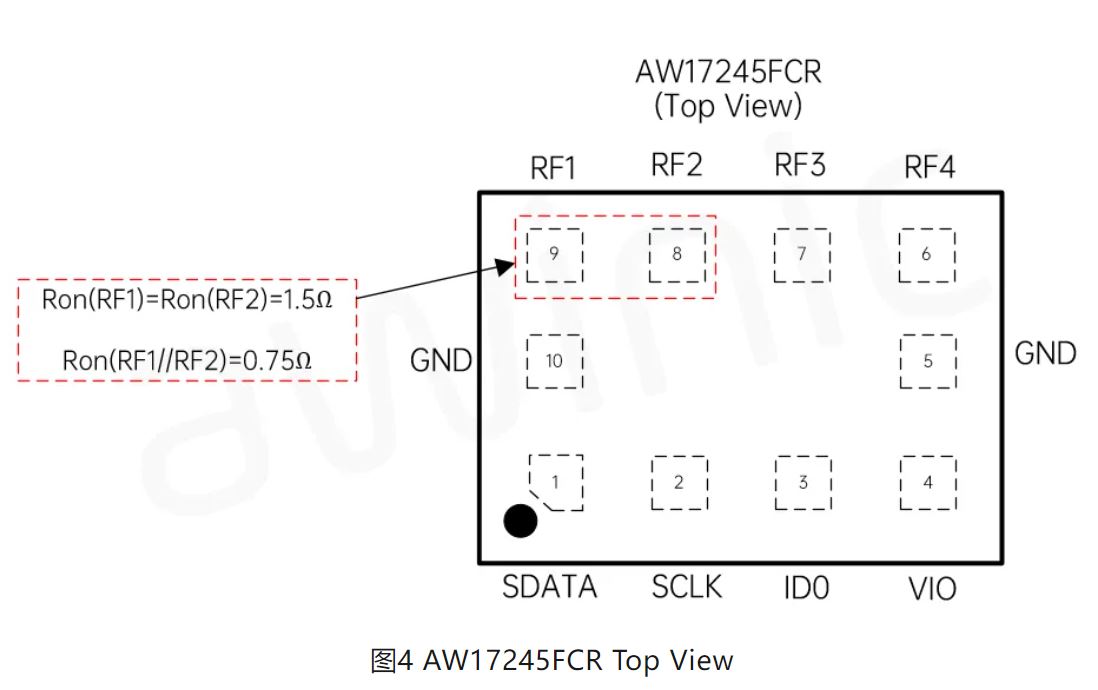

如图4所示，RFx的Ron为1.5Ω@2.7GHz，RF1和RF2同时开启后的Ron为0.75Ω@2.7GHz，实现更低的损耗，进而获得更高的天线效率。此外，多端口同时使用还能够拓展器件可调谐的范围，使得天线支持更多的频段成为可能。

艾为电子推出45V低Ron和低Coff的天线调谐开关AW17245FCR

产品优势三

优异的谐波水平

Tuner是最接近天线的器件，谐波指标尤为重要，谐波会直接影响终端RSE认证结果。3GPP规定RSE限值为≤-36dBm，考虑到其他器件也会有谐波，通常对Tuner器件本身的谐波限值为-40dBm甚至更低。

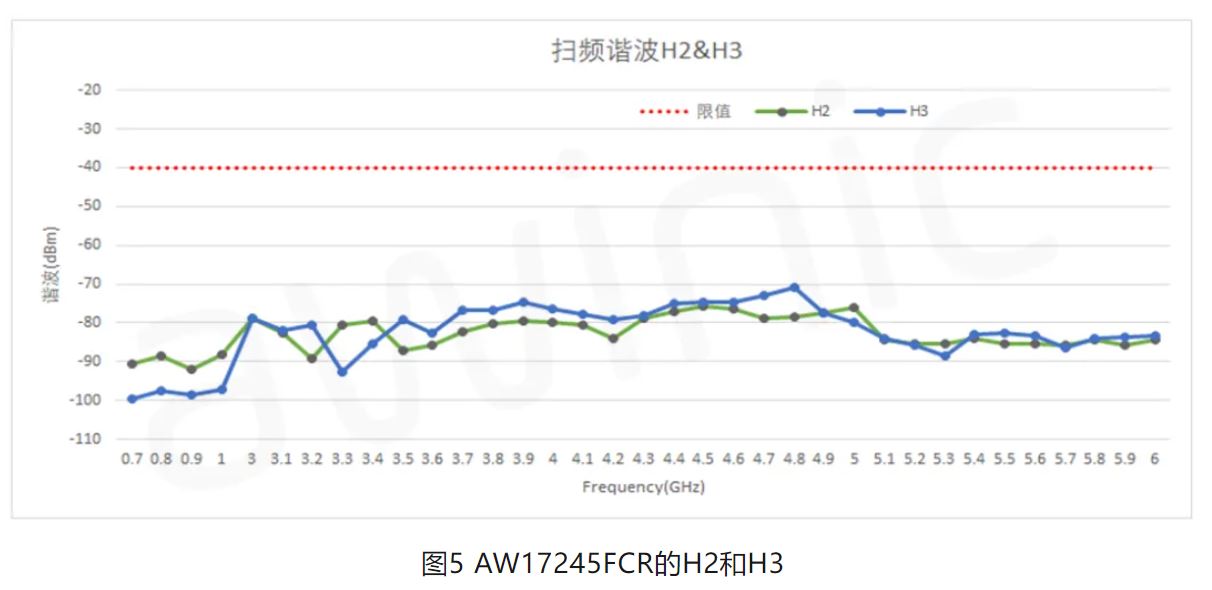

艾为发布的所有Tuner产品其谐波水平都远远低于-40dBm。如图5所示，AW17245FCR 在全频段的H2（二次谐波）和H3（三次谐波）指标均低于-70dBm，对于RSE认证而言是足够安全的。

总结

AW17245FCR具有极低的Coff、Ron，在调谐过程中有利于提高天线的效率。同时，优异的谐波水平对于终端RSE认证足够安全。支持MIPI RFFE V2.1，AW17245FCR可以实现RF端口多开组合。多开可以进一步降低欧姆损耗，提高天线的效率。除此之外，丰富的调谐状态更好地拓展了天线的工作频率和环境条件。

文章来源：艾为之家
