东芝推出全新低压驱动光继电器系列

发布时间:2019-06-11 责任编辑:lina

【导读】东芝宣布,其作为小型化尖端光继电器领域的业界领先企业,现推出了光继电器新家族(共五款),均采用业界最小型[1]封装S-VSONR4(2.0mm×1.45mm)。新产品适用于自动测试设备、存储测试器、SoC/LSI测试器和探针卡等。即日开始供货。

东芝电子元件及存储装置株式会社(“东芝”)宣布,其作为小型化尖端光继电器领域的业界领先企业,现推出了光继电器新家族(共五款),均采用业界最小型[1]封装S-VSONR4(2.0mm×1.45mm)。新产品适用于自动测试设备、存储测试器、SoC/LSI测试器和探针卡等。即日开始供货。

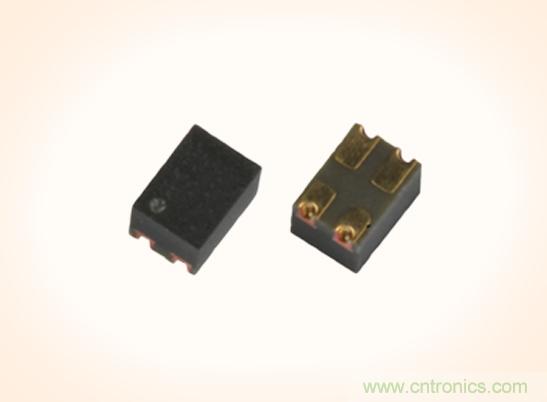

 东芝推出全新低压驱动光继电器系列

TLP34xxSRL系列(两款产品)和TLP34xxSRH系列(三款产品)都具备输入电压驱动特性。TLP3406SRL和TLP3407SRL支持1.8V(典型值)至3.3V(典型值)的直流电压范围,而TLP3406SRH、TLP3407SRH和TLP3412SRH则支持3.3V(典型值)至5V(典型值)的直流电压范围,上述特性能够提高对目前低压FPGA的兼容性。

这些新款光继电器采用微型S-VSONR4封装,需要2.9mm2的贴装面积,该封装与东芝的上一代封装VSONR4(2.75mm×1.45mm)相比,尺寸缩小大约27%。此外,这些光继电器都内置输入电阻,无需使用外置输入电阻,从而节省空间。微型封装及其空间要求有助于工程师设计出尺寸更小的测试板,特别是探针卡。它还允许增加电路板上的光继电器数量,以实现更高密度的解决方案。

尽管采用微型封装,但新款光继电器能够驱动较大电流:TLP3406SRx可驱动高达1.5A的电流,断态电压VOFF为30V,导通电阻Ron为0.2Ω(最大值);TLP3407SRx可驱动高达1A的电流,VOFF为60V,Ron为0.3Ω。TLP3412SRH可驱动高达0.4A的电流(VOFF=60V/Ron=1.5Ω)。因此它们非常适用于多种测试设备的电源应用。所有这些新产品都确保支持高达110℃(最大值)的工作温度。

特性:
任意电压输入控制光继电器的最小封装:贴装面积2.9mm2(典型值)(截至2019年6月4日);
控制信号采用双输入电压:直流1.8V(典型值)和直流3.3V(典型值);
VOFF支持30V/60V,ION支持0.4A至1.5A。

应用:
自动测试设备(ATE)、存储测试器、SoC和LSI测试器和探针卡。

主要规格:
(@Ta=25℃)
东芝推出全新低压驱动光继电器系列

注释:
[1] 贴装面积2.9mm2。针对光继电器产品;东芝调查,截至2019年6月4日。
* 公司名称、产品名称和服务名称可能是其各自公司的商标。
