【导读】JAE推出了MX77D系列板对线连接器，该连接器是MX77系列板对线连接器的低背化版本，与目前正在销售的MX77A型连接器的登场，将为客户提供更多更优质的选择。
概 要
由于汽车内部的组装空间有限，随着ADAS传感器、互联汽车通信设备及各种其他电子控制单元(ECU)的设计研发，更需求ECU本身要小型化、薄型化发展，连接器的组装也被要求必须越来越紧凑。针对这一市场，JAE在2018年研发推出了一款适用于汽车ECU的小型化、低背型MX77A系列连接器，并向国内外汽车厂商及一级厂商进行供货。
近年来，由于电动汽车(EV)和插电式混合动力汽车(PHEV)对电池容量的更大需求，为了确保组件的组装空间，导致电池模块(包括电池监控用ECU)内部的连接器趋于更小型化、低背化发展。在此背景下，我们扩充了MX77系列车载板对线连接器的产品阵容，新开发了MX77D系列插座连接器(电缆边)，该产品的外形比现有产品高度低30%，能更好的满足客户的小型化需求。
MX77D型采用了防止电缆卷进锁定部的制造结构，锁定部的结构简化高度为9.5mm，比MX77A型(高度：13.5mm)降低了30%。此外，原来只适用于MX77A型连接器最后一个位置的ISO(薄壁)0.35sq，现在适用于所有的极点。
虽然插座外壳高度降低，但插座端子和板侧的配接头依然可以与MX77A系列相配合。 此外，MX77D型产品与MX77系列产品一样，也有4～40针的产品供客户进行选择。
ADAS：Advanced Driver Assistance System 高级驾驶辅助系统
MX77A系列： https://www-c.jae-s.com.cn/topics/detail/id=1730
EV/PHEV电池系统的连接器解决方案： https://www-c.jae-s.com.cn/connector-special/ev_phev_batterysystem

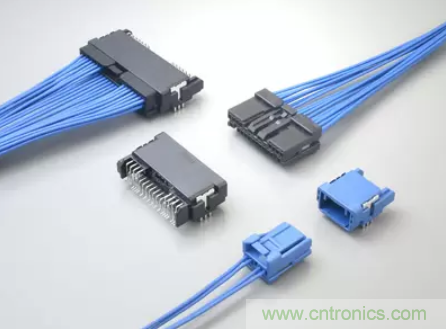

使用图

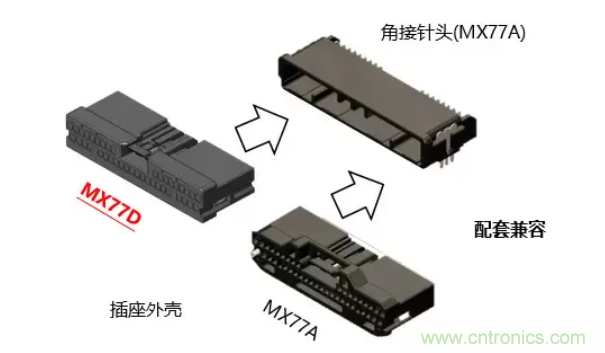

与MX77A的兼容性
特征
● 超紧凑的0.4mm(引脚宽度)端子尺寸。
● "MX77D "型的插座（电缆）边的高度为9.5mm（板边连接器为传统的MX77A型，安装高度为9.7mm的紧凑型角SMT型）
● 插座端子与MX77A系列产品构造相同，能有很好的抵抗外力
● ISO(薄壁)0.35sq可用于所有适用电缆（MX77A仅适用于连接器的边端位置）
● 测试标准：USCAR2等
适用市场
汽车车身系统的各种ECU，汽车电池系统的设备，BMS(电池管理系统)等

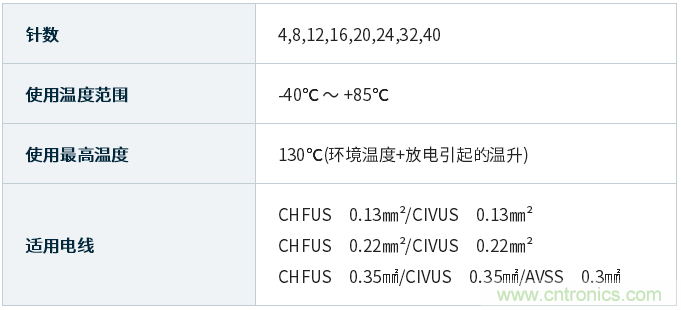

一般规格

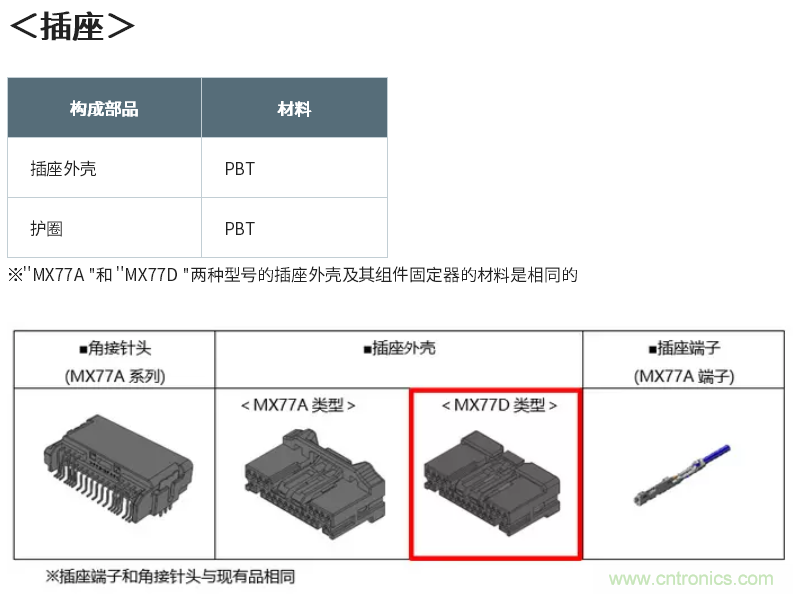

材料/规格

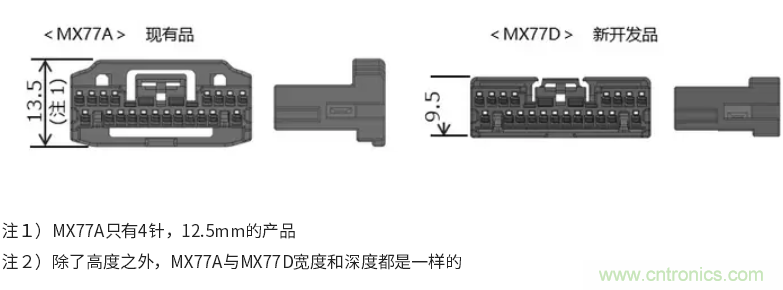

高度比较
