日本航空电子成功研发了车载摄像头用的高速传输「MX55J系列」连接器。



概 要



近几年，随着汽车市场中车载相机的普及发展，JAE也相对应的研发了新产品。今后，我们也会以ADAS，自动驾驶、物联网为关键词，更加追求产品的高性能化以及高适配率，这样可以增加我们的信息流量，推进高像素数字化的进程，并且使我们的产品更加趋近于高性能的：高传输速度、配备数量增加的同时实现省空间化的发展。



此背景下，JAE开发了运用于车载摄像头的高速传输小型「MX55J系列」连接器。本产品，可以支持LVDS下1.5Gbps级(根据情况)的视频信号的传送，为了应对客户的需求，将原来摄像头上使用的尺寸为24mm×27mm的后壳连接器变更为适配于车载摄像头使用的尺寸为23mm×23mm的更加小型化的连接器。同时，GND连接构造确保了EMI对策的耐噪性能，实现了高防水性等优秀的耐环境性能。此外，通过变更线端连接器的定位柱可4个方向抽出线束的直角型，并能防止误插。加上直管型，实现丰富的配对组合而选择性的小型、高保持力的连接器设计。



※不单独贩售连接器单品，和线束配合出售。



GND：接地



特 征



・实现与差分信号LVDS对应的传输特性



・后壳连接器设置为标准的车载摄像头尺寸(23 mm×23 mm)



・配合线束销售，确保了传送性能以及信赖性



・通过用GND外壳覆盖整个连接器并将端子用作接地来增强EMI措施



・在连接器的嵌合部使用了机械锁，实现了抗翘动构造



・设置定位柱，防止误插



・变更线端连接器的定位柱可从4个方向抽出线束(直角型)



・小型的同时实现高保持力性能



・防水性能优秀(组合/单体100kPa防水，相当于IP69K级别)

・兼容STQ电缆



STQ：屏蔽双绞线



适用市场



车载摄像头



一般规格

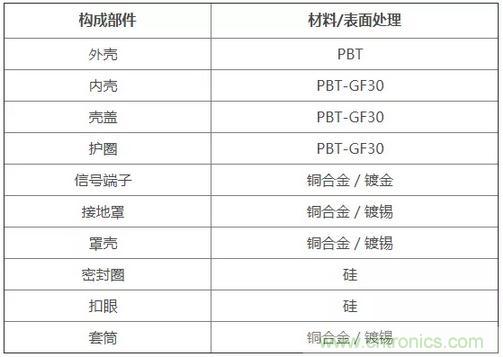

材料/表面处理



≪MX55J≫



■线束连接器





■后壳连接器





■PCB连接器
