JAE扩展了产业机器用一键式防水连接器JL10系列

发布时间:2020-11-13 责任编辑:wenwei

【导读】JAE研究开发了作为JL10系列一键式圆形防水连接器的新变种,本次推出的新产品增加了电源和制动器相结合的独创排列方式,大大提高了使用在工业机器人等伺服电机上的便利性。

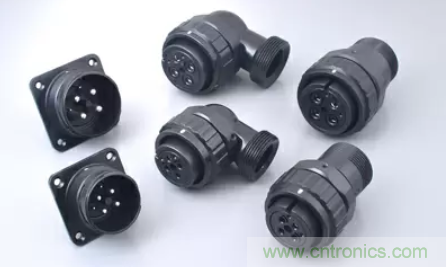

JAE扩展了产业机器用一键式防水连接器JL10系列

如今,工业机器人被广泛应用于生产线,以提高生产效率和质量,节省人力,实现生产线的自动化随着多关节机器人,协作机器人等工业机器人的智能变种不断扩大,其性能和设计也不断提高,机器人内部使用的连接器因空间的限制而被要求小型化、紧凑型发展。

JAE一直为广大客户持续提供着JL10系列产品,该系列产品有多种变异产品,作为各类工业设备的接口使用。这次,除了迄今为止JL10系列遵循的MIL-DTL-5015规格的排列外,还将谋求小型化的原创排列类型追加到“JL10系列”的变异产品,并且已经开始销售。

本产品共有6个触点,其中4个触点为电源触点,2个触点为制动触点,作为不同于MIL标准的独创性安排,其外壳尺寸比传统的电源/制动组合型小一号。这样可以扩大伺服电机内部的空间,有助于完善机器人的内部布线,随着线装性能的提高,机器人的整体设计也会有所改进。同时,触头采用压接方式,与传统的焊接方式相比,提高了接线的操作功能。

MIL-DTL-5015标准:广泛用于工业应用的连接器标准。

与旧产品的尺寸比较

当电源和制动器组合使用时,传统方法需要使用外壳尺寸较大的连接器,而本连接器的外壳尺寸已缩小到与电源外壳相同的尺寸。

特征

●     一键锁配,操作方便,抗震性好
●     与符合MIL-DTL-5015标准的插座具有安装兼容性
●     连接器配接时具有IP67等级的防水性能
●     通过UL,TÜV认证
●     角型插头外形低矮,有8个电缆拉出方向可供选择
●     除了“咔哒”的锁扣声之外,还可以通过目视确认嵌合情况
●     压接对应(插座)
●     独创的复合类型,有4个电源端子和2个信号端子的同时体积小巧

适用市场

机器人,机床,半导体制造设备等各种产业设备

一般规格

JAE扩展了产业机器用一键式防水连接器JL10系列

材料/规格

JAE扩展了产业机器用一键式防水连接器JL10系列
JAE扩展了产业机器用一键式防水连接器JL10系列
