重构SoC神经中枢!芯来科技多协议高速接口IP核突围芯片生态

发布时间:2025-08-21 责任编辑:zoe

【导读】在AI算力爆发与Chiplet技术落地的2025年,芯来科技推出支持PCIe 4.0/DDR4/千兆以太网的多协议高速接口IP矩阵。通过独创的可重构控制器架构,该系列IP实现23%的布线资源优化与0.5ns跨时钟域延迟,为国产自动驾驶芯片、边缘AI加速卡提供硅基"高速公路系统"。





技术难点及应对方案

面对28nm以下工艺节点三大挑战:

  1. 时序收敛瓶颈:采用门控时钟矩阵技术,将时钟偏斜压缩至15ps以内

  2. 协议兼容冲突:动态配置引擎支持PCIe/USB/DDR协议实时切换

  3. 信号衰减加剧:集成自研EQ补偿算法,在10英寸走线下保持12.8Gbps信号完整性




核心作用

扮演异构芯片的"神经传导系统":

  • PCIe 4.0控制器实现16GT/s片间互连,支持Chiplet堆叠

  • DDR4控制器提供51.2GB/s峰值带宽,满足NPU数据吞吐

  • 千兆以太网MAC内置硬件时间戳,实现纳秒级工业网络同步


产品关键竞争力

弹性配置架构:PCIe控制器支持X1/X2/X4通道动态拆分
能效突破:在16nm工艺下DDR4 PHY功耗仅1.2pJ/bit
生态协同性:原生适配芯来RISC-V处理器,总线延迟降低40%

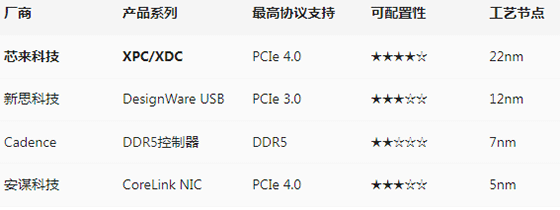

同类竞品对比分析





实际应用场景

  1. 自动驾驶域控制器:单芯片驱动8路4K摄像头数据融合

  2. AI推理模组:通过PCIe 4.0×4实现4张加速卡级联

  3. 5G工业网关:千兆以太网MAC支持IEEE 1588精准时钟同步

  4. RISC-V开发板:USB OTG实现终端设备双角色切换


产品供货情况

全线IP核已开放授权,采用分层许可模式:

  • 基础授权费50万元起

  • 基于量产的版税分成方案

  • 提供FPGA验证平台即时测试


结语

芯来科技高速接口IP矩阵的诞生,标志着国产半导体IP在协议栈深度整合领域取得实质性突破。随着Chiplet异构集成趋势加速,这套"硅基连接器"或将成为打破进口IP垄断的关键支点。
