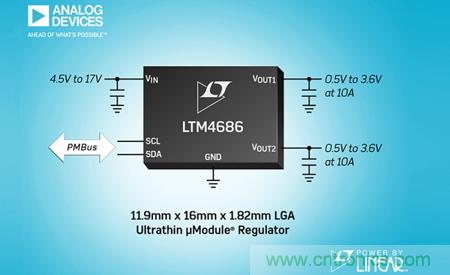

ADI宣布推出 Power by Linear™ LTM4686，该器件是一款双通道 10A 或单通道 20A 超薄型降压型 µModule®稳压器，具有一个 PMBus 接口，采用 16mm x 11.9mm x 1.82mm LGA 封装。1.82mm 的封装高度使得 LTM4686 在 PC 板上可放置到非常靠近其负载 (例如 FPGA 或 ASIC) 的地方，同时两个扁平封装器件可共用一个散热器。
超薄型封装使 LTM4686 还能够安装在 PCB 的背面，从而省出正面空间以用于放置存储器和收发器 IC 等组件。这使得 LTM4686 适合高度受限的应用，例如机架安装的电信交换器和路由器、RAID 系统以及测试和测量设备。PMBus 接口使用户能够测量和变更电压、负载电流和温度等主要电源参数。用户还可以通过 PMBus 接口设置排序、故障门限和响应，并将数值和故障记录数据存储在内置 EEPROM 中。
LTM4686 在 4.5V 至 17V 输入电源电压范围内工作，而 LTM4686-1 则在 2.375V 至 17V 输入电源电压范围内运行。这些电源模块在 –40°C 至 125°C 温度范围内以 ±0.5% 的最大 DC 输出误差调节 0.5V 至 3.6V 输出电压。它们在 12VIN 至 1.0VOUT转换的满负载条件下提供 80% 的效率。在 85°C 的环境温度和具有 400LFM 气流的情况下，LTM4686 可在 5VIN 至 1VOUT 转换操作中提供 18A 电流。电流模式控制实现了多个模块的并联配置运行，以提供更大的输出电流。其内部开关频率可设定在 250kHz 至 1MHz，亦可同步至一个频率范围为 250kHz 至 1MHz 的外部时钟，以适合那些对噪声敏感的应用。
可配置的 LTM4686 拥有保护功能，包括过压和欠压、过流和过热保护。如果发生某种故障，则自动将数据保存到 EEPROM，而且可通过一个 I2C 接口读取故障记录，并随后在这里对其进行分析。如欲评估 LTM4686 的性能，可使用 LTpowerPlay® GUI、DC1613 USB 至 PMBus 转换器、DC2086 编程适配器和演示套件。
特性概要：LTM4686
双通道、快速模拟环路，具有用于控制和监视的数字接口
双通道 10A 或单通道 20A 输出
宽输入电压范围：4.5V 至 17V，2.375V 至 17V并具辅助 5V 偏置电压 (LTM4686-1)
输出电压范围：0.5V 至 3.6V
在整个温度范围内具有 ±0.5% 的最大 DC 输出误差
恒定频率电流模式控制
可实现多个模块的并联和均流
片内 EEPROM
超薄型 16mm x 11.9mm x 1.82mm LGA 封装
