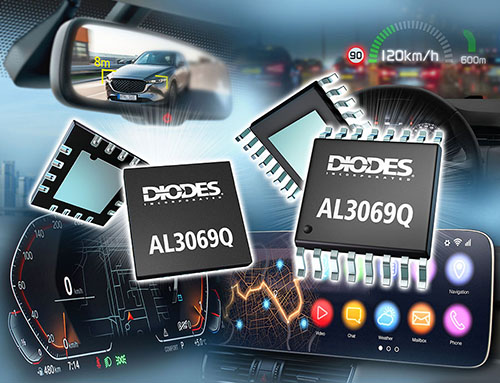

【导读】Diodes公司最新推出的AL3069Q汽车级升压控制器，专为现代汽车显示系统打造高效可靠的背光解决方案。这款60V高效率器件集成了四个高精度灌电流通道，支持更大尺寸的LED显示面板，并配备全面的诊断功能，为信息娱乐系统、仪表盘和抬头显示器等关键应用提供卓越的性能保障。
Diodes公司最新推出的AL3069Q汽车级升压控制器，专为现代汽车显示系统打造高效可靠的背光解决方案。这款60V高效率器件集成了四个高精度灌电流通道，支持更大尺寸的LED显示面板，并配备全面的诊断功能，为信息娱乐系统、仪表盘和抬头显示器等关键应用提供卓越的性能保障。
核心特性：四大技术优势解析
1. 宽电压适应能力
●输入电压范围：4.5V至60V
●兼容12V、24V和48V汽车电源轨
●升压工作频率100kHz至1MHz可调
●支持高效率与紧凑型PCB布局的灵活选择
2. 精准电流控制性能
●四个独立的80V灌电流通道
●通道间电流匹配精度达±0.5%
●每通道持续输出250mA，脉冲电流400mA
●支持最长达32英寸（对角线）LED面板
3. 先进调光技术
●支持PWM转模拟调光模式
●100Hz下达1/5000最小占空比
●有效减少LED色偏现象
●确保精确的亮度控制
4. 全面保护机制
●15种系统保护功能
●包括逐周期电流限制、软启动
●可编程过压保护、过热保护
●LED开路/短路、电感短路等全方位防护
应用价值：提升汽车显示系统可靠性
系统安全增强
AL3069Q内置专用故障指示器（FAULTB）引脚，实时报告系统状态，结合多重保护机制，显著提升汽车显示系统的安全性和可靠性，满足严苛的汽车电子标准要求。
设计灵活性优化
器件提供TSSOP-16EP和U-QFN4040-16两种紧凑封装选项，在保持高性能的同时，为空间受限的汽车电子应用提供了理想的解决方案。
产业应用覆盖
除了汽车级AL3069Q版本外，Diodes还提供标准合规的AL3069型号，满足工业和商业应用需求，实现技术方案的多领域覆盖。
技术亮点：创新功能详解
精准的电流匹配
±0.5%的电流匹配精度确保显示面板的亮度均匀性，消除可见的亮度差异，提升视觉体验质量。
自适应升压控制
智能的升压电压控制算法，根据负载条件自动优化工作参数，确保系统在不同工况下保持最佳性能。
全面的诊断覆盖
从LED状态监测到电源系统保护，AL3069Q提供了业界领先的诊断覆盖范围，为系统维护和故障排查提供有力支持。
市场前景：助力汽车显示技术升级
随着汽车数字化座舱的快速发展，对大尺寸、高可靠性显示背光解决方案的需求持续增长。AL3069Q凭借其卓越的性能指标和全面的功能集成，有望成为下一代汽车显示系统的核心驱动方案，推动汽车显示技术向更高水平迈进。
