在当今电子设备向高性能、小型化发展的背景下，电源管理芯片的性能直接决定了整个系统的稳定性和能效表现。共模半导体最新推出的GM2400系列同步降压稳压器，以其卓越的功率密度和全面的功能集成，为空间受限、高效率要求的应用提供了理想的电源解决方案。这款芯片凭借3.4V至42V的宽输入电压范围和高达6A的连续输出电流，在工业控制、汽车电子、通信设备等领域展现出独特的价值。
一、产品概述：高性能电源管理的全能选手
GM2400系列是共模半导体推出的一款高性能高压同步降压稳压器，包含GM2400、GM24001和GM24002三个型号，专为空间受限、高效率要求的应用而设计。
该系列芯片采用紧凑的3mm×3mm或3mm×4mm QFN封装，在极小占板面积下实现了强大的电源管理能力。
GM2400系列凭借其宽电压范围、低EMI特性和高转换效率，成为高压降压应用中的佼佼者，堪称国产替代的优质选择。

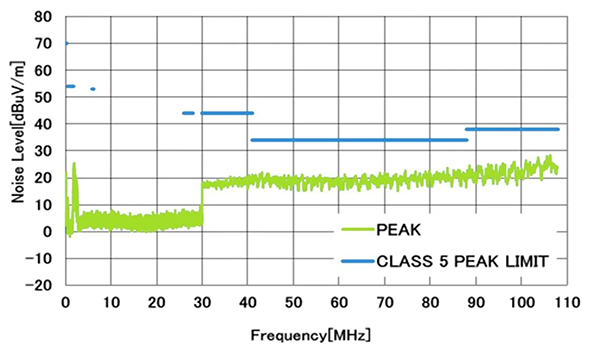

GM2400_DEMOZ CISPR25 Conducted Emission
(Voltage Method)

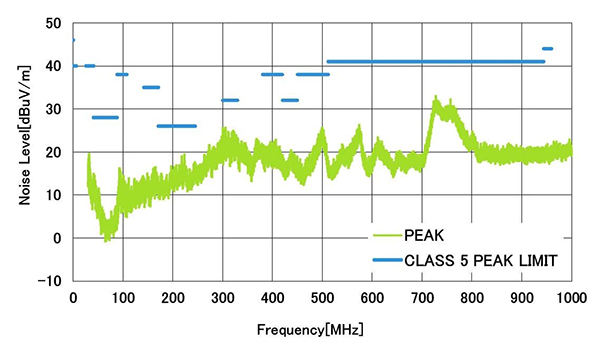

GM2400_DEMOZ CISPR25 Radiated Emission
(Horizontal)

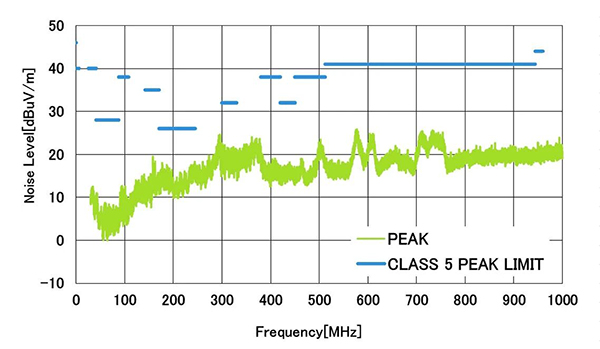

GM2400_DEMOZ CISPR25 Conducted Emission
(Vertical)
二、产品特性：多项性能突破满足严苛需求
GM2400系列在多项性能参数上达到了行业领先水平，使其能够适应各种严苛的应用环境。
●宽电压覆盖能力：输入电压范围覆盖3.4V至42V，输出电压支持0.8V至VIN宽范围可调，能够直接为微处理器、FPGA/ASIC、各类传感器、通信模块和电池管理提供0.8V、1V、3.3V、5V或12V等标准电压。
●高效的能源转换：拥有4µA超低静态电流（输出处于全面调节状态时），在2MHz的开关频率下转换效率可达93%，有效减少能源浪费。
●可编程开关频率：支持200kHz至3MHz的可调频率范围，用户可根据实际需求在效率与元器件尺寸间做出最佳平衡。
●宽广的工作温度：结温范围覆盖-55℃至+150℃，即使在极端温度条件下也能稳定工作。
●全面的保护功能：配备了软启动、过流保护(OCP)、热关断保护(OTP)、输入欠压锁定(UVLO)以及电源良好(PG)信号等全方位保护功能。

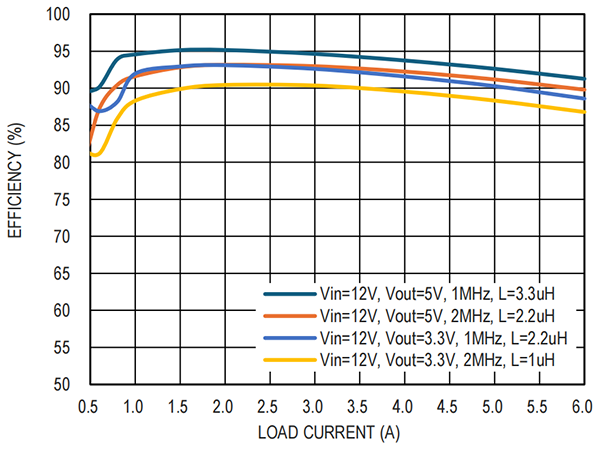

效率曲线，VIN = 12V
三、产品优势：破解电源设计难题的利器
●低EMI设计，简化产品认证
GM2400系列采用超低EMI架构，最大限度地降低了EMI/EMC辐射，能在复杂的电磁环境和动态负载条件下可靠工作。
该芯片同时提供了FPWM（强制连续导通模式） 和扩频调频模式，大大简化了电磁兼容性(EMC)测试和产品认证的难度。
●小封装，高功率密度
GM2400系列采用3mm×3mm或3mm×4mm QFN封装，这种小巧的封装形式在空间受限的PCB板上优势尽显。
高度集成的电源开关和关键电路，不仅节省了宝贵的PCB面积，还降低了电路设计的复杂性和成本，提高了系统的可靠性。
●卓越的动态响应与低压差性能
在设备运行过程中，负载电流难免会出现剧烈、快速的跳变。GM2400系列凭借快速的控制环路，能在负载电流突变时将输出波动抑制在极小范围内，确保设备稳定运行。
当输入电压与输出电压非常接近时，GM2400系列具备的近100%占空比能力，能将输入输出之间的压差降至最低，显著提升低压差条件下的转换效率。

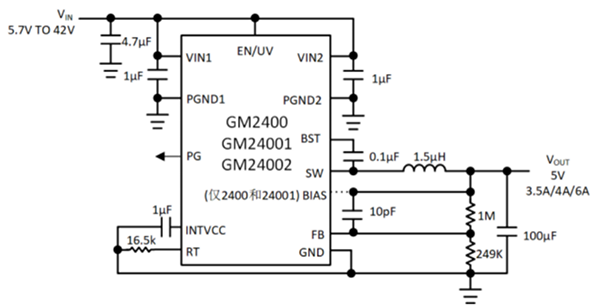

2MHz 典型应用
四、突破性技术亮点：重新定义电源管理边界
GM2400系列在多方面实现了技术突破，为电源管理芯片设立了新的标杆。
●高开关频率与全范围性能：GM2400系列可在全电压范围、全温度范围、全负载情况下，实现高达3MHz的开关频率，这在同类产品中极为罕见。
高开关频率允许使用更小的电感和电容，进一步减小了整个电源解决方案的占板面积。
●先进的低功耗技术：4µA的超低静态电流使GM2400系列在小负载电流条件下也能实现极高效率，这对于电池供电的常开型设备尤为重要。
此类设备大部分时间处于待机或低功耗状态，静态电流的大小直接决定了待机时间的长短。
●优化的热性能与可靠性：高度集成的功率MOSFET将峰值转换效率提升至93%以上，既减少了热能损耗，也提升了系统可靠性。
宽广的结温范围(-55°C至150°C)使芯片能够适应各种恶劣的工作环境，包括高温的工业应用和严寒的汽车环境。

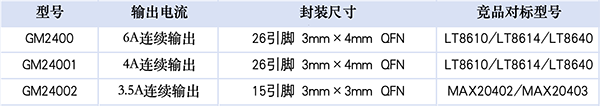

对标产品
五、市场竞争与竞品分析：国产替代的实力担当

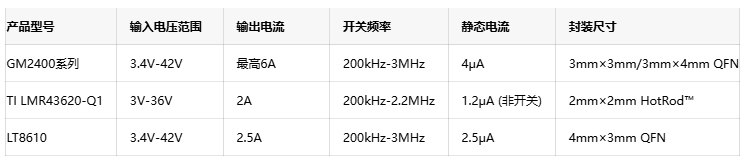

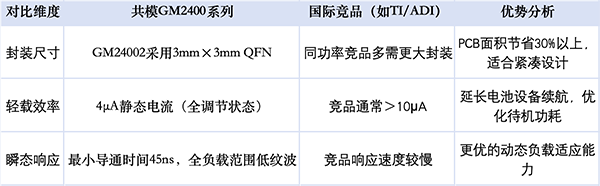

为了更好地理解GM2400系列的市场定位，我们将其与国内外同类产品进行了比较：
从对比可以看出，GM2400系列在输出电流能力和最高开关频率方面都具有明显优势，特别适合需要大电流输出和高功率密度的应用场景。
GM2400系列可直接替代LT8610、LT8614、LT8640、MAX20402和MAX20403等国际品牌产品，为国内客户提供了可靠的国产替代方案。
六、应用领域：多行业适用的电源解决方案
GM2400系列凭借其卓越的性能和可靠性，在多个领域都具有广泛的应用前景：
●工业控制：宽广的工作温度范围和良好的抗干扰能力，使其能够适应复杂的工业环境。
●汽车电子：符合AEC-Q100标准，支持40V的负载突降，提供3.3V和5V固定VOUT选项，适合汽车电源系统。
●通信设备：低EMI特性和快速动态响应，确保在通信设备中不会干扰敏感的信号处理电路。
●医疗仪器：高可靠性和全面的保护功能，满足医疗设备对电源稳定性和安全性的苛刻要求。
●消费电子：小封装和高效率，适合空间受限的消费电子产品，尤其是便携式设备。
七、产品供货与技术支持
GM2400系列提供了不同的工作温度范围选项（-40℃～125℃，-40℃～150℃，-55℃～150℃），可以覆盖各种应用场景的需求。
共模半导体作为一家专注于高可靠高性能模拟芯片研发和销售的高新技术企业，产品涵盖了工业、通信、医疗、汽车和新能源等应用领域。
公司通过聚焦于微弱信号探测与处理领域的创新技术，提供业界领先的高性能电源与高精度信号链系统的芯片及解决方案。

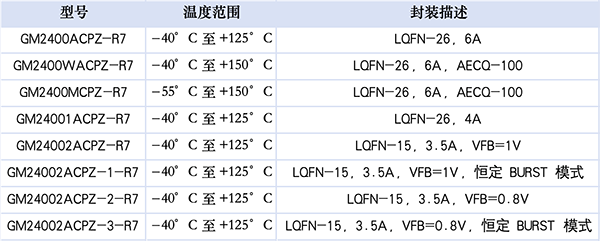

订购指南
结语
GM2400系列凭借其宽电压输入范围、高功率密度和超低EMI等特性，已经成为高压、高效率电源设计的理想选择。其3mm×3mm的小封装与高达6A的输出电流能力，在同类产品中树立了新的标准。
随着电子设备对电源性能要求不断提高，GM2400系列这样的高效、紧凑型电源管理方案，将在中国半导体产业的发展中扮演越来越重要的角色。
