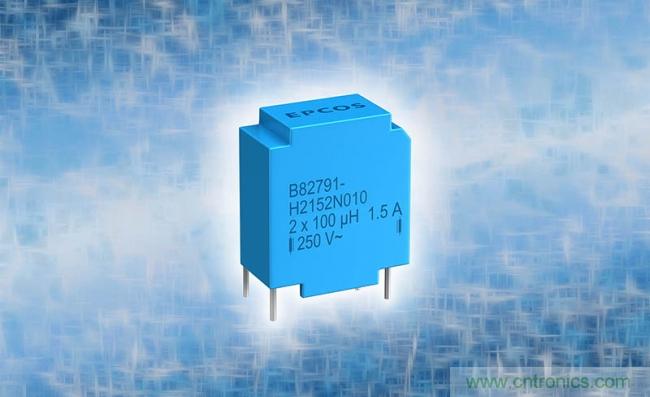

【导读】TDK株式会社（东京证券交易所股票代码：6762）针对超高频应用推出超紧凑的全新爱普科斯 (EPCOS) 电源线共模电感——B82791H2 * N010系列。新系列元件具有多种型号可选，在额定环境温度为+70°C和额定电压为250 V AC (50/60 Hz) 的条件下，额定电流范围为1.5 A至4A，且无需降额使用；电感值范围为14 µH至100 µH，具体视型号而定；并且配备阻燃等级为UL 94 V-0的塑料外壳。这些外壳设计符合EN 60938-2 (VDE 0565-2) 标准，并且分别通过GWIT (+775 °C)、GWFI (850 °C) 和球压 (+125 °C) 规格测试，适合驱动器等有更高要求的应用。
新系列EMC元件的尺寸极为紧凑，仅为17.6 x 15.3 x 7.4 mm3。其采用特殊磁芯材料，具有很高的谐振频率和增强的饱和电流能力，无需灌封和其它粘合剂，从而能在300 MHz及以上的频率下实现有效的共模滤波。这些环形磁芯扼流圈的杂散电感高达10％，满足RoHS指令要求，能有效地抑制对称干扰，广泛适用于紧凑型开关电源转换应用、驱动器和后期设计中半成品PCB上的EMC整改。
主要应用
● 抑制超高频条件下的共模干扰
● LED驱动器电路
● 开关电源应用
主要特点与优势
● 超紧凑设计
● 适合后期设计中半成品PCB上的EMC整改
● 采用特殊磁芯材料，无需灌封，实现了超高谐振频率和大饱和电流能力
● 能在300 MHz及以上频率条件下有效共模滤波
● 高达10%的杂散电感，满足RoHS指令要求
