【导读】日前，威世科技Vishay Intertechnology, Inc.（NYSE 股市代号：VSH）宣布，推出新系列浪涌限流正温度系数（PTC）热敏电阻---PTCEL。Vishay BCcomponents PTCEL系列器件25 °C（R25）条件下阻值范围宽，具有高电压处理和高能量吸收能力，可提高汽车和工业应用有源充放电电路的性能。
自我保护器件R25阻值达1 kW，可处理直流电压高达1200 VDC，能量吸收能力达240 J，适于汽车和工业应用
日前，威世科技Vishay Intertechnology, Inc.（NYSE 股市代号：VSH）宣布，推出新系列浪涌限流正温度系数（PTC）热敏电阻---PTCEL。Vishay BCcomponents PTCEL系列器件25 °C（R25）条件下阻值范围宽，具有高电压处理和高能量吸收能力，可提高汽车和工业应用有源充放电电路的性能。
日前发布的器件R25阻值为60 W至1 kW，500 W 最大额定直流电压高达1000 VDC，1 kW 达1200 VDC，最大能量吸收能力达240 J，比竞品器件高四倍。多个热敏电阻并联，能量吸收能力高于1000 J。PTCEL系列电阻工作温度达+105 °C、所有阻值的热容为2.3 J/K。
新型热敏电阻符合AEC-Q200标准，具有自我保护功能，无过热危险，主要用于各种过载保护，包括AC/DC和DC/DC转换器、抛负载、DC-Link、电池管理、紧急放电电路、车载充电器、家庭储能系统、电机驱动以及焊接设备。元件可承受至少10万次浪涌循环，以及在25 kW功率条件下（不触发跳变）具备高度迅速的恢复能力。

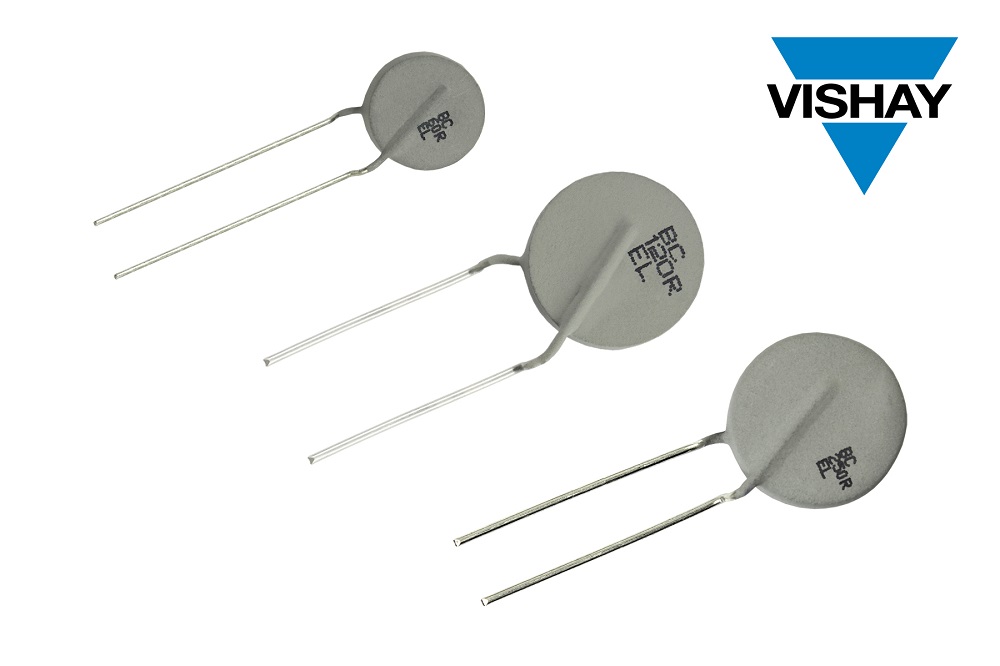

PTCEL系列有两种尺寸可供选择：小电阻PTCEL13R和大电阻PTCEL17，分别用于低能量和高能量应用。所有器件采用卷盘式包装，引线节距为5 mm。此外，PTCEL17R还有7.5 mm和10 mm引线节距，适用于更高电压，还可采用自动贴片加工，降低加工成本。
钛酸钡热敏电阻由瓷片组成，两端焊接镀锡CCS引线，涂有符合UL 94 V-0标准的耐高温硅树脂涂料。器件符合RoHS标准，经过C-UL-US认证，文件编号E148885，适于 AC和DC使用，提高并控制安全水平。PTCEL13R和PTCEL17R具有SPICE和3D两种型号。
器件规格表：
|
产品编号 |
PTCEL13R |
PTCEL17R |
|
R25 (W) |
60~1 k |
|
|
R25 公差 (%) |
30 |
|
|
最大交流电压 (VRMS) |
350~600 |
440~800 |
|
最大直流电压 (VDC) |
500~850 |
625~1200 |
|
最大能量(J) |
140, 150 |
230, 240 |
|
热容 (J/K) |
1.45 |
2.3 |
|
引线节距 (mm) |
5 |
5, 7.5, 10 |
PTCEL系列热敏电阻现可提供样品并已实现量产，供货周期为12周。
