【导读】在高压采样场景中，一般需要用分压电阻将采样电压缩放到较低电压，以格励微GLa1311采集220V高压为例，一方面需要将输入信号通过110:1的电阻网络缩放到2V以内，缩放范围过大，对采集精度造成一定影响；另一方面GLa1311输入信号仅能支持0~2V输入，无法满足交流或者负压输入场景。针对上述应用需求，格励微推出全新隔离式放大器芯片GLa1314和GLa1315。该芯片具有±5V和±12V的可输入电压幅度，一方面可以缩小输入信号缩放比例，最大可能保持输入信号精度；另一方面支持差分信号输入，可以满足交流或者负压输入场景。

产品概述

GLa1314与GLa1315采用高度集成设计方法，芯片内部集成高精度AD、高可靠数字隔离通道、高精度DA。高压侧为双端输入，通过高精度模拟前端和SDM调制器相配合，将输入模拟信号调制成数字信号，通过隔离通道发送到低压侧，低压侧通过滤波器将数字信号转为模拟信号输出。隔离放大器与高精度采样电阻配合，能够在隔离条件下提供高精度的电流测量。

GLa1314产品特性

增益0.4 V/V；

工作电压：3V～5.5V；

-5V到5V额定输入范围；

2MΩ输入电阻；

±2mV失调电压；

高电平有效关断信号；

高共模瞬态抗扰：≥40kV/µs；

宽工作温度范围：-55℃~125℃；

GLa1315产品特性：

增益1/6 V/V；

工作电压：3V～5.5V；

-12V到12V额定输入范围；

2.5 MΩ输入电阻；

±5mV失调电压；

高电平有效关断信号；

高共模瞬态抗扰：≥40kV/µs；

宽工作温度范围：-55℃~125℃

引脚描述

GLa1314/GLa1315引脚图

应用领域

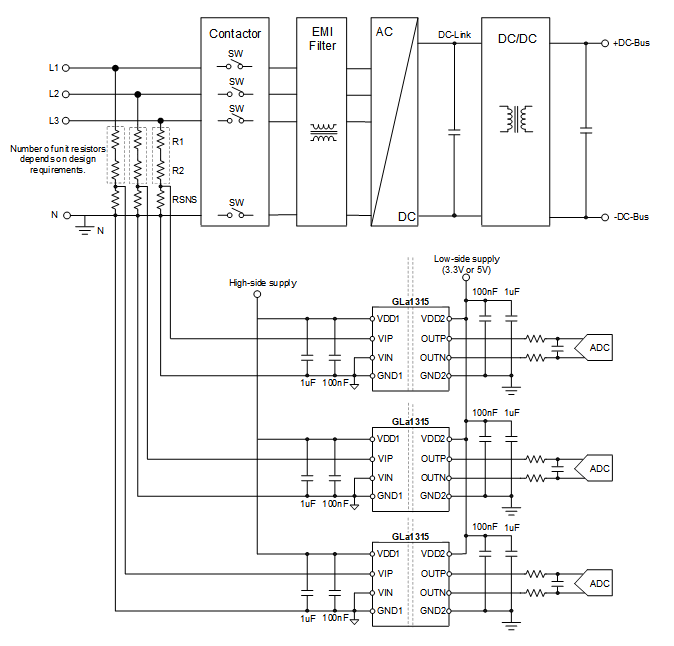

图1 在太阳能逆变器应用中进行交流线路电压传感

典型应用中包括交流线路电压测量，用于并网设备中的相电压或线电压测量。图1中展示了一个太阳能逆变器应用的简化原理图，该应用使用三个器件来测量三相系统各相上的交流线路电压。交流线路电压通过一个高阻抗电阻分压器底部的电阻（RSNS）被分压至大约±10V的电平，GLa1315的输出是一个与输入电压成比例的差分模拟输出电压，GLa1315高阻抗输入、高输入电压范围以及高共模瞬态抗扰度（CMTI）确保即使在高噪声环境中也能可靠且准确地运行。
