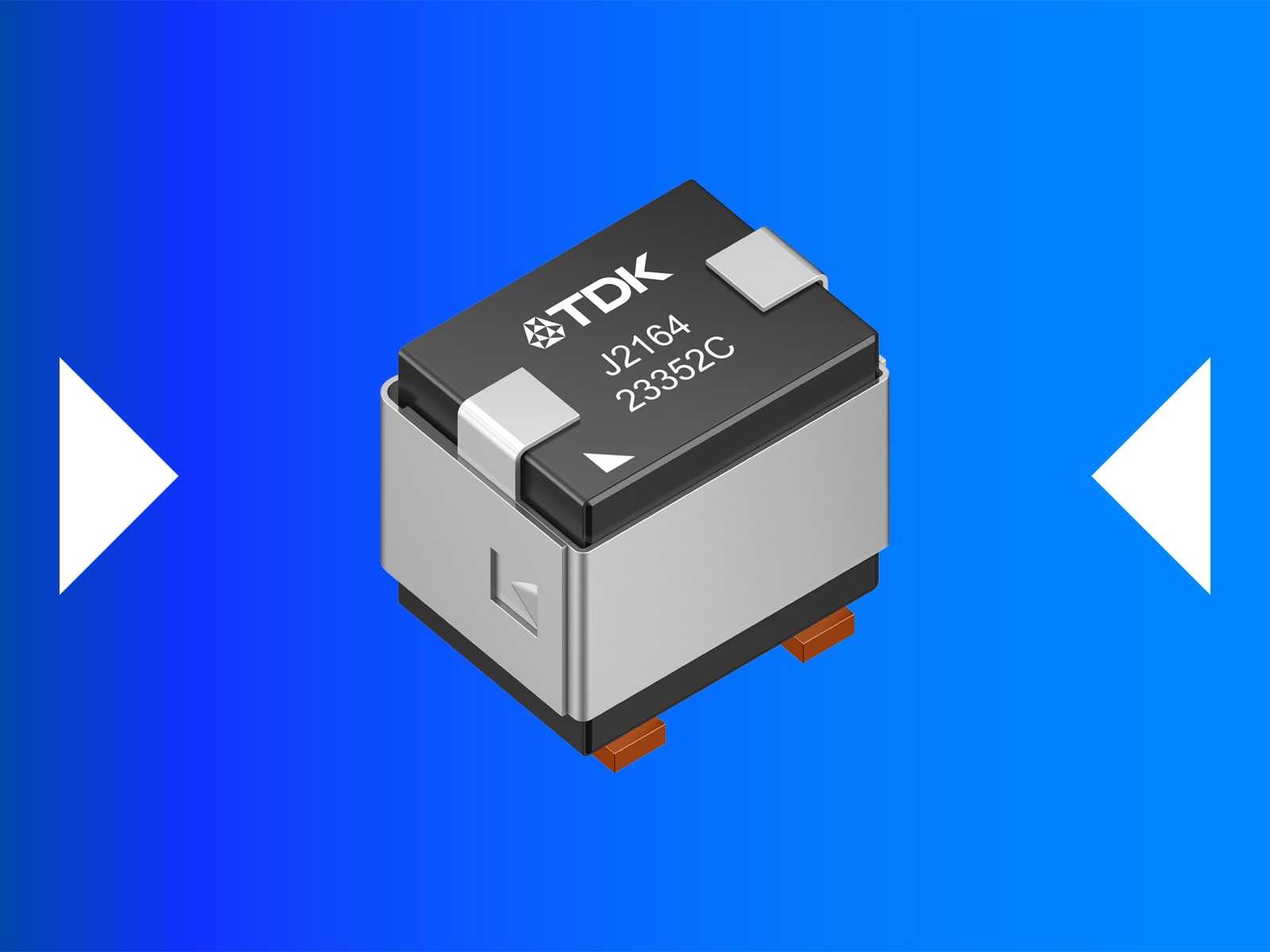

【导读】TDK株式会社（东京证券交易所代码：6762）推出全新EP21系列（订购代码：B82552J*J021）扁平线绕组的双扼流圈。该系列元件采用表面贴装 (SMD) 技术，专为共模电磁干扰 (EMI) 滤波而设计，尺寸仅为23.8 × 17.7 mm，高度范围为21.6至22.3 mm。这些元件采用底部端接设计以尽可能减小占板面积，广泛用作DC-DC转换器及其他低压EMC防护电路中的共模扼流圈。此外，其四端子设计提高了机械可靠性。
新元件提供48 V (AC) 或80 V (DC) 额定电压选项，额定电流范围为20.3 A至35 A，在最高+70 °C的温度条件下无需降额运行，仅当温度超过 +70 °C时才需降额使用。其直流电阻低至0.44 mΩ；额定电感范围为160 µH至640 µH；杂散电感典型值低至200 nH；最大电阻对应频率范围为500 kHz至3 MHz，具体视型号而定。
特性和应用
主要应用
DC-DC转换器中的共模扼流圈
低压EMC防护电路
主要特点和优势
高额定电流
高额定电感
低直流电阻
MnZn铁氧体
扁平线绕组
表面贴装技术
底部端接实现紧凑尺寸
关键数据
关键数据
| 型号 |
额定电流 IR [A] |
额定电感 LR [µH] |
直流电阻 Rtyp [mΩ] |
杂散电感 Lstray, AVG [nH] |
尺寸（长x宽x高） [mm] |
|---|---|---|---|---|---|
| B82552J2164J021 | 35.0 | 160 | 0.44 | 200 | 23.8 x 17.7 x 22.3 |
| B82552J2284J021 | 30.8 | 280 | 0.80 | 390 | 23.8 x 17.7 x 21.9 |
| B82552J2444J021 | 23.5 | 440 | 1.25 | 500 | 23.8 x 17.7 x 21.7 |
| B82552J2644J021 | 20.3 | 640 | 1.75 | 900 | 23.8 x 17.7 x 21.6 |
