采用独特的端子构造,确保了高接触可靠性和保持力,而且还设置了吸收冲击时应力的筋位结构，提高了坚固性。



因为是同时具有“耐热性、高速传输、可靠性”的板对FPC连接器，所以非常适合用于ADAS·自动驾驶的重要部位——前摄像头、后/侧摄像头、毫米波雷达、LiDAR中。

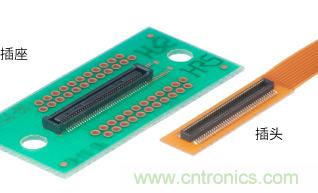

特性、尺寸示例 ~符合车载规格的板对FPC连接器~





特点 ~车载用连接器的优化设计~



125°C耐热性。满足汽车所特有的严酷温度环境



插座端子采用耐热材料,通过设置适合耐热的弹簧设计,提高了应力缓和特性。因此,即使在温度变化剧烈、高温状态下，DF40T系列也能保持形状和特性。



已进行热冲击试验(-55℃～125℃、1,000次)和高温放置试验(125°C、1,000小时)等车载产品要求的各种严格试验，证明没有问题。



可支持16Gbps高速传输的板对FPC连接器



随着摄像头等传感器的高分辨率化,连接器也要求具备更优越的高速传输特性。DF40T系列最高可支持16Gbps的高速传输,满足先进技术尖端发展的需求。也符合PCI Express 4.0标准。

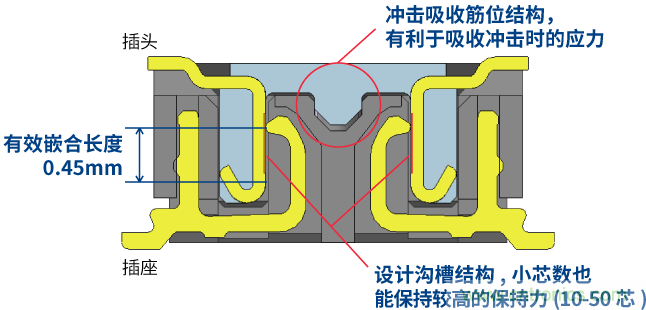

可靠性高的端子构造(接触可靠性、高保持力、坚固性)



为了吸收组装公差,充分确保有效的嵌合长度,以保持接触可靠性,并且将保持力低的少芯数,通过在插头端子的接触部分设置沟槽结构，来保持高保持力。另外,连接器两侧设计为筋位结构，在嵌合时可吸收冲击时的应力,故是坚固性的产品。





主要试验结果 安全可靠的车载规格





应用



连接示意图(车载摄像头的基板间连接时)





车载应用使用示例



可作为摄像头、毫米波雷达、LiDAR等电子设备内部的板对FPC连接器使用。



各种选型





※1　()正在开发中。

※2　DF40T系列可以对应与DF40系列相同的芯数。

※3　可对应与DF40G系列相同的芯数。
