【导读】随着智能穿戴设备向极致小型化、长续航、高稳定性方向迭代，设备电源系统面临供电电压适配范围有限、功耗控制严苛、PCB布局空间紧张等多重设计难题，对电源转换芯片的集成度、能效与可控性提出了更高要求。针对小型穿戴设备的核心供电需求，深耕电源管理芯片领域二十余年的力芯微，推出全新高效低功耗自适应升降压转换器ET80101。该芯片支持2.2V~5.0V超宽输入电压范围，可完整覆盖锂电池全生命周期供电区间，依托自动升降压模式切换、1MHz高速IIC智能调控、超低静态功耗等硬核特性，搭配极简外围电路与超微型封装设计，兼顾高性能、低功耗与小型化优势，为智能穿戴等便携终端提供高可靠、易集成、可程控的一站式电源转换解决方案。
ET80101可以在2.2~5.0V输入间工作，输出可通过VSEL脚配置默认输出3.5V/3.3V，并通过支持高速+模式(1MHz)的IIC兼容接口进行控制，可控功能包括：输出电压编程，自动PFM或强制PWM模式选择，软件启动或关闭，状态指示，PG功能等。
ET80101采用小型WLCSP9(1.28×1.28-0.4mm Pitch)封装。外围仅需少量小型电容电感，可大幅减少PCB空间，并且输入电压范围基本覆盖锂电池全生命周期，适用于小型化穿戴设备。
产品特性
输入电压范围:2.2V to 5.0V
输出电压范围：
——默认输出3.5V@VSEL=H，3.3V@VSEL=L
——IIC可调，可调输出范围2.025V~5.2V，25mV/step
输出持续电流为1A
芯片地址可选：
——7bit address=1110101,VSEL=H
——7bit address=1110110,VSEL=L
开关频率:>1MHz
待机电流小于5uA
关机电流小于1uA
全负载范围内高效率
轻载下PFM工作模式或可选FPWM模式
输出调压变化速率可编程
内部固定软启动时间500us
输入输出真关断
20ms输出放电
逐周期限流保护、打嗝保护、非锁存UVP和TSD保护
IIC支持1MHz速率
封装：WLCSP9(1.28×1.28-0.4mm Pitch)
典型应用

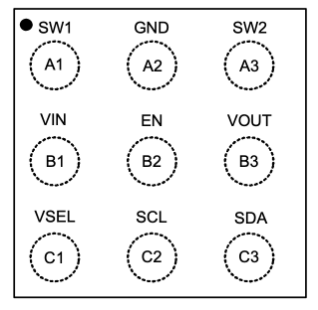

管脚定义

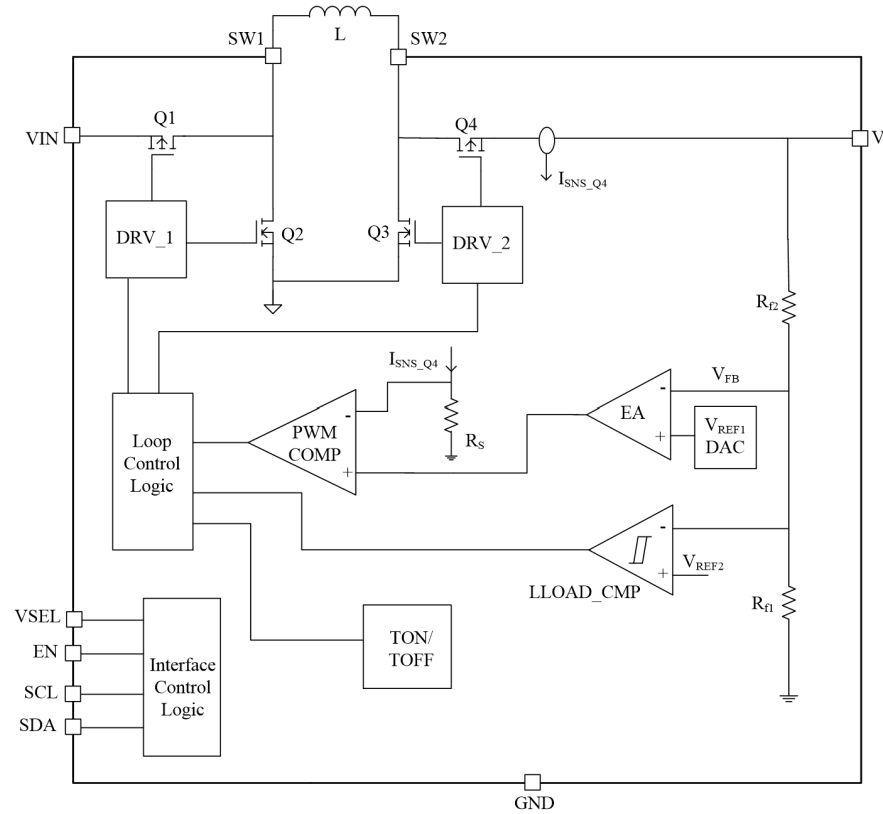

功能框图
关键项测试数据、曲线

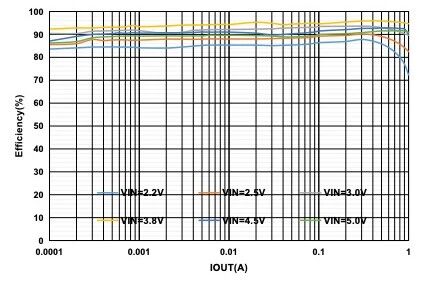

（1）效率曲线：

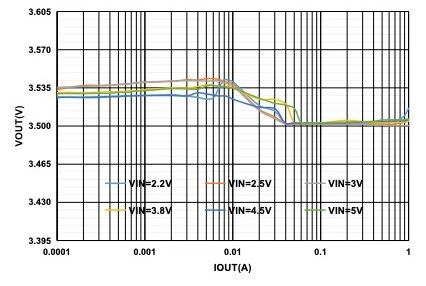

（2）VOUT=3.5V，负载调整率：

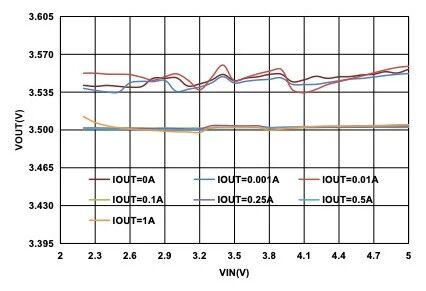

（3）VOUT=3.5V，线性调整率：

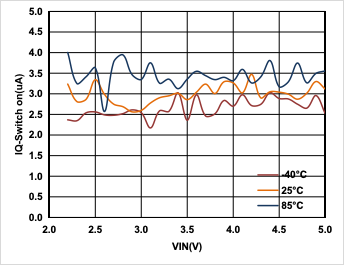

（4）VOUT=3.5V，待机电流：

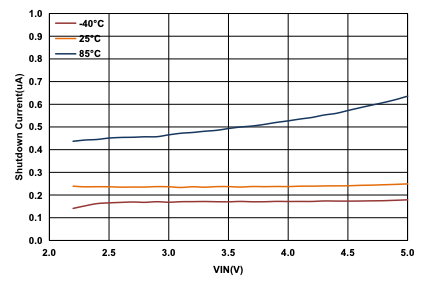

（5）关机电流：
结论
作为力芯微针对小型便携终端量身打造的高性能电源转换芯片，ET80101凭借自适应升降压工作机制、高精度可调输出、高速智能控制与极致低功耗的核心优势，完美解决了传统电源转换芯片电压适配差、功耗偏高、集成度不足、调试繁琐等行业痛点。芯片可根据输入输出电压差值智能切换降压、升压、升降压三种工作模式，适配锂电池全工况供电场景；支持多档位电压配置与丰富的可编程功能，搭配PFM/FPWM双模切换、完善的软硬件保护机制，实现了全负载区间高效稳压运行。同时，WLCSP9超小封装与极简外围设计，大幅缩减PCB占用空间，完美契合穿戴设备小型化设计趋势。依托力芯微深耕电源管理领域二十余年的技术积淀与产品迭代能力，ET80101将进一步丰富公司电源管理产品矩阵，为智能穿戴等终端设备提供高可靠、低功耗、高集成的优质电源解决方案，持续助力消费电子产业轻量化、长效化、高性能化升级发展。
