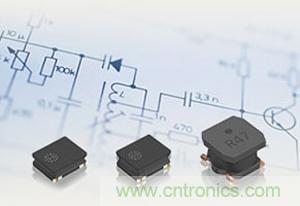

【导读】TDK近日利用积累至今的材料技术以及制造工艺等开发出绕组及磁屏蔽（树脂）型的电感器：功率电感器VLS系列。功率电感器VLS系列大致可分为VLS-HBX/HBU系列、VLS-CX系列、VLS-EX/AF/EX-H系列这3大类，且分别具有各自的优异特点。本篇文章中就其结构、特点以及用途等信息进行简单易懂的说明。
产品概要
VLS-HBX/HBU系列采用了金属磁性材料，而VLS-CX系列、VLS-EX/AF/EX-H系列则是采用了铁氧体材料的绕组型电感器。无论哪种系列均通过带有磁性体的树脂来覆盖绕组部分，从而达到减少漏磁通的效果。

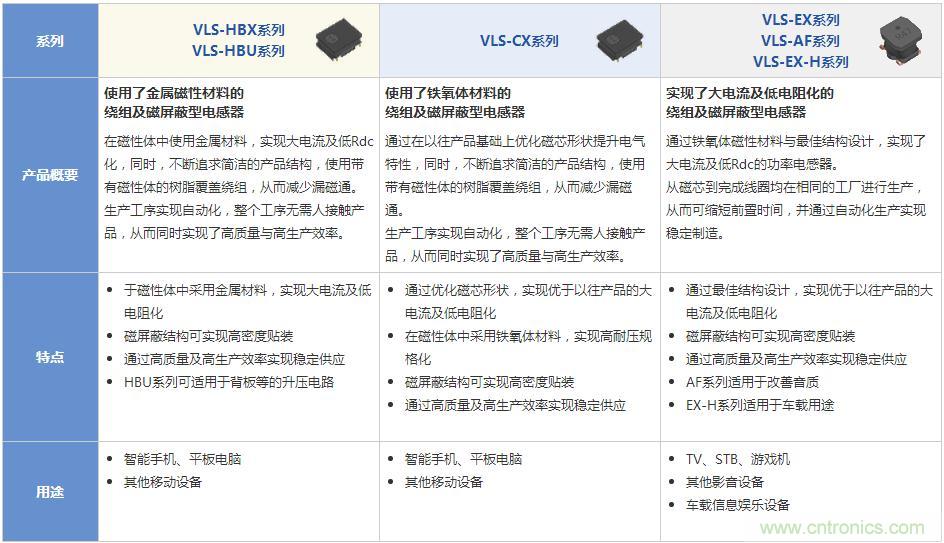

图1：产品概要
产品结构
VLS系列的产品结构大致分为2类。VLS-HBX/HBU系列、VLS-CX系列通过端子电极结构实现小型、薄型化。VLS-EX/AF/EX-H系列是采用了金属端子的5mm方形、6mm方形的中型尺寸产品。
图2：产品结构
产品特点
VLS各系列特点如图3所示。VLS-HBU系列通过在金属磁芯上进行镀膜实现高耐压效果。VLS-EX-H系列是适用于使用温度范围125°C的车载用产品。
图3：产品特点一览
应用
各应用电路的最佳VLS系列如图4所示。VLS-HBU系列适用于升压型DC-DC转换器，VLS-AF系列适用于D类放大器的低通滤波器电路。
图4：应用与产品
产品一览

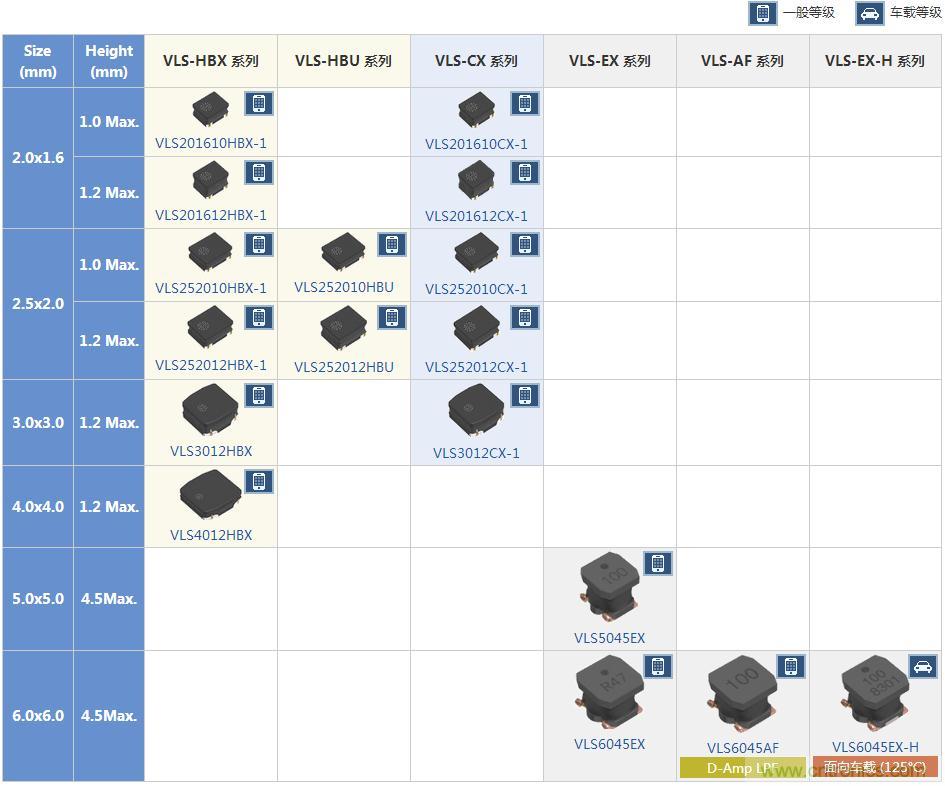

各系列、各形状的产品一览如图5所示。点击各类型后可浏览详细信息或购买样品。
图5：产品一览
什么是功率电感器？
功率电感器是指用于DC-DC转换器等电源电路中的电感器，其还被称为功率线圈、功率扼流圈等。电感器拥有通过自感应作用积累能量的性能，斩波电路的DC-DC转换器等通过配合该电感器与开关器件对电压进行转换。(参照图6)
电感器根据不同工艺可分为积层型、薄膜型、绕组型，但功率电感器中以流过大电流的绕组型为主流产品，通过配合铁氧体或软磁性金属磁芯可组成各类不同的产品。同时，可实现小型、薄型化的积层型、薄膜型产品在近年来也不断向大电流化方向发展。
图6：DC-DC转换器(斩波电路及降压型)与电感器
