【导读】随着5G+、WIFI6E/7、Bluetooth 3.0的技术演进和推动，极大催生了以智能穿戴、TWS耳机、无线通讯等为代表的互联网移动设备的市场，同时也面临着高速率、低延迟和广泛覆盖的网络应用场景，这也给市场上的无线通讯产品带来新的机会及挑战。射频电感作为射频前端电路最重要的元件之一，主要是实现阻抗匹配（数据传输线的阻抗平衡）、电路调谐（谐振电路中设置选频网络）的功能，往往需要高精度、高Q值的射频电感以提升射频线路的灵敏度。另外随着数码及无线通讯产品逐渐往小型化及轻薄化的方向发展，更小封装的射频器件更有利于节省PCB布板面积和降低高度。
开发背景
随着5G+、WIFI6E/7、Bluetooth 3.0的技术演进和推动，极大催生了以智能穿戴、TWS耳机、无线通讯等为代表的互联网移动设备的市场，同时也面临着高速率、低延迟和广泛覆盖的网络应用场景，这也给市场上的无线通讯产品带来新的机会及挑战。射频电感作为射频前端电路最重要的元件之一，主要是实现阻抗匹配（数据传输线的阻抗平衡）、电路调谐（谐振电路中设置选频网络）的功能，往往需要高精度、高Q值的射频电感以提升射频线路的灵敏度。另外随着数码及无线通讯产品逐渐往小型化及轻薄化的方向发展，更小封装的射频器件更有利于节省PCB布板面积和降低高度。
顺络电子凭借多年射频电感的设计开发经验、业界先进的制造平台，开发了HQ0201Q系列——高Q特性、超小封装射频电感以满足市场需求。相比我司现有的HQ0402Q系列（0.4×0.2×0.3mm），体积减小约75%，占板面积缩小了60%，对于空间布局要求较严苛的设计里，HQ0201Q的出现可让工程师在开发时游刃有余。产品性能上也实现了宽感量、高Q值、高S.R.F、低RDC的特性，可以充分满足不同的选型需求。
产品特点
· 高Q值特性，高自谐频率（3.7GHz~14GHz）
· 超小型008004封装（0.25×0.125××0.2mm）
· 最高±0.1nH的电感值精度
· 电感值范围宽（0.3nH-10nH）
产品应用
· 智能手机，智能穿戴设备的射频线路
· Wi-Fi/Bluetooth等各种无线通讯模块
· 射频PA模块

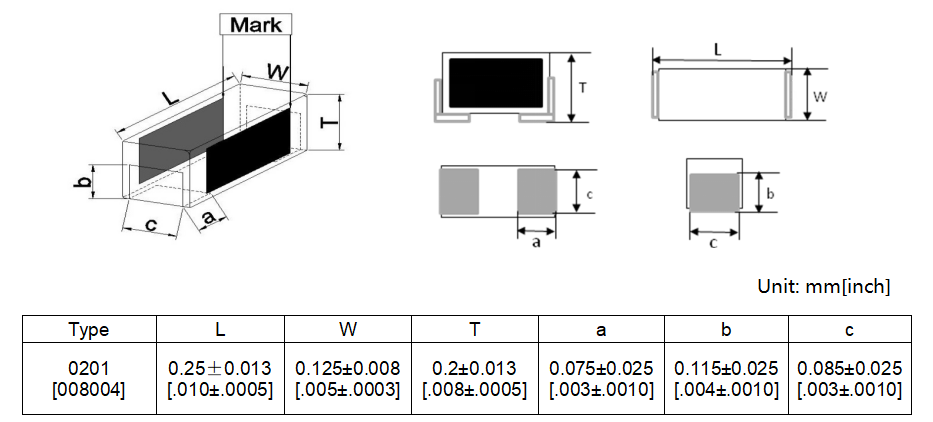

外观尺寸及推荐焊盘
图片来源于顺络内部

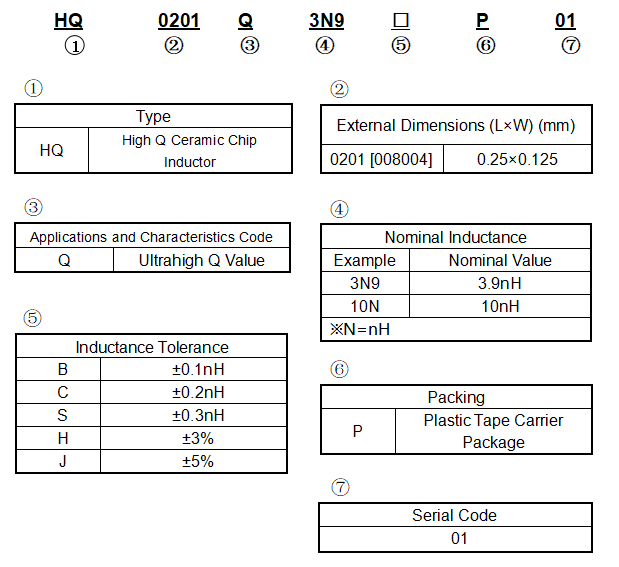

产品型号
图片来源于顺络内部

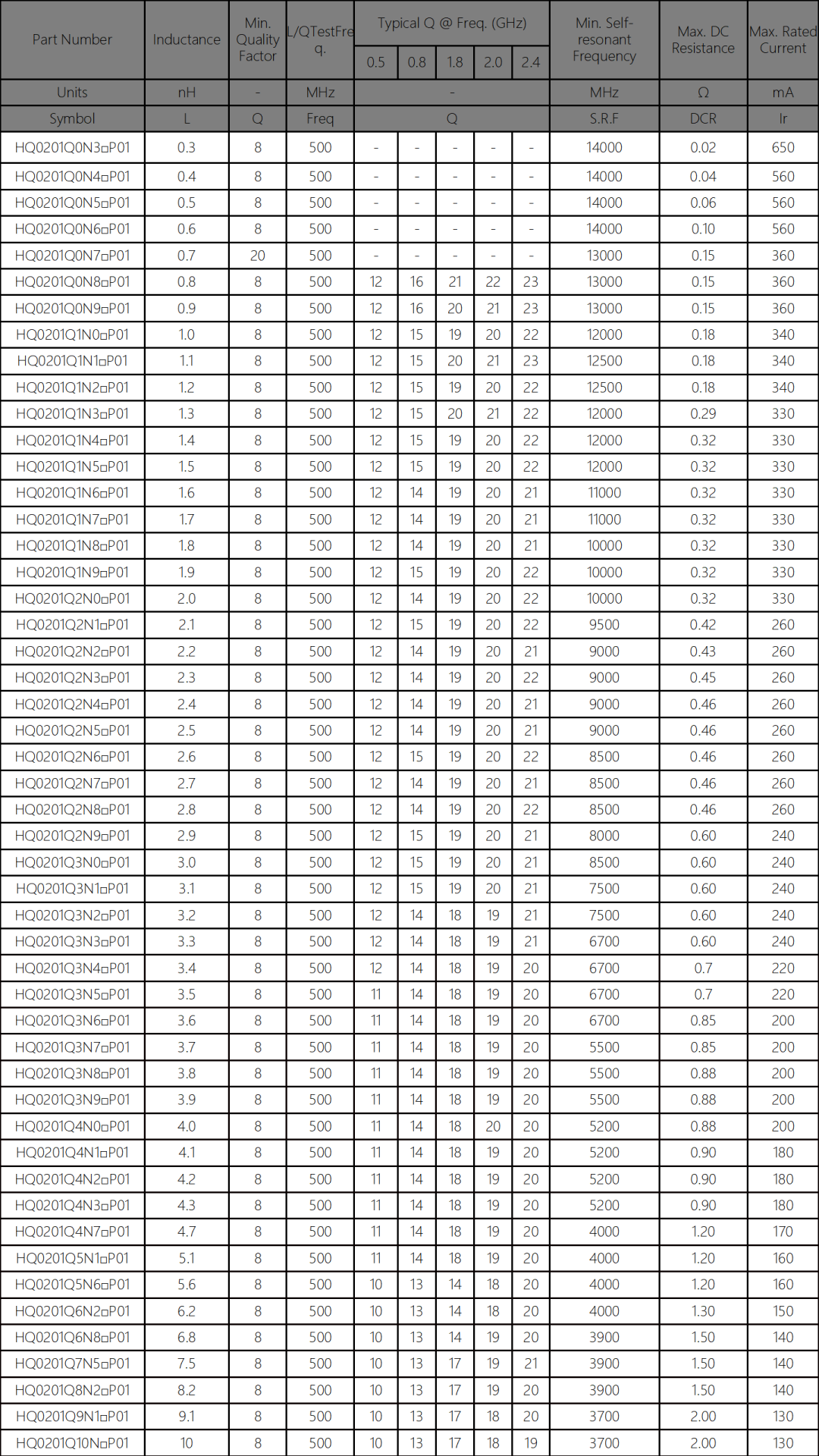

电气特性
HQ0201Q Series
※□: Please specify the inductance tolerance. For L≤4.2nH, choose B=±0.1nH, C=±0.2nH or S=±0.3nH; For L＞4.2nH, choose H=±3%, J=±5%.
图片来源于顺络内部
电气特性
图片来源于顺络内部
免责声明：本文为转载文章，转载此文目的在于传递更多信息，版权归原作者所有。本文所用视频、图片、文字如涉及作品版权问题，请联系小编进行处理。
