【导读】英飞凌推出CoolMOS™ P7系列的新成员950 V CoolMOS P7超结MOSFET器件。该器件甚至能达到最严格的设计要求：用于照明、智能电表、移动充电器、笔记本适配器、AUX电源和工业SMPS应用。这种全新半导体解决方案能实现出色的散热性能及能源效率，减少用料并降低总生产成本。
英飞凌推出CoolMOS™ P7系列的新成员950 V CoolMOS P7超结MOSFET器件。该器件甚至能达到最严格的设计要求：用于照明、智能电表、移动充电器、笔记本适配器、AUX电源和工业SMPS应用。这种全新半导体解决方案能实现出色的散热性能及能源效率，减少用料并降低总生产成本。
950 V CoolMOS P7的特性包括出色的DPAK导通电阻，能实现更高密度的设计。此外，出色的VGS(th)和最低VGS(th)容差使该MOSFET器件易于驱动和设计。与英飞凌业界领先的P7系列其他成员类似的是，该器件集成齐纳二极管ESD保护机制。这可以提高装配生产量，从而降低成本，并减少与ESD有关的生产问题。
950 V CoolMOS P7能使效率提升达1%，并且MOSFET温度得以降低2 ˚C到10 ˚C，实现更高能效的设计。相比前几代CoolMOS系列而言，该器件还将开关损耗降低达58%。较之市场上的竞争技术，这方面的性能提升超过50%。

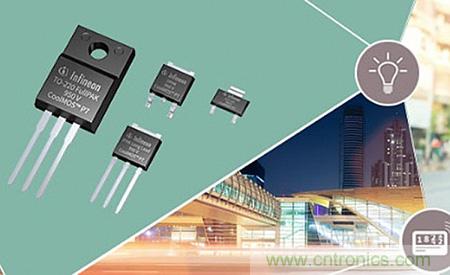

950 V CoolMOS P7采用TO-220 FullPAK、TO-251 IPAK LL、TO-252 DPAK和SOT-223封装。这样就可以从通孔插装器件（THD）变为表面贴装器件（SMD）。
供货
全新950 V CoolMOS P7现已开始供货。
