【导读】Analog Devices, Inc.(NASDAQ：ADI)近日推出搭载时钟乘法器的多重服务型自适应四通道时钟转换器AD9554，该器件可以为多种系统提供抖动清除和同步功能，包括同步光纤网络(SONET/SDH)。
与维持多个器件不同的时钟配置相比，其输入端嵌入的交叉点开关带来了更大的灵活性，降低了拥有成本。AD9554功耗仅为940 mW，同时还能在430 kHz至941 MHz的输出范围内产生最多8个输出时钟，与4个2 kHz至1 GHz外部输入参考时钟同步，其环路带宽低至0.1 Hz。4个模数锁相环(ADPLL)可减少外部参考时钟存在的输入抖动或相位噪声。借助数字控制环路和保持电路，即使所有参考输入都失效，AD9554也能持续产生低抖动输出时钟。AD9554具有自适应时钟功能，允许用户在DPLL锁定期间动态改变其分频比。
AD9554时钟转换器的高集成度、自适应式时钟功能以及DPLL中嵌入的光纤传输网络 (OTN)映射算法，可简化时钟电路、消除软件控制例程，从而降低系统成本。在50 kHz至80 MHz范围内，输出抖动为250 fs，12 kHz至20 MHz范围内则为350 fs。

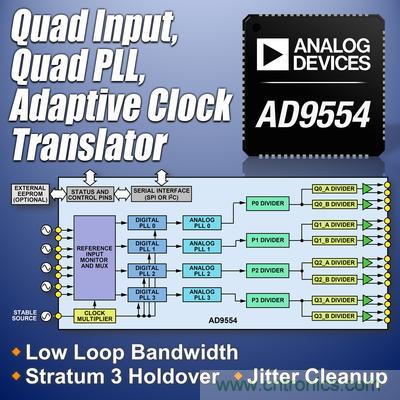

图1：ADI推出四通道、抖动衰减时钟转换器
AD9554主要特性：
1、在保持模式下的GR-1244 Stratum 3稳定性
2、平稳的参考切换，输出相位几乎无扰动
3、自适应时钟可动态调整反馈分频器，用于OTN映射/解映射应用
4、四通道ADPLL架构：
o 4种参考输入方式（单端或差分）
o 8路输出（单端或差分）
5、4x4交叉点允许任意基准输入驱动任意输出
6、支持ITU-T G.823、ITU-T G.824、ITU-T G.825和ITU-T G.8261以及ITU-T G.8262
7、环路带宽低至0.1Hz，可保证SyncE兼容性
AD9554可搭载ADI的下列产品用于网络应用设计：
AD9525低抖动时钟发生器
ADF4150小数N分频PLL频率合成器
ADF4350宽带频率合成器，集成VCO
