10A µModule 降压型稳压器,在83ºC中提供完整电流和86%效率

发布时间:2013-06-28 来源:凌力尔特 责任编辑:Cynthiali

【导读】凌力尔特推出一款具有高工作效率和温升低的 10A 降压型微型模块 (µModule) 稳压器 LTM4649,在满功率和 0ºC 至 83ºC 的环境温度下,LTM4649 无需散热器、气流或要求输出电流降额,可以高达 86% 的效率运作 (5VIN ~12VIN,1.5VOUT/10A)。在 100ºC 的温度下,输出电流只减小 4A,在提供 400LFM 冷却气流的情况下则仅需减小 2A。

LTM4649 采用 9mm x 15mm x 4.92mm BGA (球栅陈列) 封装,可把 4.5V~16V 的输入电源转换为较低的输出电压 (0.6V 至 3.3V)。LTM4649 内置一个差分远端采样放大器 (用于补偿因电路板走线阻抗所引起的电压降),其可在整个电压、负载和温度范围内 (-40ºC 至 125ºC) 以 ±1.5% 的准确度调节一个负载电压。

LTM4649 为实现多个器件之间的多相操作提供了输入和输出时钟,以针对高达 40A 的负载提供准确的均流。多相操作可降低输入和输出纹波并减少输入和输出电容器的数目。其应用包括电信、工业、航空电子和测试设备中从 12V 或 5V 输入进行的负载点转换。

LTM4649 可同步至一个频率范围为 400kHz 至 750kHz 的外部时钟。凭借突发模式(Burst Mode®) 操作 (用于在轻负载下获取最高的转换效率) 和脉冲跳跃操作 (用以获得较低的输出电压纹波) 选项,用户可实现电路性能的个性化设计。LTM4649 允许进行输出电压跟踪,可完成系统中多个电源轨的排序。为保护负载,LTM4649 提供了输出过压和过流保护功能。

LTM4649 的 E 级和 I 级版本可保证工作在 -40ºC 至 125ºC 的内部温度范围。千片批购价为每片 16.75 美元。

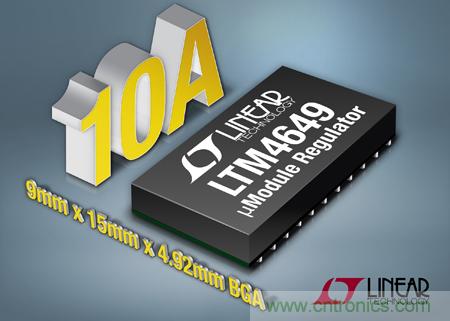

                照片说明:采用 小型 BGA 封装的 10A µModule 降压型稳压器
                              照片说明:采用 小型 BGA 封装的 10A µModule 降压型稳压器

LTM4649的性能概要:
•    10A 输出电流
•    4.5V 至 16V 输入,0.6V 至 3.3V 输出
•    在高达 83ºC 的环境温度下无需散热器、气流或要求电流降额
•    ±1.5% 最大总 DC 输出电压误差
•    多相操作和可同步
•    9mm x 15mm x 4.92mm BGA 封装
