松下对应高耐振动的车载用电源扼流线圈实现产品化

发布时间:2018-04-17 责任编辑:xueqi

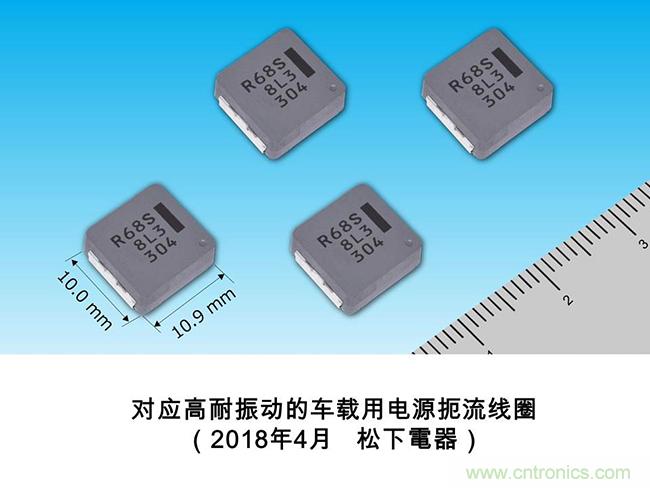

【导读】松下实现了适合于HEV(混合电动车)、EV(电动车)、汽油车等车载ECU(Electronic Control Unit:电子控制单元)电源电路的、对应高耐振动(50G以上)的表面贴片型车载用电源扼流线圈[1](10mm角尺寸)的产品化,将从2018年4月开始量产。


在环保汽车的耗油量改善及应对环境管制的背景下,汽车的电子化飞跃发展,车载ECU数量不断增加,规模日益扩大。再加上发动机上的直接安装化和机电一体化[2]的进化,要求车载ECU能够在更为苛严的振动条件和高温环境下设置,且对应大电流。因此,为了去除构成车载ECU的电源电路的噪声,实现电源的平滑化,对应高耐振动性、耐热性及大电流的扼流圈不可或缺。本公司推出的表面贴片型车载用电源扼流线圈产品,实现了业界最高(※1)的耐振动性能50G以上。

【特征】

1.以业界最高※1的耐振动性能,为车载ECU的振动对策做出贡献
振动加速度:在150℃的环境下为50G以上(490m/s2) 本公司以往产品※2 15G(147m/s2)

2.无需在电路板贴装工序中增强耐振动性,为工序的合理化做出贡献
减少借助于粘结(粘接)剂的增强工序

3.具有优异的耐热性,且对应大电流,为实现车载ECU在发动机上的直接安装化做出贡献
电流值:27A、耐热性:150℃/2000h 等同于本公司以往产品※2
※1:截止到2018年4月17日,作为表面贴片型车载用功率扼流圈(10mm角尺寸)(本公司调查)
※2:本公司以往产品:10mm角尺寸车载用功率扼流圈(PCC-M1050ML系列)

【用途】
HEV、EV、汽油车的DC/DC转换器电路[3]、高功能车载ECU电源电路、机电一体型车载ECU电路

【商品咨询】
https://industrial.panasonic.cn/ea/products-inductors/automotive-inductors/automotive-inductors/anti-vibration-type?ad=press20180417

【特点的详细说明】
1.以业界最高的耐振动性能,为车载ECU的振动对策做出贡献
在车载ECU的安装位置从设置在发动机室向在发动机上直接安装的变化过程中,要求车载ECU上使用的线圈具有高耐振动性。以往产品因结构方面的原因,自共振频率较低[4],为2000Hz左右,耐振动性曾是面临的一个课题。本公司通过采用使用了独特的金属磁性材料的金属复合材料[5]、和独特的绕线及成型技术,实现了具有业界最高的耐振动性50G以上的线圈,其自共振频率高达3000Hz以上。由此,为车载ECU的振动对策做出贡献。

2.无需在电路板贴装工序中增强耐振动性,为工序的合理化做出贡献
过去,在车载ECU的电路板贴装工序中,为了确保耐振动性能,曾需要用粘结(粘接)剂来固定部件的增强措施。本产品通过独特的绕线及成型技术,使得端子拉出位置的高度相比本公司以往产品减少一半,通过配置在靠近安装基板的位置实现了优异的耐振性。由此,无需增强耐振动性,为工序的合理化做出贡献。

<结构比较>


3.具有优异的耐热性,且对应大电流,为实现车载ECU在发动机上的直接安装化做出贡献
对于安装在车载ECU上的线圈,不仅要求其具有高耐振动性,而且还要求其具有耐热性,并对应大电流。过去,30G以上的对应高耐振动的线圈由于低身,尺寸小,曾面临无法对应大电流的课题。本产品通过采用独特的金属复合材料,在实现50G以上的耐振动性的同时,还具有优异的耐热性且可对应大电流,为实现车载ECU在发动机上直接安装化做出贡献。

【振动耐久条件】
振动加速度 50G(490m/s2)
频率 5~2000Hz
全振幅 5mm max.
振动方向、励振次数(时间) X,Y,Z方向、108次(相当于100小时)
温度 150℃(包括通电时的产品自发热)

【产品阵容】
2018年4月开始量产
系列 尺寸(L×W)㎜ 电感[6](*1) 直流电阻[7] 20℃ 额定电流(*2)
PCC-M1050MS 10.9 x 10.0 0.68uH 1.66 mΩ 27A
其他电感值的产品也预定在2018年度内依次投入量产
系列 尺寸(L×W)㎜ 电感[6](*1) 直流电阻[7] 20℃ 额定电流(*2)
PCC-M08**MS 8.5 x 8.0 2.5~100uH 7.4~302 mΩ 12~5A
PCC-M10**MS 10.9 x 10.0 0.33~100uH 1.0~208 mΩ 33~2A
(*1):在100kHz下测量 (*2):温度上升值为40度的电流值

【术语说明】
[1] 功率扼流圈
系用于DC/DC转换器电路等中的电子零部件,发挥能量的蓄积和去除噪声的滤波器的作用。
[2] 机电一体化
机械驱动部分与车载ECU成为一体。过去,机械驱动部分与车载ECU相互分离设置,要用配线来连接,为了实现控制的高精度化,提高设置场所的自由度,节省配线等目的,机电一体化正加快步伐地发展。
[3] DC/DC转换器电路
系将某一电压的直流电流转变为不同电压的直流电流的电路。
[4] 自共振频率
电感器具有固有振动数,将其频率叫做自共振频率。当自外部施加的振动条件的频率为接近自共振频率的值时,施加加速度的数倍~数十倍的应力就会被施加到电感器上,致使耐振动性显著恶化。
[5] 金属复合材料
系通过树脂将基础材料为金属磁性材料(铁族)的粉末予以绝缘,压缩成型而制成的磁性材料。
[6] 电感
表示线圈性能的指标之一。若让变化的电流流过线圈,在阻碍该电流变化的方向就会产生让电流流过的电压。
将产生此种电压的程度叫做电感。
[7] 直流电阻
绕线(铜线)的电阻成分。此值越低,功率损耗就越小。直流电阻越低,损耗就越少,由此电源效率得以改善。
