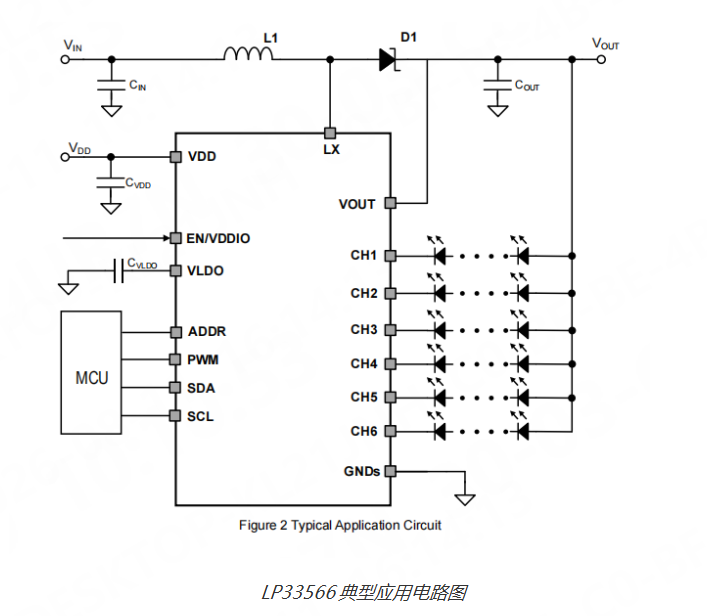

【导读】随着平板、笔记本等便携显示设备向着高清化、轻薄化、低噪护眼、高稳定性方向迭代，市场对背光驱动芯片的调光灵活性、电流精度、能效表现、抗干扰能力及集成度提出了更高要求。传统背光驱动方案普遍存在调光模式单一、电流匹配精度低、噪声纹波大、参数可调性差、防护机制不完善等问题，难以适配终端设备多样化的背光设计需求，微源半导体重磅推出LP33566 高性能背光驱动控制芯片，采用升压架构来提供LED灯串所需电压，采用恒流驱动方式支持多达6通道LED灯串，每个通道最大支持50mA电流，内置低内阻功率MOS实现高效率。支持I2C、PWM、I2C*PWM信号调光，可通过I2C接口来灵活调节输出电流、调光模式、OVP电压、Boost 开关频率等设定，轻松适配多款平板与笔记本显示屏背光设计。

LP33566亮点

LP33566支持 I2C/PWM/I2C&PWM多模式调光

I2C 可配置多项关键参数，适配平板、笔记本显示屏

内置低内阻功率 MOS，升压架构高效驱动。

LP33566 核心优势

‌输入特性

宽输入电压范围2.5V~24V

低静态电流：0.9mA

超低关断电流：＜1.6 uA

宽PWM频率范围：0.08K~25KHz

I2C接口：实现多参数灵活调节

‌输出特性

输出电流：每通道最大50mA

高输出电流精度：±2%

通道电流匹配精度：±1%

高输出电压：38V

6通道输出，输出模式可配置成DC、PWM、DPWM、混合模式。

移相功能，可有效降低音频噪声与输出纹波。

2种I2C地址位可选，实现多颗芯片并联使用。

开机Soft Start功能，有效降低冲击电流。

良好的EMI特性，具有BOOST开关频率、开关速度可调，并带展频功能。

调光特性

多种输入调光模式可选: I2C、PWM、I2C*PWM

12BIT I2C调光

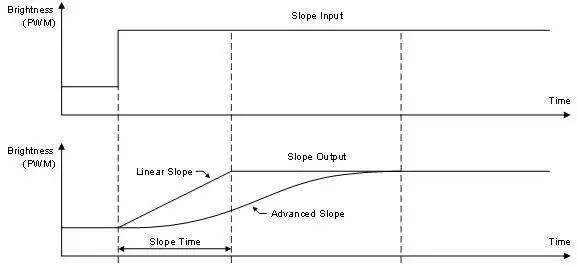

亮度等级变化曲线可配置，采用advance Slope可让人眼感知更舒适。

‌

完备的保护功能

UVLO：2档可调

OCP：8档可调

OVP保护

每通道LED开路检测

每通道LED短路检测

过温保护

封装

LP33566HVF：WLCSP-20

LP33566QVF: QFN4*4-24
