【导读】在南水北调东线调水泵站群中，接地系统是保障人身安全与设备稳定运行的关键环节。然而，当前部分泵站接地系统存在做法不统一、连接可靠性不足、设置不规范等问题，亟需通过标准化手段进行系统优化与管控。本文结合南水北调东线某大型调水泵站的安全接地系统建设实践，从接地装置的材质选用、颜色标识、截面规范等方面展开分析，提出一套适用于大型泵站的接地系统标准化做法及控制措施，旨在为同类工程的接地系统设计与优化提供有益参考，并为行业标准化建设积累实践经验。

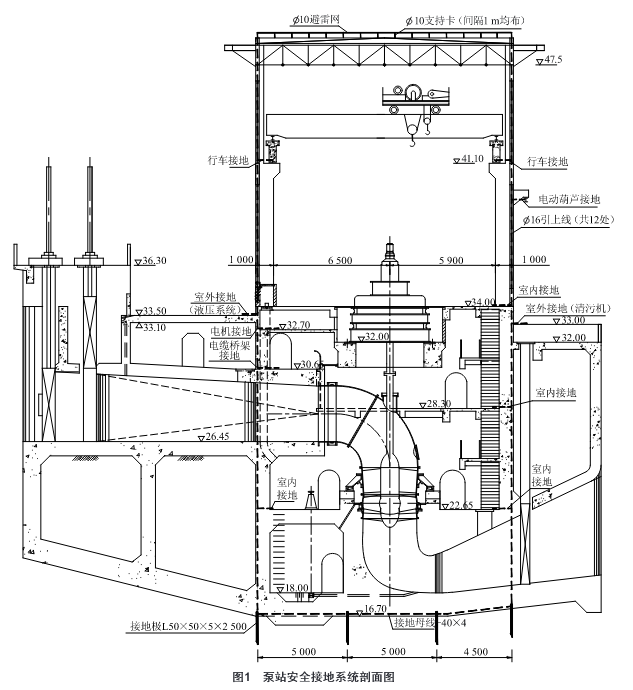

泵站接地系统分为保护接地、工作接地、防雷接地和防静电接地，是保障设备安全运行、提高效率的关键。本文以南水北调东线某大型泵站为例，分析其接地系统现状，指出其在材料规格、标识、标准化等方面存在问题，并提出接地装置设计与标准化做法，以提升系统安全性与运行管理水平。

1 接地装置设计
针对现场问题，对接地装置的材质、颜色和截面进行规范。

1.1 接地装置材质

• 钢质接地体：一般采用热镀锌钢材，水平接地体多用扁钢，垂直接地体常用角钢。

• 软性接地体：适用于低压设备，常选用多股或单股芯线、编织线，柜门等采用黄绿双色地线连接。

• 铜质接地体：如铜排，适用于弱电机房，具有电阻率低、耐腐蚀、寿命长等优点。

1.2 接地装置颜色

• 接地线统一采用黄绿双色，明敷接地线涂刷黄绿相间条纹。

• 铜排表面套黄绿双色热缩管以防腐蚀。

1.3 接地装置截面

• 接地铜排截面积不小于50 mm²，厚度不小于2 mm。

• 低压设备接地线最小截面积为4 mm²，电动机接地线截面积应与相线一致。

• 水平接地体截面不小于接地线的75%，扁钢截面不小于48 mm²，杆塔接地引出线不小于50 mm²。

2 接地系统标准化做法
泵站采用统一接地装置，具体做法如下：

2.1 机械设备接地

• 高压主电动机（>1000 V）通过镀锌扁钢、圆钢连接并焊接，表面涂刷黄绿漆。

• 低压辅机设备（如供水泵）通过镀锌扁钢焊接或BVR软铜线连接，接地线截面积与电机相线匹配。

2.2 电气设备接地

• 高低压开关柜、控制盘柜等通过镀锌扁钢焊接至主接地网。

• 柜门跨接采用不小于4 mm²的软铜线，按是否安装特低电压设备选用透明或黄绿双色线。

2.3 水工建筑物接地

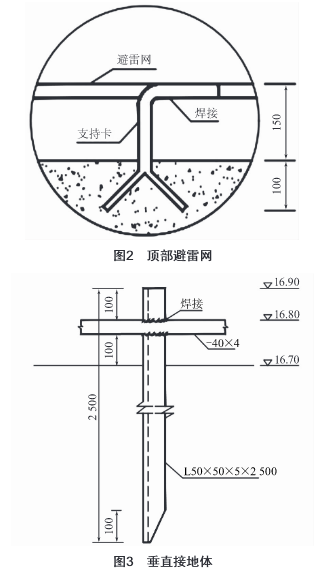

• 利用避雷网（φ10镀锌圆钢）、引下线（φ16圆钢或柱内主筋）和接地装置构成防雷系统。

• 设测试板并涂沥青防腐，结合自然与人工接地体（如镀锌角钢）节省投资。

2.4 特殊设备接地

• 通信机房：设备通过黄绿双色铜线接至接地汇流排，再接入保护地。

• 室外路灯：利用金属灯柱作接闪器，基础内钢筋作接地体，并增设角铁接地极。

• 电缆桥架：桥架两端及每隔20 m与接地网连接，桥架间用6 mm²黄绿软铜线跨接。

3 接地系统标准化控制措施

• 防腐：选用耐腐蚀材料，涂刷防腐漆或沥青，定期检查。

• 接地电阻：考虑季节变化，定期检测，不达标时增设人工接地体。

• 连接方式：焊接应均匀无缺陷；螺栓连接需加防松垫圈，端子与导线匹配。
