音频数字信号处理器（DSP）是如何提升音质的？本文深入浅出地解析了DSP从信号采集、处理到输出的完整工作流程，并重点介绍了国产高性能芯片——山景DU561。它将强大的32位处理能力与专业音效算法集于一身，支持降噪、3D环绕、虚拟低音等丰富功能，可广泛应用于蓝牙音箱、汽车音响及耳机等领域，为音频设备提供卓越的音质解决方案。

音频数字信号处理器（DSP）通过数字化处理来提升音频质量，其基本工作流程可分为信号采集、处理与输出三个核心阶段：

一、信号采集与转换
模拟音频信号首先通过模数转换器（ADC）转换为数字信号。该过程将来自麦克风或其他外部设备的模拟声音转换为数字形式，以便进行后续处理。

二、数字信号处理
数字信号进入DSP后，采用模块化算法进行优化处理，主要包括以下功能：

• 噪声消除与回声抑制：利用滤波技术有效降低背景噪声和回声干扰；

• 均衡与压缩：调整各频段的音量，防止声音失真；

• 智能增强：结合AI加速器实现语音识别、环境降噪等高级功能；

• 格式转换：支持多种采样率与编码格式，提升设备兼容性。

三、信号输出与放大
处理完成的数字信号经由数模转换器（DAC）重新转换为模拟信号，再通过功率放大器驱动扬声器输出。该环节通常配备LC滤波电路，将高频脉冲转化为平滑电流，保障输出音质的稳定性。

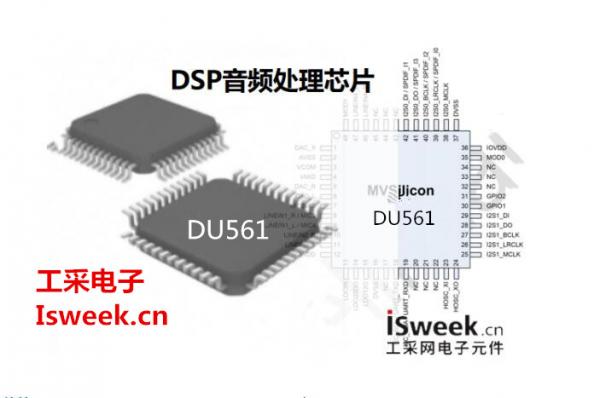

由工采网代理的国产芯片——山景DU561，是一款集成多种音效算法的高性能32位DSP音频处理器。该芯片具备高速、高精度与高稳定性，可对音频信号进行滤波、增强、降噪、混响、变调等多种处理，适用于音频系统、通信设备、蓝牙耳机、汽车音响、家庭影院及舞台设备等多种场景。

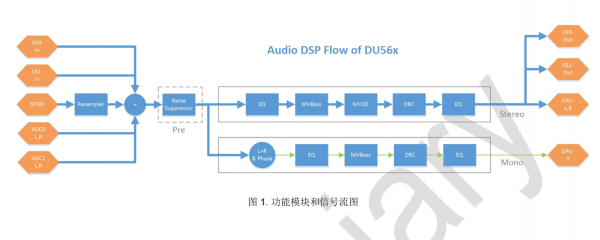

DU561支持丰富的音频DSP算法，包括：

• 回声与混音处理

• 3D环绕（MV3D）与虚拟低音（MVBASS）

• 电音、变调与变声效果

• 参量均衡器（EQ）与动态范围压缩（DRC）

• 噪声抑制、相位控制与移频（防啸叫）

• 啸叫侦测及抑制

该芯片作为从机模式DSP，可对音乐播放实现实时音效处理。采用LQFP48封装，工作温度范围为-40℃至85℃，支持低功耗 Deepsleep 模式。其采样率范围为8～192kHz，最大有效位宽为32位，可直接驱动16Ω或32Ω耳机，最大输出功率为40mW。接口方面，具备2个全双工I2S、1个S/PDIF输入接口，模拟LINEIN支持单端或差分输入。

主要功能模块与特性：

• 强大的音频处理能力

• 4路 Audio ADC，支持单端/差分输入，SNR ≥ 94dB，采样率范围8kHz~48kHz；

• 3路 Audio DAC，SNR ≥ 105dB，可直接驱动16Ω/32Ω耳机，最大输出功率40mW；

• 2路全双工 I2S，最高采样率192kHz，最大位宽32bit；

• 集成S/PDIF输入接口，兼容数字音频输入。

• 专业级音频DSP算法
  内置多种可配置音效处理模块，包括3D环绕、虚拟低音、多段均衡器、动态范围压缩、噪声抑制与相位控制等。用户可通过ACPWorkbench上位机工具实时调试音效参数，并导出配置数据。

• 电源、时钟与复位

• 电源范围：DC 3.3V~5V，经LDOIN输入；

• 内置5V转3.3V、3.3V转1.2V的LDO；

• 支持12MHz晶体或外部12MHz时钟输入；

• 内置POR（上电复位）、LVD（低电压检测）和看门狗（Watchdog）；

• 支持低功耗Deepsleep模式。

• 控制与选择接口

• 可通过I2C从机接口（最高400kHz）或UART接口（115200波特率）连接主控MCU，由MOD0引脚选择模式；

• 也可通过USB 2.0全速（OTG）接口连接PC调试工具，由MOD1引脚控制。

• 调音工具
  配套ACPWorkbench上位机工具，支持实时通路配置、音效开关及参数调整，并可将配置数据导出使用。

DU561 应用领域：

• 便携式蓝牙/Wi-Fi音箱

• 便携式耳机

• 汽车音响与家用音响系统

DSP音频处理芯片DU561能够高效处理大量音频数据，具备高精度与快速响应能力。其高度可编程特性支持根据具体应用自定义硬件配置，拓展更多实用功能。工采网在技术与方案层面提供全面支持与配合，确保用户获得优质服务。
