体积减半性能翻倍!Nexperia CFP15B封装重塑功率晶体管天花板

发布时间:2025-07-31 责任编辑:lina

【导读】Nexperia推出12款采用铜夹片CFP15B封装的双极性晶体管(MJPE系列),颠覆传统DPAK封装局限。新品包含6款AEC-Q101车规级(如MJPE31C-Q)与6款工业级型号,支持50V/80V/100V电压及2A/3A/8A电流。通过三维铜夹片结构替代焊线,在体积缩小的同时提升热传导效率,为电动汽车OBC、工业伺服驱动等高密度场景提供“性能不减、空间减半”的解决方案。



Nexperia推出12款采用铜夹片CFP15B封装的双极性晶体管(MJPE系列),颠覆传统DPAK封装局限。新品包含6款AEC-Q101车规级(如MJPE31C-Q)与6款工业级型号,支持50V/80V/100V电压及2A/3A/8A电流。通过三维铜夹片结构替代焊线,在体积缩小的同时提升热传导效率,为电动汽车OBC、工业伺服驱动等高密度场景提供“性能不减、空间减半”的解决方案。


体积减半性能翻倍!Nexperia CFP15B封装重塑功率晶体管天花板

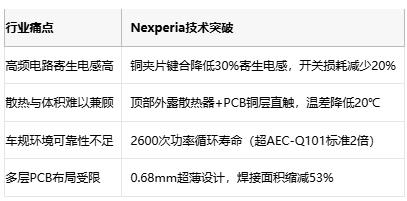

技术难点与创新方案


体积减半性能翻倍!Nexperia CFP15B封装重塑功率晶体管天花板


核心作用


●空间革命:48V轻混系统DC-DC模块压缩30%空间,支持ECU微型化

●能效跃升:工业伺服驱动器续流效率突破95%,降低系统发热

●车规安全:零分层结构防潮设计,通过发动机控制单元极端环境验证


产品关键竞争力


●热管理王者:175℃高温持续运行,热阻比DPAK降低3倍

●供应链优化:与肖特基/整流二极管共用封装,减少90%备料种类

●成本优势:减少PCB层数需求,单板制造成本下降15%

●机械强度:抗机械应力性能提升40%,适用振动场景

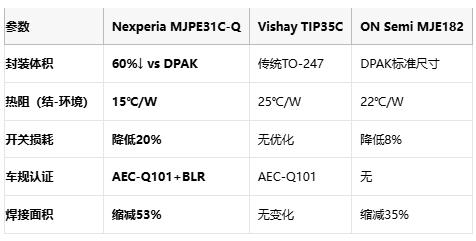

同类竞品对比分析


体积减半性能翻倍!Nexperia CFP15B封装重塑功率晶体管天花板


表格解析:

MJPE系列以铜夹片结构实现性能碾压:热阻仅为竞品60%,且独家通过BLR(板级可靠性)认证610。Vishay虽电流规格高,但体积臃肿;ON Semi仅小幅优化空间,未解决高频损耗痛点。


实际应用场景


●电动汽车OBC:800V平台30kW充电模块体积缩小25%,替代3颗SOT-223器件

●Mini-LED背光驱动:85英寸电视驱动电路缩40%,节省7颗散热片

●储能BMS:200A电池模组过流保护电路压缩52%空间,可靠性达99.99%


产品供货情况


●量产进度:车规级MJPE31C-Q现货(DigiKey单价$0.38/1k起)

●产能布局:2026年车规产品线覆盖率将达80%,适配新能源市场增长

●生态支持:提供CFP15B 3D模型库,缩短PCB设计周期2周


结语


Nexperia以“铜夹片技术+封装标准化” 双引擎重构功率器件逻辑:CFP15B不仅解决高密度与高散热的矛盾,更通过2600次循环认证树立车规可靠性新标杆。随着工业4.0与800V电动平台加速普及,该方案将成为替代传统封装的核心支点,推动电子系统向“毫米级空间榨取”时代演进。
