意法半导体车规八通道栅极驱动引入专利技术,降低电机驱动设计的物料成本

发布时间:2024-12-04 00:00:00 责任编辑:lina

【导读】意法半导体 L99MH98 8通道栅极驱动引入专利技术,可构建没有电流检测电阻的直流电机驱动设计,从而降低耗散功率和物料成本。



2024 年 12 月 4 日,中国——意法半导体 L99MH98 8通道栅极驱动引入专利技术,可构建没有电流检测电阻的直流电机驱动设计,从而降低耗散功率和物料成本。

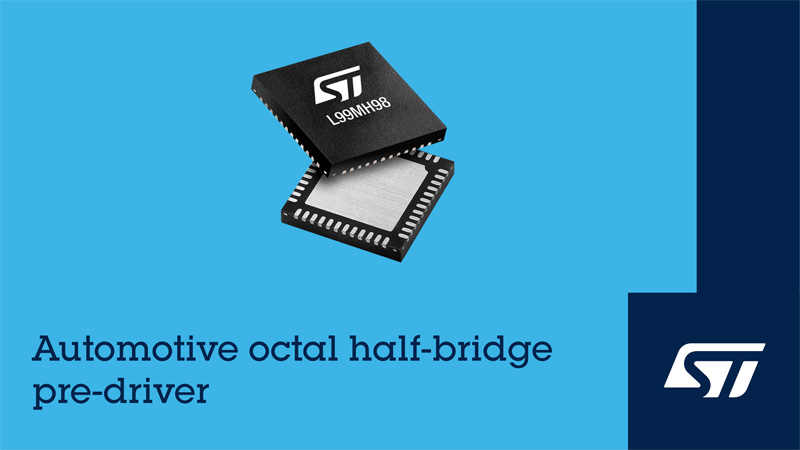

意法半导体车规八通道栅极驱动引入专利技术,降低电机驱动设计的物料成本


L99MH98 能够独立控制四路全桥预驱或八路半桥预驱或八路高边/低边预驱,适用于驱动电动座椅、天窗、侧滑门和电动尾门等直流电机应用。L99MH98内置电荷泵,可用于驱动反接保护 MOSFET。



L99MH98最大栅极驱动电流可达120mA, 栅极驱动能力可配置,满足驱动多个外部 MOSFET需求。三段式栅极控制分三步施加栅极电流,最大程度降低电磁辐射。



L99MH98内置模数转换器 (ADC),可采样每路MOSFET的漏极-源极电压 (VDS),用间接电流测量方法取代传统电流检测电阻方法。意法半导体的间接电流测量专利技术是用VDS电压测量值和RDS(on) 电阻测算值来计算每路 MOSFET 路径电流,其中,RDS(on)是用传感器(二极管)测量到的温度值换算得到MOSFET导通内阻。



可编程多重故障保护是意法半导体的另一项专利功能,该功能可以单独关闭出现故障的半桥,防止故障影响整个驱动电路,同时让没有受故障影响的半桥正常运行,从而提高驱动系统的可靠性。多重故障保护可检测电源过压、半桥过压/欠压、高温报警、电荷泵故障、VDS监测失效等故障,并根据故障类型选择性地关闭功能诊断、看门狗和电荷泵等功能。



L99MH98已获得AEC-Q100 认证,并符合 ISO 26262 功能安全标准要求,满足功能安全 ASIL B等级。



关于意法半导体


意法半导体拥有5万名半导体技术的创造者和创新者,掌握半导体供应链和先进的制造设备。作为一家半导体垂直整合制造商(IDM),意法半导体与二十多万家客户、成千上万名合作伙伴一起研发产品和解决方案,共同构建生态系统,帮助他们更好地应对各种挑战和新机遇,满足世界对可持续发展的更高需求。意法半导体的技术让人们的出行更智能,让电源和能源管理更高效,让云连接的自主化设备应用更广泛。意法半导体承诺将于2027年实现碳中和(在范围1和2内完全实现碳中和,在范围3内部分实现碳中和)。
